随着半导体制造工艺不断向先进节点发展，从28nm、14nm到7nm、5nm乃至更先进工艺，对超高纯（Ultra High Purity，UHP）气体输送系统的洁净度要求已达到前所未有的高度。任何微量颗粒、金属离子污染、气体泄漏甚至表面粗糙度偏差，都可能导致晶圆良率下降、工艺失效甚至设备停机。

在整个半导体气体输送系统中，球阀（Ball Valve）作为关键控制元件，承担着气体隔离、切换、流量控制及系统维护的重要功能。而采用UHP 316L不锈钢制造的球阀，凭借其卓越的耐腐蚀性、超洁净表面以及优异的密封性能，已成为半导体行业标准配置。

本文将全面解析UHP 316L不锈钢球阀的材料特性、结构设计、制造工艺、性能要求及选型标准，帮助工程师和采购人员深入了解其在半导体气体系统中的关键作用。

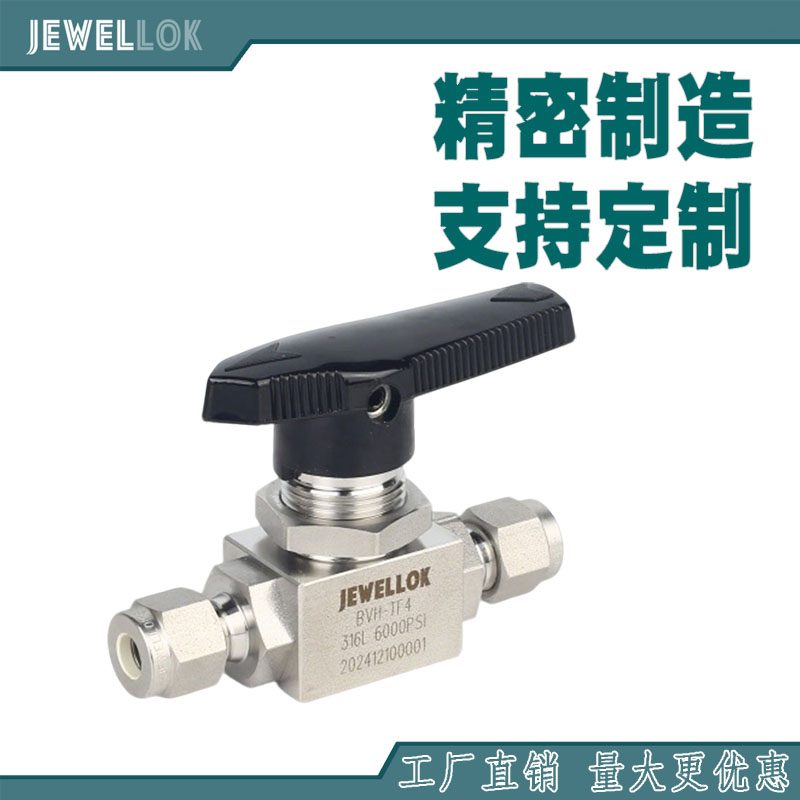

什么是UHP 316L不锈钢球阀？

UHP（Ultra High Purity）球阀是专门用于超高纯流体系统的高洁净度阀门。

其主要特点包括：

• 极低颗粒释放
• 极低气体残留
• 超低泄漏率
• 高耐腐蚀性能
• 电解抛光表面处理
• 半导体级洁净制造

与普通工业球阀相比，UHP不锈钢球阀不仅关注流量控制，更关注：

• 防止颗粒生成
• 防止气体污染
• 减少死角（Dead Leg）
• 保证系统纯度

因此广泛应用于：

• 半导体FAB工厂
• 晶圆制造设备
• 气体柜（Gas Cabinet）
• VMB阀门箱
• 化学品输送系统
• 光伏产业
• LED制造
• 显示面板产业

为什么选择316L不锈钢？

316L材料组成

316L属于奥氏体不锈钢。

典型化学成分：

其中钼（Mo）元素显著提升材料耐腐蚀性能。

低碳设计（L级）能够有效降低焊接过程中晶间腐蚀风险。

优异的耐腐蚀性能

半导体工艺中常使用：

• 氯气（Cl₂）
• HCl
• NH₃
• SiH₄
• PH₃
• BCl₃
• WF₆
• HBr

这些介质对金属材料具有较强腐蚀性。

316L不锈钢能够长期耐受：

• 酸性环境
• 卤素气体
• 高湿度环境
• 高纯化学品

从而确保系统长期稳定运行。

极低金属析出

半导体生产中最忌讳的就是：

• Fe污染
• Cr污染
• Ni污染

UHP级316L经过特殊冶炼工艺：

• VIM（真空感应熔炼）
• VAR（真空电弧重熔）

可显著降低夹杂物含量。

其金属析出率远低于普通工业316不锈钢。

UHP球阀的结构特点

全流通设计（Full Port）

UHP球阀通常采用：

Full Bore Design

即全通径设计。

优点：

• 压降更低
• 流量损失更小
• 减少颗粒积聚
• 减少死体积

特别适用于高纯气体输送系统。

两片式和三片式结构

两片式球阀

特点：

• 结构紧凑
• 成本较低
• 安装方便

适用于：

• 一般气体输送系统

三片式球阀

特点：

• 易于维护
• 在线拆卸
• 清洁方便

适用于：

• 高纯工艺设备
• 半导体生产线

表面处理要求

对于半导体行业而言，表面处理甚至比材料本身更重要。

电解抛光（Electropolishing）

电解抛光可实现：

• 去除表面毛刺
• 去除加工应力层
• 降低颗粒附着

形成均匀钝化层。

表面粗糙度要求

典型标准：

部分先进工艺要求：

Ra ≤ 5μin

约0.13μm。

超光滑表面可显著减少：

• 气体吸附
• 水汽残留
• 颗粒生成

密封系统设计

UHP球阀密封性能直接影响系统纯度。

PTFE阀座

最常见材料：

PTFE（聚四氟乙烯）

特点：

• 化学稳定性极高
• 摩擦系数低
• 耐腐蚀性能优异

适用于：

• N₂
• Ar
• He
• H₂

等高纯气体。

PCTFE阀座

相比PTFE：

• 更低气体渗透率
• 更高尺寸稳定性

适用于：

• 超高纯电子气体

PEEK阀座

适用于：

• 高温环境
• 高压工况

耐温可达250℃以上。

泄漏率标准

半导体行业对于泄漏控制极其严格。

典型要求：

External Leak Rate：

≤1×10⁻⁹ atm·cc/sec He

高级别要求：

≤1×10⁻¹⁰ atm·cc/sec He

检测方式：

Helium Mass Spectrometer Test

即氦质谱检漏。

清洗与洁净制造

即使设计优秀，如果清洗不到位，也无法达到半导体级标准。

超声波清洗

生产完成后需经过：

• 脱脂
• 超声波清洗
• DI水漂洗
• 干燥处理

去除：

• 油污
• 金属碎屑
• 抛光残留物

洁净室组装

高端UHP球阀通常在：

ISO Class 5

或

ISO Class 4

洁净室内组装。

有效避免：

• 颗粒污染
• 纤维污染
• 人工污染

双层洁净包装

包装流程：

第一层：

Cleanroom Bag

第二层：

Vacuum Bag

第三层：

防震外包装

确保运输过程保持洁净状态。

半导体常用气体兼容性

UHP 316L球阀广泛应用于以下气体：

惰性气体

• N₂
• Ar
• He

用于：

• Purge
• Carrier Gas

特种电子气体

包括：

• SiH₄
• NH₃
• PH₃
• AsH₃
• B₂H₆

用于：

• CVD
• LPCVD
• PECVD

工艺设备。

刻蚀气体

包括：

• Cl₂
• HBr
• BCl₃
• SF₆
• NF₃

用于：

• Dry Etching
• Plasma Process

清洗气体

包括：

• O₂
• NF₃
• F₂混合气

用于：

• Chamber Cleaning

工艺。

半导体行业主要标准

采购UHP球阀时需重点关注认证标准。

SEMI标准

SEMI是全球半导体设备标准组织。

相关标准：

• SEMI F1
• SEMI F19
• SEMI F20

规定：

• 材料要求
• 洁净度要求
• 气体兼容性

ASTM标准

常见包括：

• ASTM A479
• ASTM A182
• ASTM A351

确保材料符合规范。

ASME BPE

虽然主要面向生物制药行业，

但其超高纯表面处理要求也被广泛借鉴。

如何选择合适的UHP 316L球阀？

根据压力等级选择

常见压力等级：

根据连接方式选择

常见连接：

• Tube Fitting
• Face Seal Fitting
• VCR连接
• 焊接连接

其中：

VCR连接是半导体行业主流方案。

具有：

• 零泄漏
• 易维护
• 高洁净度

优势。

根据自动化需求选择

可配置：

• 手动执行器
• 气动执行器
• 电动执行器

实现：

• PLC控制
• SCADA控制
• MES联动控制

满足智能工厂需求。

OEM与定制化解决方案

随着半导体设备不断升级，越来越多设备制造商需要定制球阀产品。

常见OEM需求包括：

特殊尺寸

• 1/8″
• 1/4″
• 3/8″
• 1/2″
• 3/4″

特殊接口

• VCR
• Orbital Weld
• Compression Fitting

特殊压力等级

• 1500 psi
• 3000 psi
• 6000 psi
• 10000 psi

特殊材料

• 316L VAR
• 316L VIM-VAR
• Hastelloy C276

满足先进工艺需求。

结论

在现代半导体制造环境中，UHP 316L不锈钢球阀已不仅仅是普通流体控制元件，而是保障工艺纯度、系统安全和生产稳定性的核心组件。其优异的耐腐蚀性能、超洁净电解抛光表面、超低泄漏率以及对高纯电子气体的广泛兼容性，使其成为晶圆厂、气体柜、VMB系统及半导体设备制造商的首选解决方案。

随着先进制程和高纯气体应用的持续发展，具备SEMI标准认证、VIM-VAR材料、Ra≤0.13μm表面处理及氦检漏等级达到10⁻⁹ atm·cc/sec以下的UHP 316L球阀，将继续在全球半导体产业链中发挥不可替代的重要作用。对于设备制造商、系统集成商和终端用户而言，选择高品质、可OEM定制的半导体级UHP球阀，不仅能够提升设备可靠性，更能够有效降低污染风险，提高晶圆良率和生产效率。

想了解更多用于半导体气体系统的 UHP 316L 不锈钢球阀：完整技术指南的信息，请登录深圳捷微洛克官网 https://www.jewellok.cn/product-category/ultra-high-purity-regulators了解更多资讯。
