在半导体制造、集成电路、液晶面板、光伏电池、生物制药以及高端实验室等行业中，超高纯（UHP，Ultra High Purity）气体系统承担着输送高纯度工艺气体的重要任务。随着先进制程向5nm、3nm甚至更先进节点发展，气体纯度要求已经达到ppb（十亿分之一）甚至ppt（万亿分之一）级别，任何微小污染都可能导致产品良率下降、设备故障甚至安全事故。

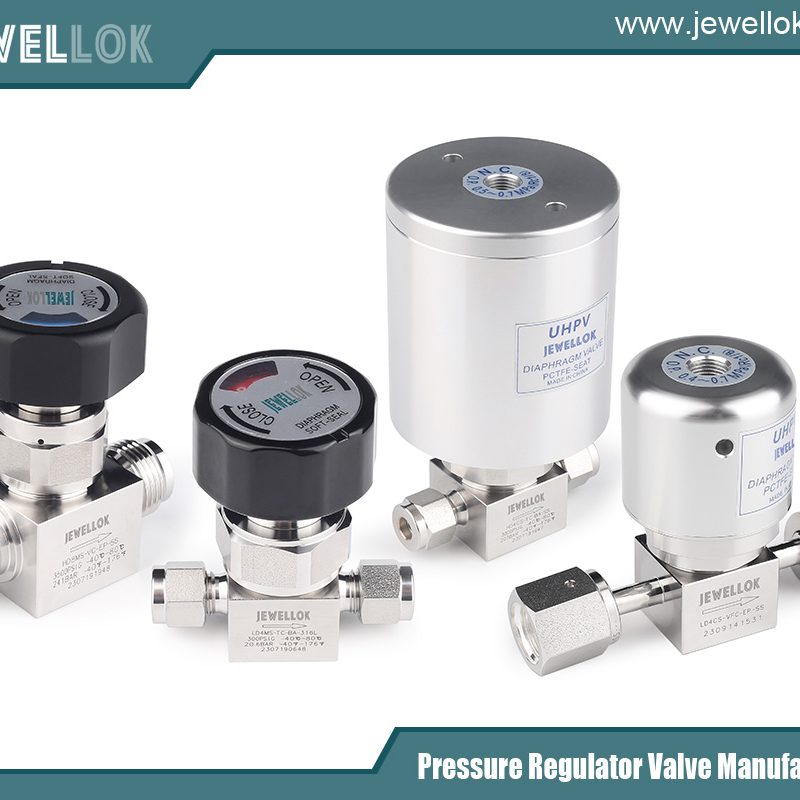

作为气体输送系统中的核心控制部件，超高纯度隔膜阀（Ultra High Purity Diaphragm Valve）不仅负责气体流量控制和启闭管理，更直接影响整个气体系统的洁净度、安全性以及长期运行稳定性。因此，在VMB（Valve Manifold Box）、VMP（Valve Manifold Panel）、Gas Cabinet（气体柜）以及Bulk Gas Distribution System（大宗气体输送系统）中，超高纯度隔膜阀已经成为保障工艺品质的重要设备。

那么，超高纯度隔膜阀究竟是如何提高气体系统的安全性和纯度的呢？

超高纯气体系统面临的主要挑战

现代电子制造行业使用的工艺气体包括：

• 氮气（N₂）
• 氩气（Ar）
• 氦气（He）
• 氢气（H₂）
• 氧气（O₂）
• 硅烷（SiH₄）
• 氨气（NH₃）
• 氯气（Cl₂）
• 三氟化氮（NF₃）
• 特种电子气体

这些气体对输送系统提出了极高要求：

1. 微粒污染控制

当气体经过阀门内部时，如果阀体表面粗糙度不足或存在死角区域，容易产生颗粒脱落。

对于先进半导体工艺来说：

• 0.1μm颗粒即可造成晶圆缺陷

• 微粒污染直接影响芯片良率
• 污染可能导致设备停机维护

因此必须尽可能减少颗粒生成源。

2. 金属离子污染

普通工业阀门内部可能释放：

• Fe（铁）
• Cr（铬）
• Ni（镍）

这些金属离子进入工艺气体后，会对晶圆表面产生污染。

3. 气体泄漏风险

许多电子气体具有：

• 易燃性
• 毒性
• 腐蚀性
• 反应活性

例如：

• SiH₄（硅烷）遇空气自燃
• Cl₂具有强腐蚀性
• AsH₃（砷烷）具有剧毒性

一旦发生泄漏，将对人员和设备造成严重威胁。

4. 系统交叉污染

不同气体共用输送系统时，如果阀门内部残留较多气体，会导致交叉污染问题。

因此，超高纯气体系统必须采用专门设计的超高纯度隔膜阀。

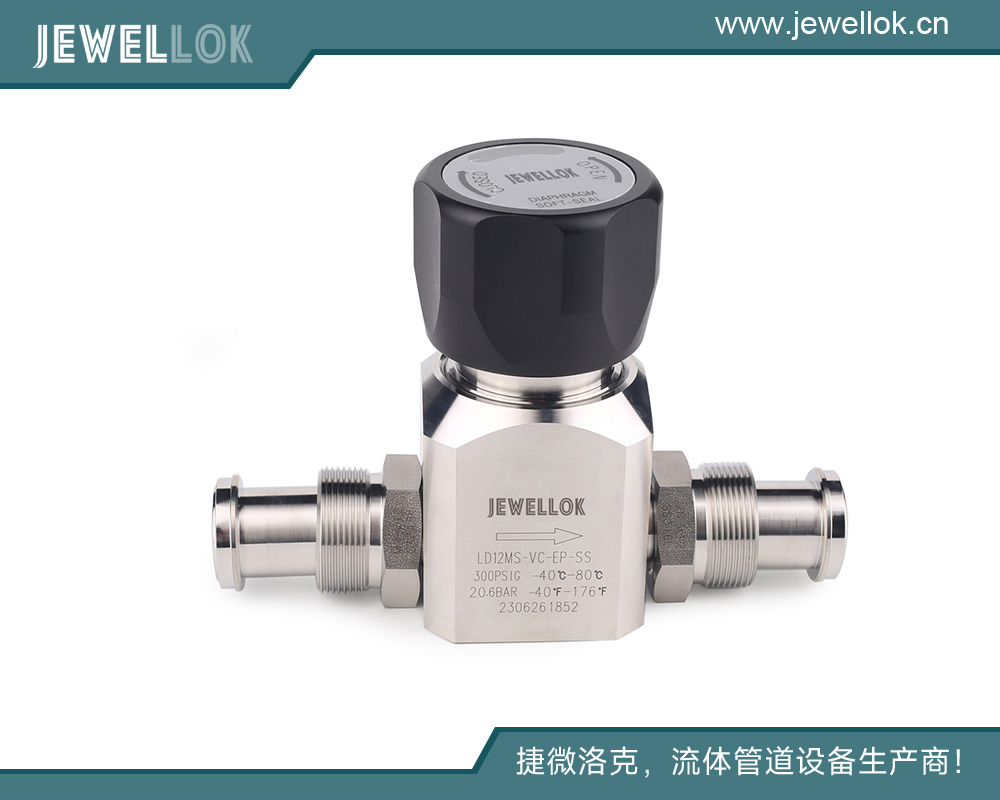

超高纯度隔膜阀的工作原理

隔膜阀是一种利用金属膜片（Diaphragm）实现密封与控制的阀门。

其核心结构包括：

• 阀体（Body）
• 阀座（Seat）
• 金属隔膜（Metal Diaphragm）
• 执行机构（Actuator）

工作时：

• 阀门开启：隔膜离开阀座
• 阀门关闭：隔膜压紧阀座

由于工艺气体只接触阀体和隔膜，不接触执行机构，因此能够实现极高洁净度。

这种设计从根本上避免了传统球阀、针阀等机械结构带来的污染问题。

如何提高气体纯度

一、采用超洁净流道设计

高品质UHP隔膜阀采用：

零死角设计（Dead-Leg Free Design）

传统阀门内部容易形成：

• 空腔
• 凹槽
• 滞留区

这些区域会积聚：

• 水分
• 微粒
• 化学残留物

超高纯度隔膜阀通过优化流道设计，实现：

• 无残留区域
• 快速吹扫
• 高效置换

从而降低污染风险。

二、采用高纯度316L VAR材料

超高纯度隔膜阀通常采用：

316L VAR不锈钢

VAR（Vacuum Arc Remelting）即真空电弧重熔工艺。

相比普通316L：

• 杂质含量更低
• 组织结构更均匀
• 耐腐蚀性更强
• 金属析出更少

其优势包括：

• 降低离子释放
• 减少表面氧化
• 提高长期稳定性

特别适用于超高纯气体输送环境。

三、电解抛光技术提升表面洁净度

隔膜阀内表面通常采用：

EP（Electropolishing）电解抛光

处理后表面粗糙度可达到：

Ra ≤ 10 μin

甚至：

Ra ≤ 5 μin

其优势包括：

减少颗粒附着

表面越光滑：

• 微粒越不容易沉积
• 清洗效率越高

降低气体吸附

粗糙表面容易吸附：

• 水分
• 氧气
• 有机污染物

电解抛光后吸附量显著下降。

提高吹扫效率

系统切换气体时：

• 置换时间更短
• 残留量更低

从而保持气体纯度。

四、高纯清洗与洁净包装

优质UHP隔膜阀出厂前需经过：

超声波清洗

去除：

• 油脂
• 金属颗粒
• 抛光残留物

DI纯水冲洗

使用超纯水彻底清洁内部表面。

洁净室组装

一般在：

Class 100

甚至：

Class 10洁净室

完成装配。

双层真空包装

确保运输过程中不会受到二次污染。

这些措施使阀门安装后即可直接进入高纯系统。

如何提高气体系统安全性

一、实现超低泄漏率

超高纯度隔膜阀普遍采用：

金属对金属密封结构

泄漏率可达到：

≤1×10⁻⁹ atm·cc/sec He

部分高端产品可达到：

≤1×10⁻¹¹ atm·cc/sec He

这意味着即使输送危险气体，也能保持极高密封性能。

二、减少动态密封失效风险

传统阀门常使用：

• O型圈
• 橡胶密封件
• 填料密封

这些材料会出现：

• 老化
• 磨损
• 膨胀
• 开裂

从而导致泄漏。

而超高纯隔膜阀采用金属隔膜设计：

• 无动态外泄漏
• 使用寿命长
• 密封稳定性高

特别适用于连续运行系统。

三、提高危险气体控制能力

在Gas Cabinet系统中，经常输送：

• 硅烷
• 氯气
• 氨气
• 氟化氢
• 三氟化氮

这些气体具有较高危险性。

超高纯隔膜阀能够实现：

快速切断

异常情况发生时：

• 毫秒级响应
• 快速关闭气路

防止事故扩大。

高循环寿命

优质产品可达到：

100万次以上开关循环

保证长期稳定运行。

四、适应高压和高腐蚀环境

现代电子气体系统压力通常达到：

• 150 psi
• 250 psi
• 300 psi

甚至更高。

同时部分气体具有强腐蚀性。

超高纯隔膜阀通过：

• 高强度阀体设计
• 耐腐蚀材料
• 精密加工工艺

保证长期安全运行。

在VMB、VMP和Gas Cabinet中的应用优势

VMB系统

Valve Manifold Box主要用于：

• 气体分配
• 气体切换
• 压力控制

超高纯隔膜阀能够：

• 提高气体纯度
• 降低颗粒产生
• 缩短吹扫时间

VMP系统

Valve Manifold Panel主要用于：

• 多路气体管理
• 工艺设备供气

采用UHP隔膜阀后：

• 系统可靠性更高
• 维护频率更低
• 工艺稳定性更好

Gas Cabinet系统

Gas Cabinet是危险气体管理核心设备。

超高纯隔膜阀能够：

• 防止气体泄漏
• 提高紧急切断效率
• 满足SEMI标准要求

成为气体柜安全运行的重要保障。

未来发展趋势

随着先进半导体制造技术不断升级，市场对超高纯气体系统提出了更高要求。

未来超高纯度隔膜阀将向以下方向发展：

更低颗粒释放

目标达到：

<0.01 μm级颗粒控制

更低泄漏率

向：

10⁻¹² atm·cc/sec He

级别发展。

更智能化

集成：

• 位置反馈
• 压力监测
• 远程诊断
• 工业物联网（IIoT）

实现智能气体管理。

更长使用寿命

通过新型隔膜材料和先进制造工艺，进一步提升循环寿命和可靠性。

结语

在现代半导体、生物制药、光伏和高端实验室等行业中，超高纯度隔膜阀已经不仅仅是一种控制元件，更是保障气体系统安全性与纯度的关键核心设备。通过超洁净流道设计、316L VAR高纯材料、电解抛光工艺、超低泄漏密封技术以及高标准洁净制造流程，超高纯度隔膜阀能够有效减少颗粒污染、降低金属离子析出、防止危险气体泄漏，并显著提升整个VMB、VMP及Gas Cabinet系统的运行稳定性。

随着先进制程不断向更高精度发展，对气体纯度和系统安全性的要求将持续提高。未来，具备超低泄漏、超高洁净度、智能监测和长寿命特性的UHP隔膜阀，将成为电子特气输送系统升级的重要方向，并持续推动半导体及高科技产业向更高水平迈进。
