閥箱與閥盤：特氣系統中VMB特氣櫃與VMP特氣櫃的技術辨析與應用選擇

在高純度和特殊氣體（特氣）傳輸領域，特別是半導體製造、光伏、生物製藥和光纖等高端工業中，氣體的穩定、安全、無污染的分配是確保生產流程和最終產品品質的生命線。閥箱（Valve Manifold Box, VMB）和閥盤（Valve Manifold Panel, VMP）作為特氣輸送系統的核心部件，常被提及。儘管它們在名稱和基本功能上相似，但在設計理念、結構複雜性、應用場景及安全等級上存在顯著差異。本文將深入探討VMB與VMP的技術差異，為相關工程設計與系統選型提供清楚的指引。

一、 核心定義與基本功能概述

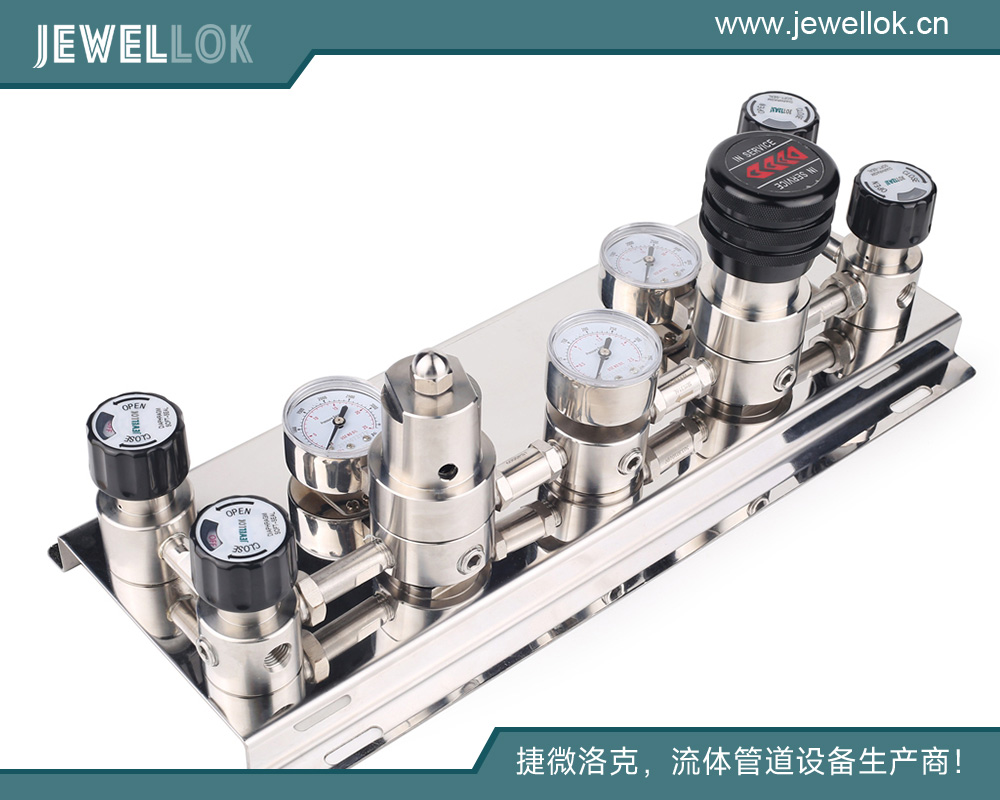

1. VMP (Valve Manifold Panel) – 閥門分配盤/閥盤
VMP，或稱為閥門分配盤，是一種相對基礎的氣體分配單元。其核心功能是透過一個共同的氣源入口，將特氣分配至多個（通常是2至12個）出口管路，從而為下游的多個使用點（Point of Use, POU）供氣。 VMP本質上是一個整合了閥門、壓力表、管路和接頭的金屬面板，結構緊湊，通常採用開放式或半開放式的設計。它像一個“交通樞紐”，透過手動操作閥門來控制氣流的路徑和開關。

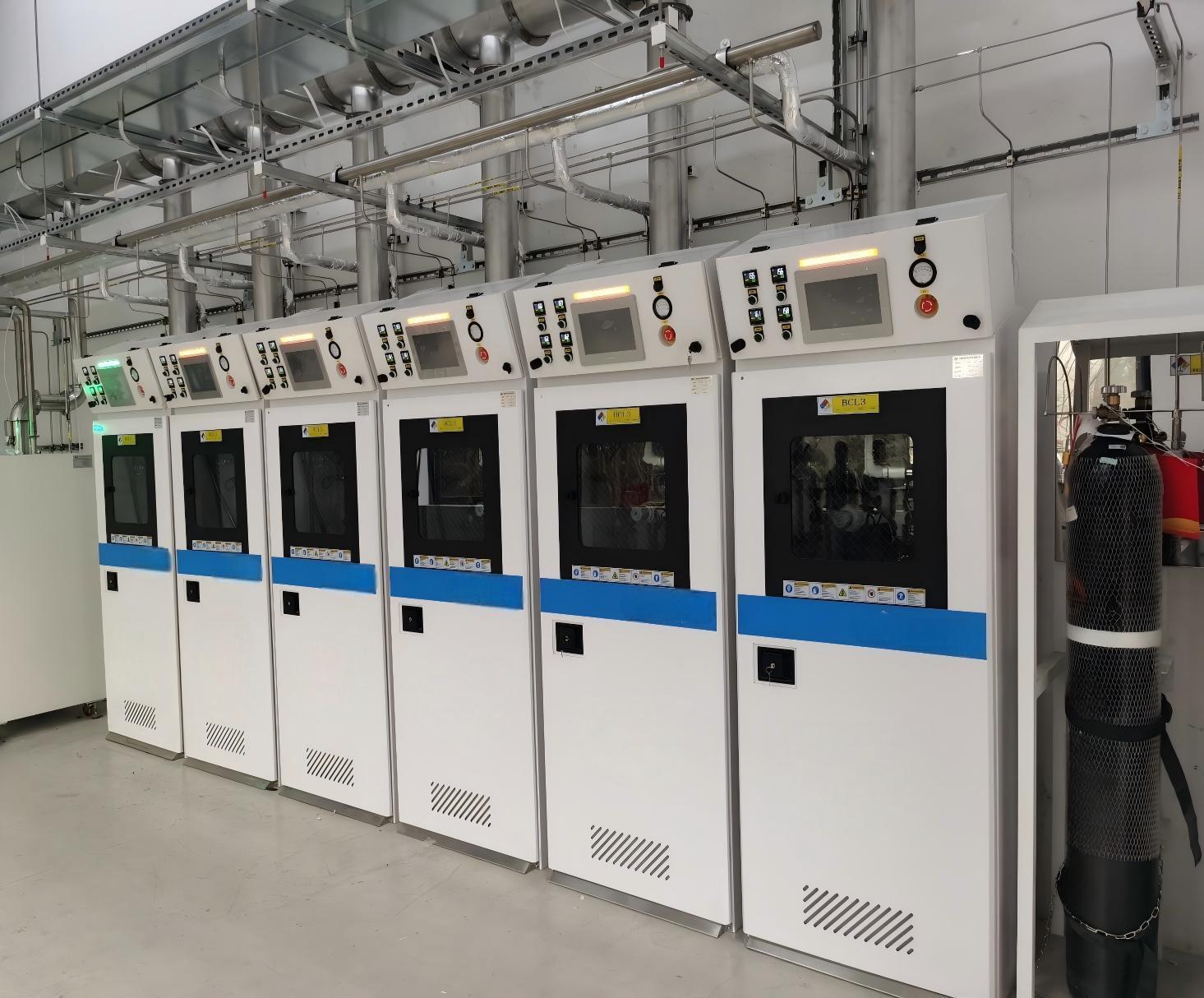

2. VMB (Valve Manifold Box) – 閥門分配箱/閥箱
VMB是VMP的功能擴充和安全升級版。它不僅包含了VMP所有的分配功能，還增加了一個至關重要的物理結構——一個密閉的、帶有強制通風系統的金屬箱體。這個箱體將所有的閥門、接頭和管道完全包裹在內，形成了一個獨立的氣體安全處理隔間。 VMB的核心設計理念是主動安全，旨在將高風險的特氣操作與外界環境（尤其是人員所在的無塵室或製程區域）進行物理隔離。

從基本功能來看，兩者都用於氣體的分配與切換。但VMP更像是“功能模組”，而VMB則是整合了安全功能的“獨立系統”。

二、 結構與組成的關鍵差異

結構上的差異是兩者最直觀、最根本的區別，這直接決定了它們的應用場景和安全性表現。

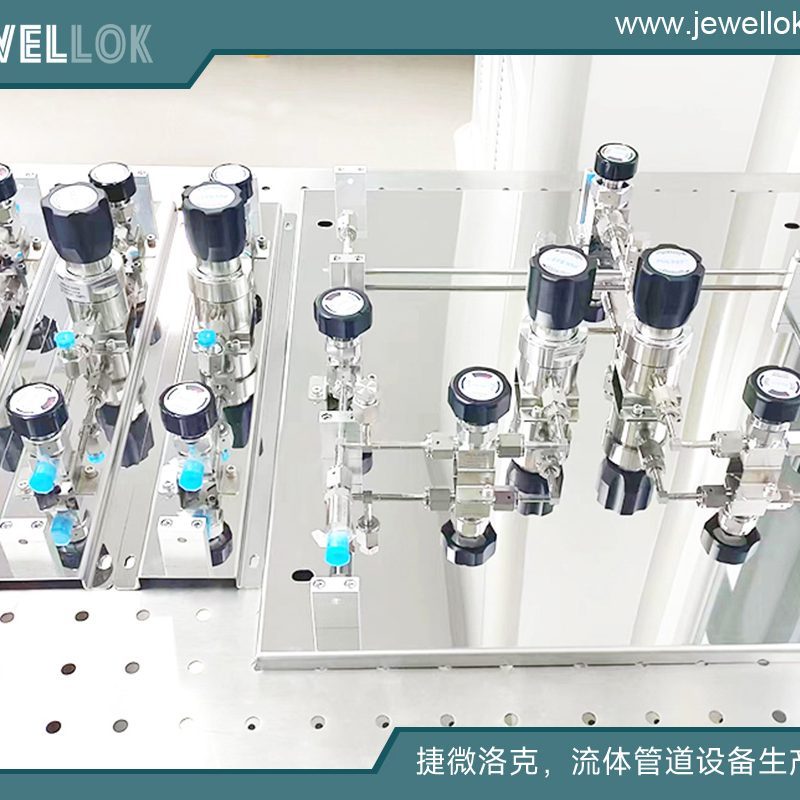

VMP的結構特點：

• 開放式面板： 主要零件，如手動閥（截止閥、隔膜閥）、調壓閥、壓力表/感知器和管道，均直接安裝在一塊金屬板上。

• 無獨立箱體： 通常沒有外部封裝，或僅有一個非常簡單的框架式外殼，無法實現氣密隔離。

• 簡易通風： 可能設計有連接排氣的接口，但依賴所在房間或設備區的整體通風系統，不具備獨立的、強制的吹掃和排氣能力。

• 手動操作： 幾乎所有操作都依賴技術人員手動完成，閥門執行機構位於面板正面。

VMB的結構特點：

• 密閉式箱體： 這是一個全封閉的、通常由不銹鋼（如SS316L）製成的箱體，正面有可開啟的透明視窗門（通常為防爆玻璃或聚碳酸酯材料），以便觀察和操作。

• 整合通風系統： 箱體內部整合有獨立的吹掃（Purge） 和排氣（Exhaust） 系統。透過內建的風扇，持續將高純度氮氣（N₂）吹入箱內，並將箱內可能洩漏的氣體強制排出至中央洗滌塔（Scrubber）或廠務排氣系統，確保箱內始終維持負壓，防止有毒或可燃氣體外洩。

• 高整合度與控制： 除了基本閥門，還整合了大量的安全與監控元件，如：

  • 氣體探測器​​（Gas Sensors）： 即時監測箱內特定氣體（如SiH₄、PH₃、AsH₃等）的濃度，一旦洩漏即刻警報。

  • 壓力/流量監控器： 精確監測進氣和各支路的壓力與流量。

  • 火焰探測器（Fire Detectors）： 針對可燃氣體。

  • 溫度感測器： 監控箱內環境。

  • 聯鎖系統（Interlock）： 箱門開啟與氣體供應聯鎖，開門自動切斷氣源或觸發緊急purge。

  • 自動閥門： 一般採用氣動閥（Pneumatic Valve）或電磁閥（Solenoid Valve），可透過可程式邏輯控制器（PLC）進行遠端自動控制。

• 操作介面： 配備本地人機介面（HMI）觸控屏，用於狀態顯示、警報查詢和手動控制。

三、 功能與性能的深度對比

四、 應用場景的選擇指南

選擇VMP還是VMB，絕非簡單的成本考量，而是基於氣體特性、工藝風險等級及行業規範的綜合決策。

適用VMP的場景：

• 氣體類型： 惰性氣體（N₂, Ar, He）、高純度氧氣（O₂）、壓縮空氣（CDA）等無害或低危害氣體。

• 行業： 對安全需求相對較低的實驗室、小型研發線、低階製造流程。

• 位置： 可安裝在氣瓶櫃（Gas Cabinet）附近或開放的技術走廊（Sub-Fab），作為二次分配單元，且該區域已有良好的整體通風和安全措施。

適用VMB的場景（強製或強烈建議）：

• 氣體類型：

  • 毒性氣體（Toxic）： 如砷化氫（AsH₃）、磷化氫（PH₃）、硼烷（B₂H₆）、氯氣（Cl₂）等。

  • 自燃氣體（Pyrophoric）： 如矽烷（SiH₄）、二氯矽烷（DCS）、乙硼烷等，遇空氣即燃。

  • 腐蝕性氣體（Corrosive）： 如氯化氫（HCl）、氟化氫（HF）、氨氣（NH₃）等。

  • 高易燃氣體（Flammable）： 如氫氣（H₂）、甲烷（CH₄）等（尤其在大流量或關鍵製程）。

• 行業與規範：

  • 半導體晶圓廠（Fab）： 是VMB最典型和最主要的應用場所，行業標準（如SEMI標準）和法規強制要求對危險特氣必須採用二次密閉輸送（Secondary Containment）。

  • 平板顯示器、光伏電池、LED外延片 等高端製造業。

  • 生物製藥 中某些特殊工藝環節。

• 安裝位置： 必須安裝在無塵室（Cleanroom） 或製程區域內部，緊鄰用氣設備。 VMB的密閉性保證了即使內部發生洩漏，也不會污染無塵室環境和危及操作人員。

五、 總結與展望

VMP和VMB代表了特氣分配系統中兩種不同層級的技術解決方案。 VMP是經濟、基礎的分配單元，適用於低風險場景；而VMB是高度整合、安全驅動的完整子系統，是處理高風險特氣、保障現代化高端製造廠安全穩定運作的不可或缺的標準配置。

隨著工業4.0和智慧製造的推進，VMB的發展趨勢也日益清晰：更高的標準化（整合IIoT技術，實現預測性維護）、更強的診斷功能（洩漏源定位、壽命預測）、更優的能源效率（變頻風扇、節能模式）以及模組化設計以縮短交付週期和便於升級。而對於工程師與採購人員而言，深刻理解VMB與VMP之間的本質差異，是做出正確技術選型、確保工廠安全、合規與高效運作的第一步。在特氣系統裡，安全永遠是第一位的投資，而VMB正是這種安全概念最具體的物質體現。
