调压阀基础知识

在错综复杂的流体管道系统中，压力如同奔涌的河流，需要智慧而精准的引导。调压阀（Pressure Regulating Valve或Pressure Reducing Valve，简称PRV）正是扮演着这一关键角色——它是流体压力控制的核心执行者，确保系统压力稳定在设定值，保护设备免受压力波动或超压的损害。

一、调压阀的核心使命与工作原理

使命： 无论上游压力如何波动或负载如何变化，始终将下游压力维持在预设的安全、高效范围内。

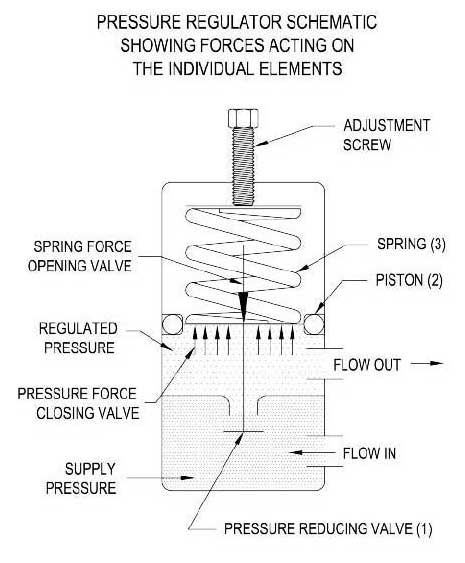

核心原理： 力平衡控制

  1. 核心要素：

    • 设定弹簧力：人工预调，决定目标压力。

    • 敏感元件力：膜片或活塞感知下游压力。

    • 阀芯：通过开度变化调节流量，控制压力。

    • 反馈通道：将下游压力引至敏感元件。

  2. 工作流程（减压型为例）：

    • 下游压力 < 设定值：弹簧力 > 敏感元件力 → 阀芯开大 → 流量增加 → 下游压力↑。

    • 下游压力 > 设定值：敏感元件力 > 弹簧力 → 阀芯关小 → 流量减少 → 下游压力↓。

    • 动态平衡：当敏感元件力与弹簧力相等时，阀芯稳定在某一开度，维持下游压力恒定。

关键概念： 调压阀是“自力式”阀门，利用被控介质本身的能量（压力）来实现控制，无需外部动力（特殊类型除外）。

二、调压阀的主要类型

按功能、结构、驱动介质等有多种分类方式：

分类依据主要类型特点描述典型应用场景
核心功能减压阀最常用类型，将较高上游压力降至所需稳定下游压力。气动工具供气、楼宇供水、锅炉给水。
 背压阀保持阀前（上游）压力稳定。泵出口防憋压、反应釜压力维持。
 差压阀维持阀门前后的压力差恒定。换热器流量控制、过滤器压差保护。
驱动/控制介质气动调压阀以压缩空气为控制或驱动介质，结构相对简单，响应快。工业自动化气路、仪器仪表供气。
 液压调压阀以液压油为介质，输出力大，精度高，耐高压。工程机械液压系统、大型设备压力控制。
 自力式调压阀直接利用被调介质（气、液）自身能量驱动，无需外源。燃气减压、蒸汽减压、简单管路系统。
结构形式直接作用式结构简单紧凑，敏感元件（膜片/活塞）直接驱动阀芯。适用于小流量、精度要求不高场合。小型气动设备、家用燃气灶前减压。
 先导式利用先导阀放大控制力，主阀芯动作灵敏，精度高，流量大，稳定性好。大流量工业供气/水系统、高精度控制场合。
阀芯结构提升阀型阀芯垂直于阀座运动（如截止阀芯）。通用型减压阀常见结构。
 滑阀型阀芯在阀套内滑动，流通能力大。大流量液压减压阀。

特别说明： 先导式减压阀是工业应用的主力，其精度、稳定性和大流量处理能力远优于直接作用式。

三、调压阀的核心结构与功能组件

以典型的先导活塞式气体减压阀为例：

  1. 阀体：承压主体，连接管道，内设流道。

  2. 入口/出口：连接上游高压源和下游用气设备。

  3. 阀芯与阀座：核心节流部件，通过改变开度调节流量控制压力。

  4. 敏感元件：

    • 膜片：常用材质有橡胶（NBR，EPDM）、氟橡胶（FKM/Viton）或金属波纹管。感知下游压力变形。

    • 活塞：用于高压、大流量或对橡胶有腐蚀性的介质（如高温蒸汽、某些化学品）。

  5. 设定弹簧：提供设定压力的基准力。通过调节螺钉改变其预压缩量来设定目标压力。

  6. 先导系统（先导式特有）：

    • 先导阀：小型精密阀门，响应敏感元件动作。

    • 控制回路：将下游压力或先导压力引至主阀芯上部或下部腔室，利用压力差驱动主阀芯动作。

  7. 过滤网：保护阀芯、阀座和先导系统免受杂质卡堵。

  8. 压力表接口：安装压力表监测入口和出口压力（通常入口1个，出口1个或2个）。

  9. 安全阀/溢流口（可选）：部分阀门集成安全阀或设溢流口，当下游堵塞超压时可泄压保护。

四、调压阀的关键性能参数与选型要素

选型错误是调压阀失效的最主要原因。必须综合考虑以下参数：

  1. 介质特性：

    • 类型：空气、氮气、天然气、蒸汽、水、液压油、腐蚀性/有毒化学品等。

    • 温度范围：确定密封材料、膜片材料、阀体材质的适用性。

    • 清洁度：脏污介质需加强过滤或选抗污染结构。

  2. 压力参数：

    • 最大入口压力 (P1 max)：阀门能安全承受的最高上游压力。

    • 所需出口压力 (P2)：目标控制压力范围（最小值~最大值）。

    • 设定压力范围：阀门自身可调节的压力区间。

  3. 流量参数：

    • 最大流量 (Q max) 或 Cv/Kv值：这是选型的核心！必须满足系统最大需求流量。Cv值定义为：60°F清水，在1psi压差下，每分钟流过阀门的加仑数。Kv值为公制，指5-40°C水，在1bar压差下，每小时流过阀门的立方米数（Kv ≈ 0.865 Cv）。务必根据实际介质、工况压差换算所需Cv/Kv值。

  1. 精度与稳定性：

    • 调压精度/偏差：实际出口压力与设定压力的允许偏差范围（通常用百分比表示）。

    • 重复性：多次设定同一压力，出口压力的波动范围。

    • 流量特性：出口压力随流量变化的程度（理想情况下应保持恒定）。好的阀门“下垂特性”（Droop）小。

  2. 连接方式：螺纹（NPT， BSPP， BSPT）、法兰（ANSI， DIN， JIS）、焊接、卡套等。

  3. 材料兼容性：阀体（黄铜、不锈钢SS304/SS316、碳钢）、阀芯阀座（不锈钢、增强聚四氟乙烯PTFE、PEEK）、密封件（NBR， EPDM， FKM/Viton， PTFE）必须耐受介质和温度。

  4. 环境条件：户外、防爆、卫生级（食品/医药）、振动等特殊要求。

选型公式（估算流量）：
液体： Q = Kv * √(ΔP / SG) 或 Cv = Q * √(SG / ΔP)
气体（亚临界流）： Q = Cv * (P1 + P2)/2 * √(SG * T) * √(1 / (ΔP * P1))
蒸汽： Q = Cv * (1 + 0.0007 * Tsh) * √(ΔP * (P1 + P2))
*其中：Q为流量，ΔP为压差，SG为比重（水=1），T为绝对温度(K)，Tsh为过热蒸汽过热度(°C)。

五、调压阀的典型应用领域

调压阀是工业自动化和流体控制系统的“无名英雄”，无处不在：

  1. 气动系统：

    • 为气动工具（气缸、气马达）、气动仪表提供稳定压力的压缩空气。

    • 控制气动回路中各分支的压力。

  2. 过程工业：

    • 化工、石化、制药：反应釜压力控制、物料输送管线压力调节、惰性气体覆盖压力控制。

    • 食品饮料：灌装线压力控制、CIP清洗系统压力调节。

  3. 公用事业：

    • 燃气输配：门站、区域调压站、楼栋调压箱，将高压管网燃气逐级减压至用户可用压力。

    • 供水系统：高层建筑分区供水减压、管网压力维持、防止水锤。

  4. 能源行业：

    • 蒸汽系统：锅炉出口蒸汽减压至工艺设备所需压力等级，减温减压器（PRDS）。

    • 液压系统：为不同执行机构提供稳定的工作压力，系统保压。

  5. 实验室与测试设备：为精密仪器提供稳定气源/液源压力。

  6. 医疗设备：呼吸机、麻醉机、制氧机的供气压力控制。

六、安装、调试与维护保养

正确安装是良好运行的起点：

  1. 安装要点：

    • 按阀体箭头指示方向安装（流向至关重要！）。

    • 入口端安装≥40目（推荐60-100目）的过滤器，保护阀门。

    • 出口端尽量靠近被保护设备，避免长管道造成的压力损失和不稳定。

    • 压力表安装在阀门出口端，方便观察和设定。

    • 支撑牢固，避免应力传递到阀门。

    • 蒸汽、高温介质需考虑热膨胀，安装膨胀节。

    • 垂直安装（阀体通常有推荐位置）。

  2. 调试步骤：

    • 泄压：关闭下游阀门，缓慢开启上游阀门。

    • 初始设定：逆时针旋转调节螺钉至最松（弹簧力最小，出口压力最低）。

    • 缓慢升压：顺时针缓慢旋转调节螺钉，观察出口压力表，达到目标值。

    • 流量测试：缓慢开启下游阀门至最大流量，观察出口压力波动（应在允许精度内）。如有必要微调。

    • 锁定：设定完成后，锁紧调节螺钉锁母，防止误碰。

  3. 维护保养（保障可靠性与寿命）：

    • 定期检查：入口/出口压力值是否正常、有无异常噪音（如尖叫、振动）、有无泄漏。

    • 定期排污：对于气体和蒸汽阀，定期打开排污阀（如有）排出冷凝水和杂质。

    • 定期更换/清洗滤芯：保证过滤效果。

    • 膜片/密封件更换：根据介质、温度和使用频率，按厂家建议周期或出现泄漏/控制失灵时更换。

    • 内部清洗：如遇严重污染导致卡滞，需拆解清洗阀芯、阀座、先导部件（按说明书操作，注意安全泄压！）。

    • 备件管理：储备常用易损件（膜片、密封圈、过滤芯）。

七、常见故障诊断与排除
故障现象可能原因排除方法
出口压力过高1. 设定值过高。
2. 阀芯阀座磨损或异物卡住无法关闭。
3. 膜片/活塞破裂。
4. 先导阀故障（先导式）。
5. 下游堵塞（背压阀）。		1. 重新调低设定。
2. 检查清洗或更换阀芯阀座。
3. 更换膜片/活塞。
4. 检修或更换先导阀。
5. 疏通下游管道。
出口压力过低或不升1. 设定值过低。
2. 入口压力不足。
3. 阀芯阀座异物卡住无法打开。
4. 膜片/活塞下方腔室堵塞（反馈通道堵）。
5. 主弹簧断裂。
6. 过滤器堵塞严重。		1. 重新调高设定。
2. 检查上游压力源。
3. 检查清洗阀芯阀座。
4. 疏通反馈通道/泄放口。
5. 更换弹簧。
6. 清洗或更换滤芯。
出口压力波动大1. 流量需求变化剧烈超出阀门调节能力。
2. 阀门选型过小（Cv不足）。
3. 敏感元件（膜片）老化僵硬或破损。
4. 先导系统不稳定（先导式）。
5. 系统中有空气（液体系统）。		1. 优化系统设计，避免流量剧变；或选用更大流量阀门。
2. 重新计算选型更换。
3. 更换膜片。
4. 检查清洗先导回路。
5. 系统排气。
阀门泄漏（外漏）1. 阀盖密封圈损坏。
2. 阀体连接处密封失效。
3. 泄放口持续排气（正常关闭时应无泄漏）。		1. 更换阀盖密封圈。
2. 紧固或更换连接处密封。
3. 检查内部阀芯阀座是否损坏或卡异物；膜片是否破损。
阀门异响（尖叫/振动）1. 阀门开度过小，流速过高产生湍流和噪音。
2. 阀门下游空间过小产生气穴（液体）。
3. 内部零件松动。
4. 共振。		1. 检查是否选型过小；适当调高出口压力或降低流量。
2. 确保下游有足够容积或安装消音器/脉动阻尼器。
3. 拆检紧固内部零件。
4. 改变支撑或安装位置。



调压阀虽不显眼，却是保障现代工业流程安全、高效、稳定运行的“幕后功臣”。深入理解其工作原理、精准选型、规范安装与科学维护，最大化发挥其效能、延长使用寿命、保障系统安全的关键。从精密的实验室设备到宏大的城市燃气管网，调压阀以其精准的压力“指挥”，默默守护着流体系统的平稳运行。掌握其基础知识，是每一位流体系统设计、操作和维护人员的必备技能。
