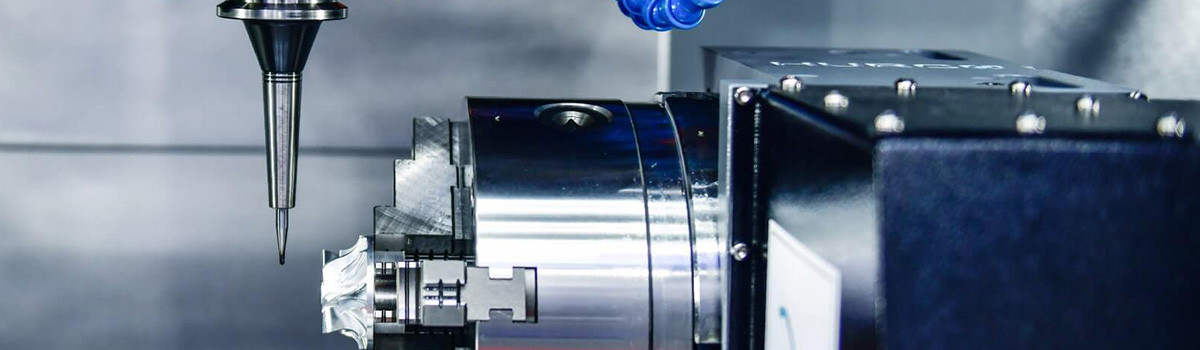

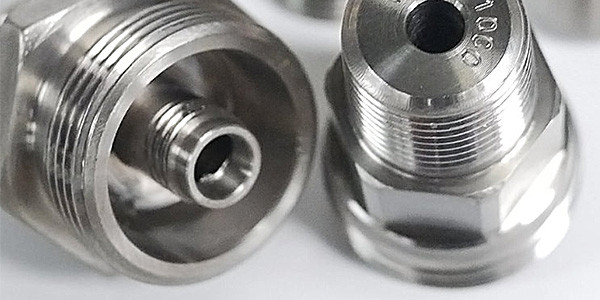

CNC阀门加工

当传统制造工艺在复杂型面与纳米级精度前步履维艰时，计算机数字控制（CNC）技术以无与伦比的精确性、灵活性与一致性，重塑了高端流体阀门制造的基因图谱——它不仅是加工工具，更是将设计蓝图转化为工业现实的金属雕刻师。

一、 流体阀门：工业命脉的精密咽喉

流体阀门远非简单的机械开关。在极端工况的严苛考验下，其性能直接关联系统安全与效率：

  • 严酷战场： 承受-196℃ LNG超低温至538℃高温蒸汽；耐受深海15000psi压力与强腐蚀化学品的双重侵蚀；应对含固体颗粒浆液的磨损冲击。

  • 精密使命： 实现Class VI级气泡级密封（氦检漏率<10⁻⁹ mbar·L/s）；微米级行程控制调节阀流量误差<0.5%；百万次启闭寿命下的性能如一。

  • 失效代价： 石油平台阀门泄漏可引发亿元级停产；核电站主蒸汽阀故障可能导致灾难性后果——精度与可靠性是生死线。

传统制造瓶颈凸显：手工研磨密封面一致性差；铸造阀体内流道粗糙度高增阻10%-15%；复杂曲面加工需多工序累积误差。而CNC技术正为此而生。

二、 CNC加工：阀门制造的革命性力量

核心技术优势解码：

  • 纳米级精度控制： 现代CNC定位精度达±0.002mm，球阀球体圆度误差<2μm，密封面粗糙度Ra0.2μm镜面效果超越手工研磨。

  • 复杂几何征服者： 五轴联动加工中心一次装夹完成阀体斜孔、曲面流道、非对称法兰（如核电异形阀盖）等“不可加工”结构。

  • 材料适应性王者： 从软质青铜到超硬Stellite合金（HRC55+），通过自适应切削参数实现哈氏合金C276等难加工材料高效切削。

  • 数字孪生闭环： CAD/CAM无缝集成，加工模拟提前预警干涉；在线测量实时补偿刀具磨损，CPK过程能力指数稳定>1.67。

行业数据印证变革：

  • 采用CNC后，高压闸阀密封面一次合格率从68%跃升至95%+

  • 智能工厂中CNC单元人均产值可达传统车间3倍

  • 整体加工时间缩短40%，能耗降低25%（减少多工序周转）

三、 核心部件CNC加工全解析

1. 阀体——复杂内腔的雕琢艺术

  • 工艺路线： 粗加工（去除90%余量）→ 时效处理（消除应力）→ 半精加工（建立基准）→ 精加工（密封面/流道）

  • 五轴加工典范：

    • 动态铣削倾斜阀座密封面，保证60°锥面与流道同轴度<0.01mm

    • 深孔钻+镗削复合工艺加工DN300超长流道，直线度0.03mm/m

    • T型槽铣削集成液压执行器接口，位置精度±0.02mm

2. 阀芯/阀球——曲面精度的巅峰挑战

  • 球阀球体加工：

    • 专用球面车床：金刚石刀具精车，球度<1.5μm

    • 磨削工艺：CBN砂轮加工硬度HRC62的碳化钨涂层球体

    • 通道铣削：五轴联动加工L型通孔，确保流道与球心同心

  • 调节阀笼式套筒：

    • 微细电火花加工：0.2mm小孔阵列精度±5μm

    • 慢走丝线切割：等百分比特性曲线切割，轮廓误差<0.005mm

3. 阀杆——强度与密封的精密载体

  • 复合加工策略：

    • 硬车代磨：PCBN刀具精车表面淬硬层（HRC58），Ra0.4μm

    • 螺纹加工：旋风铣削梯形螺纹，效率较车削提升5倍

    • 槽加工：T型槽立铣刀分层切削，避免振动变形

  • 抗弯扭设计： 有限元分析优化过渡圆角，数控加工确保应力集中区R角>0.5mm

4. 关键工装——精准制造的隐形基石

  • 液压膨胀夹具： 薄壁阀体加工中实现0.01mm均匀夹持变形控制

  • 在线检测系统： 雷尼绍探头在机测量密封面角度，实时补偿刀具磨损

  • 模块化快换工装： 切换产品时间<15分钟，支持多品种柔性生产

四、 超越传统：CNC独有的技术突破

1. 整体式加工革命

  • 传统工艺：铸造阀体+焊接阀座 → 热变形导致密封面不平度>0.05mm

  • CNC方案：整锻坯料五轴加工一体成型阀座，平面度<0.005mm

  • 效益：杜绝焊接缺陷，承压能力提升30%，寿命延长2倍

2. 仿生流道拓扑优化

  • 基于CFD仿真的高效流道设计：

    • 数字化模型生成NURBS复杂曲面

    • 五轴侧铣成型，表面粗糙度Ra0.8μm

  • 成果：DN200球阀流阻系数降至0.08，年节电达12万度

3. 超硬材料加工突破

  • 工艺创新：

    • 超声波辅助车削：碳化硅密封环加工效率提升300%

    • 激光辅助铣削：Inconel 718切削力降低40%

    • PCD刀具高速加工：碳纤维增强PTFE密封件，毛刺<5μm

五、 智能工厂中的CNC进化

1. 自动化产线集成

  • 机器人单元：FANUC机械手实现24小时无人化加工

  • 智能物流：AGV配送工件，RFID跟踪全流程

  • 中央刀库：200+刀位自动配刀，寿命管理精度>99%

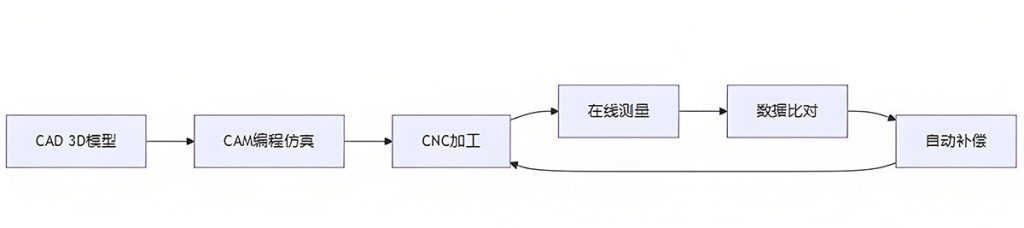

2. 数字孪生闭环系统

3. 人工智能赋能

  • 深度学习预测刀具破损：振动信号分析准确率>95%

  • 自适应切削参数优化：根据材料硬度波动实时调整进给

  • 云平台远程诊断：全球设备OEE(设备综合效率)提升至85%

六、 前沿趋势：重新定义制造边界

1. 增材+减材复合制造

  • 案例：GE航空燃料阀

    • 激光金属沉积（LMD）成形内部冷却流道

    • 五轴精铣密封面

    • 集成制造周期缩短60%，减重40%

2. 超精密微纳加工

  • 微机电阀门（MEMS）：

    • 纳米车削加工Φ0.1mm微球阀

    • 飞秒激光钻孔实现10μm微孔阵列

    • 应用：胰岛素精准给药系统

3. 绿色智能制造

  • 技术实践：

    • 微量润滑（MQL）技术：切削液用量减少95%

    • 能源回收系统：制动能量转化效率>80%

    • 数字孪生优化：材料利用率从45%提升至82%

在金属中雕刻出工业脉搏

当五轴加工中心的主轴以20,000rpm旋转，金刚石刀具在超级双相不锈钢上切出纳米级光洁的密封面；当工业机器人手臂在零点几秒内完成精密阀杆的装夹定位；当数字孪生系统在虚拟世界预演千万次压力冲击下的形变状态——CNC技术已超越机械加工的范畴，成为流体控制艺术的创造者。
