环氧乙烷气体超高纯阀门的耐腐蚀性与密封技术深度解析

在半导体制造、医疗灭菌及高端化工领域，环氧乙烷（EO, Ethylene Oxide）作为一种关键的精细化工原料和灭菌介质，其处理过程对阀门的性能提出了极为苛刻的要求。环氧乙烷不仅易燃易爆，且化学性质活泼，对金属材料具有特定的腐蚀性，同时在超高纯（UHP, Ultra High Purity）应用中，对气体纯度的控制要求通常在ppb（十亿分之一）级别。本文深入探讨了应用于环氧乙烷工的超高纯阀门在耐腐蚀材料选择、表面处理工艺以及核心密封技术方面的深度技术逻辑。

第一章 环氧乙烷的介质特性与工况挑战

要设计出适用于环氧乙烷的高性能阀门，首先必须深刻理解其物理化学特性带来的三大技术挑战：

1. 化学腐蚀性与应力腐蚀开裂

环氧乙烷在特定条件下（如高温或存在杂质）极易发生开环聚合反应，释放热量。更重要的是，它与微量水反应生成乙二醇，或进一步氧化生成甲酸、乙酸等酸性物质。

• 点蚀与缝隙腐蚀： 酸性环境会破坏金属表面的钝化膜，特别是如果材料中含有非金属夹杂物，极易引发点蚀。

• 应力腐蚀开裂： 环氧乙烷系统往往伴有一定压力波动，若阀体材料选择不当（如使用常规奥氏体不锈钢但在敏化温度区间焊接），在氯离子和拉伸应力的共同作用下，极有可能发生应力腐蚀开裂，这是导致阀门突然失效的主要原因之一。

2. 渗透性与外漏风险

环氧乙烷分子量较小，具有一定的渗透性。对于超高纯应用而言，微小的泄漏不仅造成介质浪费，更可能引发严重的安全事故。因此，阀杆密封处的“外漏”控制是设计难点。

3. 聚合与沉积倾向

环氧乙烷在活性表面（如粗糙的金属表面或含有催化活性的杂质）上容易发生聚合，形成的絮状聚合物会污染气流，并在阀座密封面沉积，导致阀门关闭不严（内漏）。

第二章 超高纯阀门的耐腐蚀性设计

针对上述挑战，超高纯环氧乙烷阀门在材料选择与表面处理上必须遵循极其严苛的标准。

1. 基体材料：奥氏体不锈钢的进阶之路

虽然316L不锈钢是超高纯行业的通用选择，但对于环氧乙烷，仅仅“316L”是不够的，关键在于冶金质量控制：

• 超低碳与低硫磷： 碳含量控制在0.03%以下以防止晶间腐蚀。硫含量和磷含量必须极低，以减少MnS（硫化锰）夹杂物。MnS夹杂物是点蚀的起始点，必须通过“真空熔炼+电渣重熔”工艺将其降至最低。

• 钼元素的必要性： 钼（Mo）能显著提高不锈钢在含氯和酸性介质中的钝化能力。针对环氧乙烷可能衍生的酸性环境，含2-3% Mo的316L是标准配置，极端工况下甚至需要升级到6% Mo超级奥氏体不锈钢（如904L或254SMO）。

2. 表面处理：钝化膜与粗糙度

在超高纯应用中，阀门的内表面不仅仅是“看着光滑”，它必须形成一层致密且稳定的钝化膜。

• EP级电解抛光： 机械抛光后必须进行电解抛光。电解抛光能选择性溶解表面的自由铁和夹杂物，富集铬元素，形成一层厚度达几十埃的富铬氧化层（Cr2O3）。这层膜化学惰性极强，能有效抵抗环氧乙烷及其衍生物的化学侵蚀。

• 粗糙度控制： 要求内表面Ra（算术平均粗糙度）值≤0.25μm，甚至达到0.1μm。超光滑表面减少了介质与金属的接触面积，更重要的是，它消除了分子级的“附着点”，极大地抑制了环氧乙烷的聚合反应，防止聚合物颗粒在阀腔内壁堆积。

第三章 密封技术深度解析

在耐腐蚀性得到保障的基础上，阀门的“心脏”在于其密封结构。对于环氧乙烷，需要同时解决“内漏”（通过阀座）和“外漏”（通过阀杆）两大问题。

1. 阀杆密封：动态密封的终极方案

传统的填料密封（如PTFE盘根）在长期动态运动中，由于环氧乙烷的渗透性，极易发生微漏。目前主流的高纯方案是波纹管密封。

• 金属波纹管的力学与防腐结合：
  波纹管通常由316L或哈氏合金薄壁管通过液压或焊接成型。它一端连接阀杆，一端连接阀体，通过波纹管的伸缩来实现阀杆的运动。

  • 零泄漏保障： 由于介质被完全封闭在波纹管内壁与阀体组成的腔体内，阀杆与大气之间没有任何相对运动密封面，从根本上消除了动态泄漏通道。

  • 耐腐蚀考量： 波纹管壁厚极薄（通常0.1-0.2mm），一旦腐蚀穿孔将直接导致失效。因此，用于环氧乙烷的波纹管必须经过严格的钝化处理，并在设计时避免应力集中。对于高腐蚀性环境，采用耐蚀性远超316L的哈氏C-22或C-276合金波纹管成为必要选项。

• 备用填料系统： 许多高标准设计采用“波纹管+安全填料”的双层密封结构。即使波纹管意外破裂，上部的填料函也能作为二次屏障，防止介质大量外泄。

2. 阀座密封：软密封与硬密封的博弈

阀座的密封性能决定了阀门的关断能力（通常要求ANSI Class VI或更严）。

• 软密封（主流选择）：

  • 材料： 采用改性聚四氟乙烯（PTFE）或PCTFE（聚三氟氯乙烯）。

  • 技术细节： 针对环氧乙烷，需要解决PTFE的“冷流”问题和渗透性。通过添加填料（如玻璃纤维、碳纤维）或采用嵌件注塑工艺，提高材料的抗蠕变性和尺寸稳定性。PCTFE在低温下刚性更好，且渗透率比PTFE低一个数量级，是环氧乙烷超纯应用的理想选择。

  • 结构设计： 采用“反向压力辅助密封”设计。当介质压力增高时，压力会进一步将阀座压向阀瓣或阀体，压力越大密封力越大，确保高压工况下的零泄漏。

• 硬密封（特殊工况）：
  当工艺要求耐高温（如在线灭菌SIP）或介质中含有可能损坏软密封的颗粒物时，需采用金属对金属的硬密封。

  • 表面强化： 在阀瓣和阀座密封面堆焊Stellite（司太立合金）或喷涂碳化钨。Stellite合金在高温下具有极佳的红硬性和耐腐蚀性，且摩擦系数低，能够经受频繁的开关冲击。

  • 研磨精度： 硬密封的实现依赖于极高的加工精度，密封面需进行配研，确保镜面级的接触，依靠微观的金属变形来堵塞泄漏通道。

3. 阀体密封：全贯穿焊接与无腔体设计

在超高纯系统中，阀体本身的连接与结构也属于密封的范畴。

• 面密封接头（VCR/垫片接头）： 金属垫片（通常是银或镍）在受压下变形，形成密封。这种连接方式可拆卸，便于维护，且金属垫片不会像橡胶那样老化和渗透。

• 全焊接阀体： 为了追求极致的抗泄漏性能，许多关键工位采用“全焊接”阀体结构。阀盖与阀体通过激光焊接或氩弧焊熔合为一体，彻底取消了阀体与阀盖之间的静密封垫片，完全消除了这一潜在泄漏点。

• 无腔体滞留设计： 阀腔内部结构应尽可能平滑，避免存在死角（Dead Leg）。死角不仅难以吹扫干净，还会成为腐蚀性介质和聚合物的聚集地。现代隔膜阀或直通式波纹管阀的设计，确保了流体流经阀门时能够完全置换，无残留。

第四章 综合技术趋势与选型建议

随着半导体制程向3nm/5nm迈进以及生物制药对无菌要求的提升，环氧乙烷用阀门的技术趋势呈现出“集成化”与“智能化”的特点。

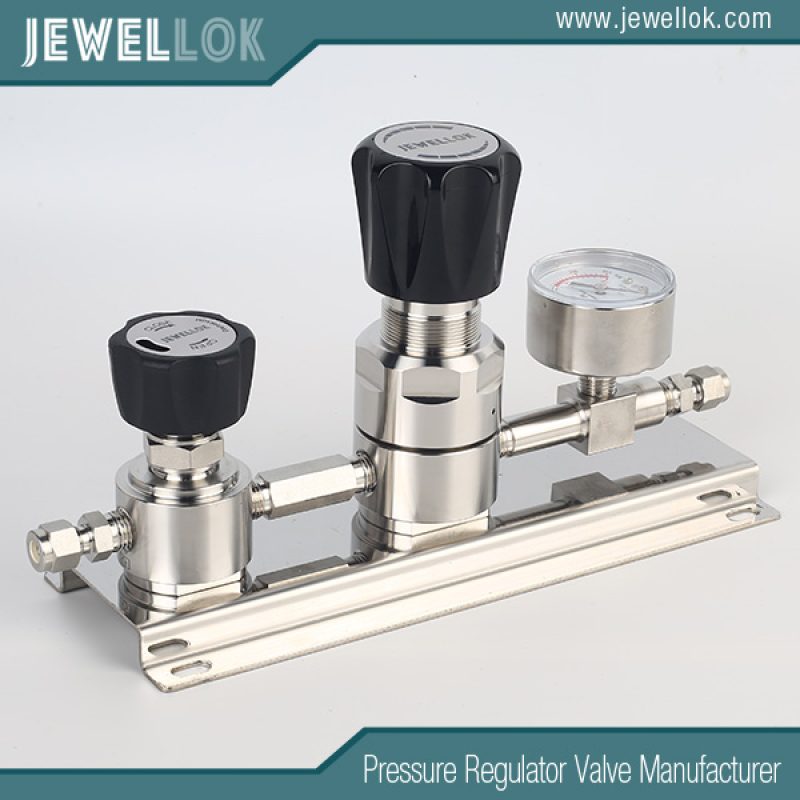

1. 气源处理面板的集成： 将多个隔膜阀或波纹管阀集成在一个基板上，通过焊接或表面安装技术连接，极大地减少了焊缝和接头数量，从源头降低了泄漏风险。

2. 表面处理技术的升级： 除了电解抛光，部分高端应用开始采用特殊涂层技术，如在内壁沉积超薄的非晶硅或类金刚石涂层，彻底隔离金属离子析出，满足最严苛的金属污染控制要求。

3. 在线监测： 针对环氧乙烷的剧毒和爆炸风险，智能阀门定位器或泄漏传感器逐渐普及。通过连续监测阀杆位置和声波/压力变化，可以提前预警密封失效，实现预测性维护。

选型决策树建议：

• 对于开关频繁、要求绝对零外漏的严酷工况（如钢瓶切换、反应器进料）：首选波纹管密封阀，阀座根据温度选择PCTFE或改性PTFE。

• 对于需频繁调节流量且含微量颗粒的工况：考虑高精度隔膜阀，隔膜材质选用强化PTFE/FFKM复合层，确保调节精度与寿命。

• 对于高温在线灭菌或强腐蚀环境：采用全金属硬密封球阀，配合哈氏合金阀体与stellite堆焊密封面。

结语

环氧乙烷气体超高纯阀门的耐腐蚀性与密封技术，是材料科学、精密加工与流体力学交叉的结晶。它不仅仅是一个机械部件，更是整个工艺系统安全、稳定、高纯度运行的守护者。从晶格级别的材料纯净度，到纳米级别的表面粗糙度，再到分子级别的密封结构设计，每一个细节的突破，都代表着对极限工况的又一次征服。随着未来化工与半导体技术的迭代，阀门技术也将持续向着“零泄漏、零污染、零故障”的终极目标迈进。
