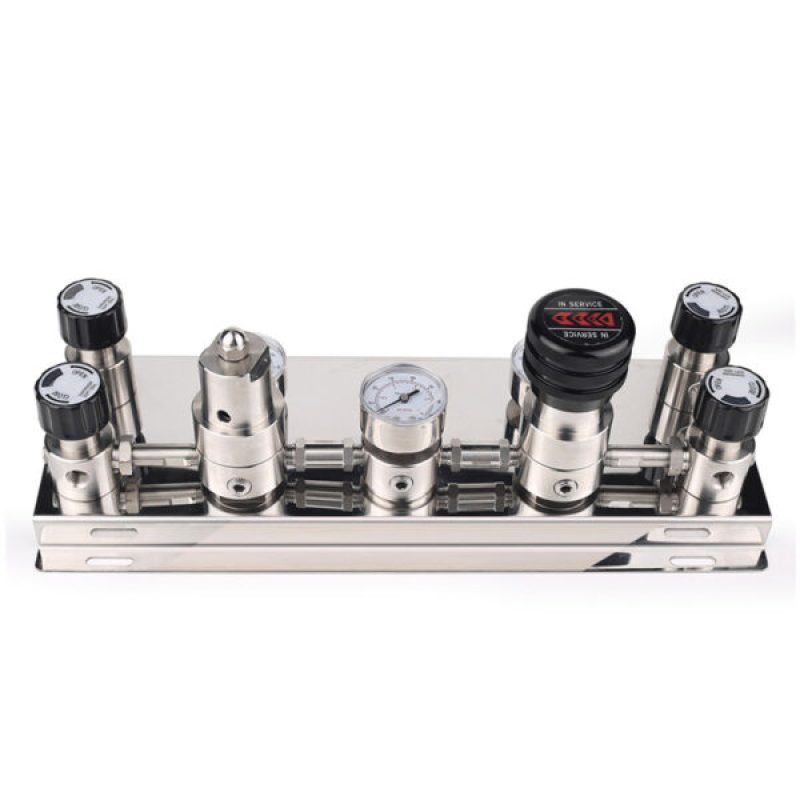

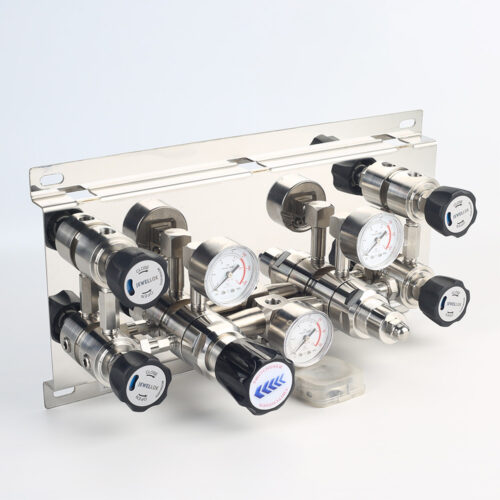

BA级半自动双瓶切换供气汇流排系统：原理、运作与核心价值

在需要持续、稳定供气的关键领域——如医院集中供氧、高端实验室特气供应、精密电子制造或工业切割焊接——供气系统的可靠性就是生命线。BA级半自动双瓶切换供气汇流排系统，正是为解决这一核心需求而设计的高可靠性气体供应方案。它巧妙融合了物理原理、机械控制与适度自动化，确保在主气源耗尽时，备用气源能在极短时间内、无人值守状态下自动无缝接续供气，将供气中断风险降至最低。

一、系统核心构成与技术原理

一套典型的BA级半自动双瓶切换汇流排系统由以下核心模块构成：

1. 气源输入单元：

   • 双瓶组： 两组或多组高压气瓶（通常为钢瓶或杜瓦罐），分别作为“使用侧”和“备用侧”。每组瓶数根据流量需求并联连接。

   • 瓶阀与连接： 每个气瓶配备手动瓶阀，通过高压金属软管或卡套接头连接到汇流排主管道。瓶组间通常有隔离阀。

2. 汇流减压单元：

   • 主管道： 汇集来自同组气瓶的气体。

   • 高压球阀/截止阀： 控制各组气瓶气源的通断。

   • 一级减压阀： 将气瓶输出的高压（如15-20MPa）初步降至中压（如1-4MPa），为后续精密调节和稳定供气奠定基础。

3. 核心切换控制单元（半自动核心）：

   • 精密压力传感器/开关： 实时监测“使用侧”减压后管路的气压。这是切换逻辑的“眼睛”。

   • 气动/电动切换阀： 通常是两位三通阀或两位五通阀。接收来自控制单元的信号，负责切换气体供应路径。这是切换动作的“执行手”。

   • 控制单元（逻辑控制器）： 系统的“大脑”。接收压力传感器的信号，当检测到使用侧压力低于预设的切换阈值（如1.2MPa，远高于设备所需最低压力）时，立即发出切换指令。BA级要求切换动作必须快速、可靠。

   • 报警压力开关： 当备用侧压力也过低（接近耗尽）或系统出现其他故障（如切换失败）时，触发声光报警器，提醒工作人员及时处理。

4. 输出与安全保障单元：

   • 二级减压阀： 将中压气体进一步精确减压至设备所需的工作压力（如0.4-0.8MPa），并提供稳定的输出流量。

   • 安全阀： 安装在各级减压阀后，防止下游阻塞等原因导致的超压危险。

   • 压力表： 清晰显示各级减压前后的压力状态，便于监控和调试。

   • 输出阀/接口： 连接至最终用气管网或设备。

   • 框架与防护： 固定所有组件，提供物理保护和操作空间，符合安全规范。

二、系统运作流程详解

1. 初始状态与正常供气：

   • 工作人员手动打开“使用侧”气瓶组的瓶阀和相应的高压球阀。备用侧气瓶组的瓶阀打开，但高压球阀关闭。

   • “使用侧”气瓶气体经一级减压阀降压后，流经处于“使用侧导通”状态的切换阀，再通过二级减压阀精确调压，稳定输出至用气点。

   • 控制单元持续监测使用侧减压后的压力。只要压力高于预设的切换阈值，系统保持当前状态。

2. 使用侧耗尽触发切换：

   • 随着持续消耗，“使用侧”气瓶压力逐渐下降。一级减压阀后压力也随之下降。

   • 当该压力降至预设的切换阈值（如1.2MPa）时，压力传感器/开关立即将此信号传送至控制单元。

   • 控制单元瞬间（通常在0.3秒内，满足BA级快速切换要求）发出电信号或气动信号。

3. 半自动切换执行：

   • 切换阀接收到控制信号，内部阀芯动作，切断流向“使用侧”的通路，同时打开流向“备用侧”的通路。

   • 此时，“备用侧”高压球阀仍处于关闭状态！这是“半自动”的关键点之一。系统完成了气路逻辑切换，但尚未实际连通备用气源。

4. 人工介入与备用源启用：

   • 切换动作触发声光报警（通常是黄色报警），指示“使用侧耗尽，请切换气源”。

   • 工作人员听到/看到报警后，进行以下关键手动操作：

     • 关闭“使用侧”的高压球阀。 隔离已耗尽的气瓶组。

     • 打开“备用侧”的高压球阀。 此时，备用气源的气体才真正通过已切换好的通路（经由切换阀），流向二级减压阀和输出端，恢复供气。

   • 系统状态更新：原“备用侧”成为新的“使用侧”。

5. 复位与新循环：

   • 工作人员更换已耗尽的气瓶组（原使用侧），充满气后，将其高压球阀关闭，瓶阀打开。该瓶组成为新的“备用侧”。

   • 系统准备就绪，等待下一次主用气源耗尽和切换报警。控制单元会持续监测当前“使用侧”（即原备用侧）的压力。

三、“半自动”的精髓与BA级的关键要求

• “半自动”的含义： 系统自动检测压力低信号并完成内部气路切换阀的逻辑切换，但最终启用备用气源（打开备用侧高压球阀）和隔离耗尽气源（关闭使用侧高压球阀）的操作必须由人工完成。这避免了因误报警或小故障导致不必要的完全自动切换，同时保留了人工确认环节，提高了安全性，降低了复杂度和成本。

• “BA级”的核心要求：

  • 快速切换： 从检测到压力低至切换阀完成动作的时间极短（通常要求≤0.5秒），确保下游压力波动在设备允许范围内（如压力下降≤0.02MPa），实现真正意义上的不间断供气（Uptime）。这是区别于普通非BA级系统的最重要指标。

  • 高可靠性： 压力传感器、控制单元、切换阀等关键部件需选用高可靠性品牌产品，设计上考虑冗余或故障安全模式（Fail-Safe），确保切换动作万无一失。BA级系统通常要求MTBF（平均无故障时间）非常高。

  • 冗余设计： 双瓶组本身就是物理冗余。关键控制部件（如双压力开关）也可能采用冗余配置。

  • 严格的安全规范： 符合相关的压力容器、压力管道、气体安全等国家标准（如GB 50030-2013《氧气站设计规范》对医用氧的要求）和行业规范。安全阀、压力表需定期校验。

  • 报警功能： 必须配备完善的报警系统（切换报警、备用源低压报警、故障报警等），及时通知人员处理。

四、系统优势与应用场景

• 核心优势：

  • 持续不间断供气： BA级快速切换是核心价值，保障关键工艺或生命支持不中断。

  • 高可靠性： 满足严苛应用环境对供气稳定性的要求。

  • 安全性高： 半自动设计减少误动作，多重安全措施（减压、泄压、报警）保障。

  • 集中管理，效率提升： 减少频繁换瓶操作，提高气瓶利用率和管理效率。

  • 输出压力稳定： 两级减压确保最终输出压力波动极小。

• 典型应用场景：

  • 医疗领域： 医院中心供氧系统、手术室、ICU、高压氧舱。

  • 实验室： 需要高纯气体（如氮气、氩气、氢气、特殊混合气）连续供应的分析仪器（GC, GC-MS, ICP-MS）、反应设备。

  • 电子制造： 半导体、光伏、LED生产中的工艺气体（N2, Ar, H2, SiH4等）供应。

  • 工业制造： 激光切割/焊接保护气（N2, O2, Ar）、金属热处理保护气、食品饮料包装气（N2, CO2）。

  • 其他： 潜水供气、消防呼吸空气充填站等。

五、操作、维护与安全规范

• 操作： 人员需经过专业培训，熟悉系统原理、阀门位置、切换流程和报警含义。严格遵守操作规程，特别是在报警后执行手动切换和换瓶操作时。

• 维护：

  • 定期检查： 检查泄漏（肥皂水或检漏仪）、压力表读数、安全阀铅封、报警功能。

  • 定期校验： 压力表、安全阀、压力传感器/开关需按法规要求定期送检。

  • 减压阀维护： 定期检查出口压力稳定性，必要时清洗或更换阀芯阀座。

  • 切换功能测试： 定期模拟主路压力低，测试切换阀动作和报警是否正常。

• 安全规范：

  • 气瓶必须妥善固定，防止倾倒。

  • 操作时佩戴防护眼镜和手套。

  • 系统必须良好接地，防止静电。

  • 严禁油脂接触氧气系统部件！

  • 在通风良好区域操作，尤其是可燃或有毒气体。

  • 严格遵守相关气体的安全技术说明书（MSDS）要求。

结论

BA级半自动双瓶切换供气汇流排系统，通过其精妙的“自动感知+逻辑切换+人工确认启用”的半自动设计理念，并严格满足BA级在快速性、可靠性和安全性方面的严苛要求，为依赖连续稳定气源的众多关键应用场景提供了强大保障。理解其运作原理、核心组件功能以及“半自动”与“BA级”的内涵，对于系统的正确选型、安全操作、规范维护至关重要。在医疗救治、精密实验和高端制造等领域，这套系统默默守护着气体的生命线，是现代工业和科技设施中不可或缺的可靠后盾。
