在高科技制造业的脊梁——半导体、光伏、生物制药、集成电路等产业中，有一种“血液”在密闭的管道系统中无声地流淌，它就是特种气体（特气）。这些气体或具超高纯度（如电子级5N、6N甚至9N以上），或具剧毒（如砷烷、磷烷）、或具强腐蚀性（如氯气、氟气）、或属易燃易爆（如硅烷、氢气），其输送的安全与纯净直接决定了产品的良率、生产的安全乃至企业的命脉。而控制这一“血液”精准、安全流动的“心脏瓣膜”与“关节”，正是特气管道配件与核心的特气接头。它们虽小，却是维系整个高纯工艺系统稳定运行的守护神。

一、 特气系统：为何配件与接头如此关键？

特气系统远非普通的流体管道，它是一个极度精密和高要求的生态系统。任何微小的泄漏、颗粒污染物或金属离子析出，都可能导致灾难性后果。

• 安全是第一生命线：对于有毒气体，ppm（百万分之一）级别的泄漏就足以对人员造成严重健康威胁；对于易燃易爆气体，微量的泄漏与空气混合，即可能引发燃烧或爆炸。因此，接头与配件的首要任务是实现“零泄漏”。
• 纯度是工艺的灵魂：在半导体制造中，一个微米级的尘埃或一个金属离子都可能毁掉一颗价值不菲的芯片。特气接头和管道内部的任何死角、粗糙表面或材料析出物，都会成为污染气体的源头，导致产品缺陷。
• 稳定性是生产的保障：高科技制造设备24小时不间断运行，要求特气供应系统必须长期稳定、可靠。接头与配件的耐腐蚀性、抗疲劳性和机械强度，是保障持续生产的基石。

因此，特气管道配件与接头，是连接气源端、输送管道和最终使用点设备之间的关键枢纽，其性能直接决定了整个特气系统的等级。

二、 特气管道配件的核心构成与技术内涵

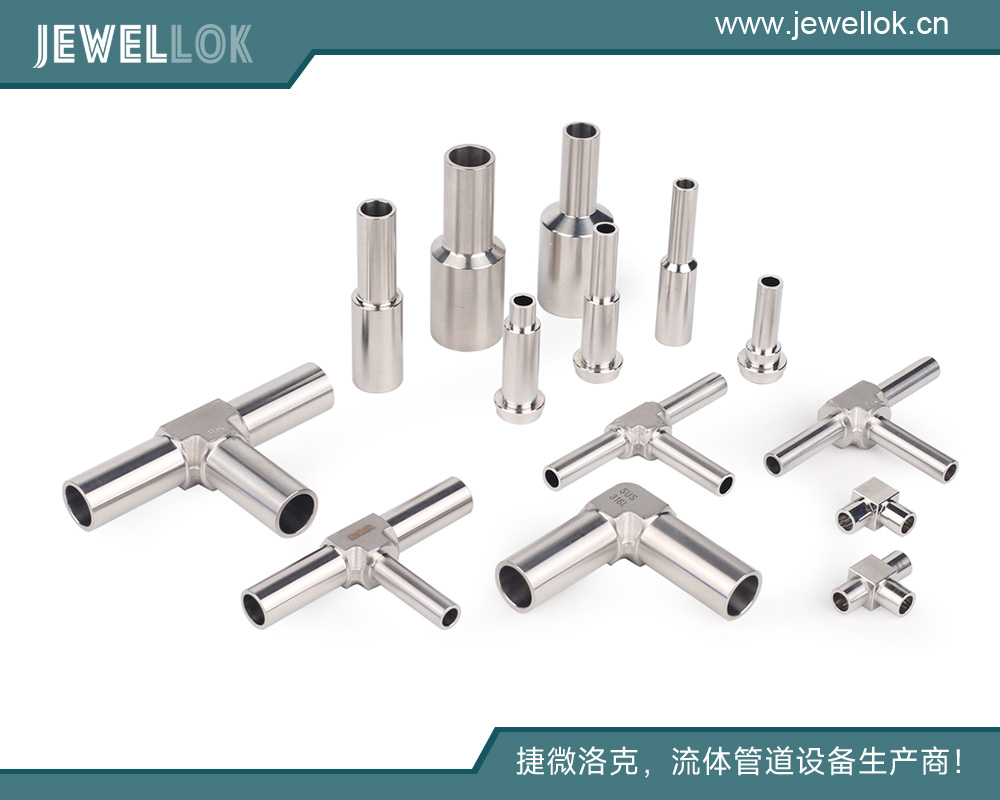

特气管道系统是一个整体，除了主管道（通常为EP级不锈钢316L或电解抛光EP管）外，其配件家族主要包括：

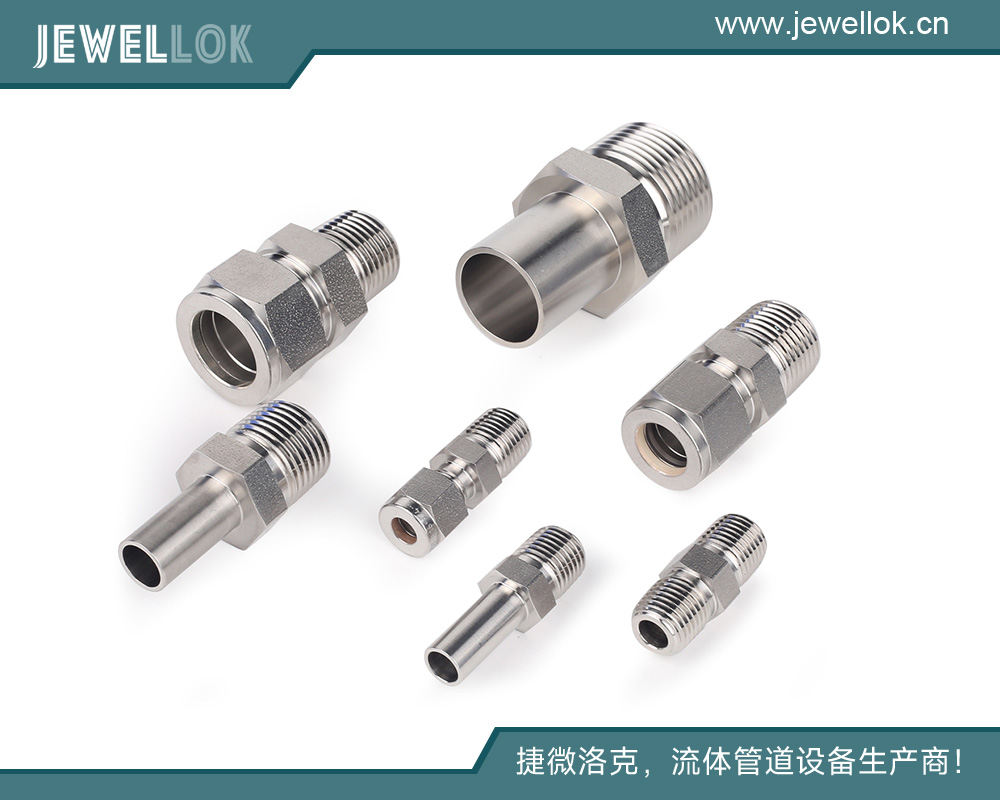

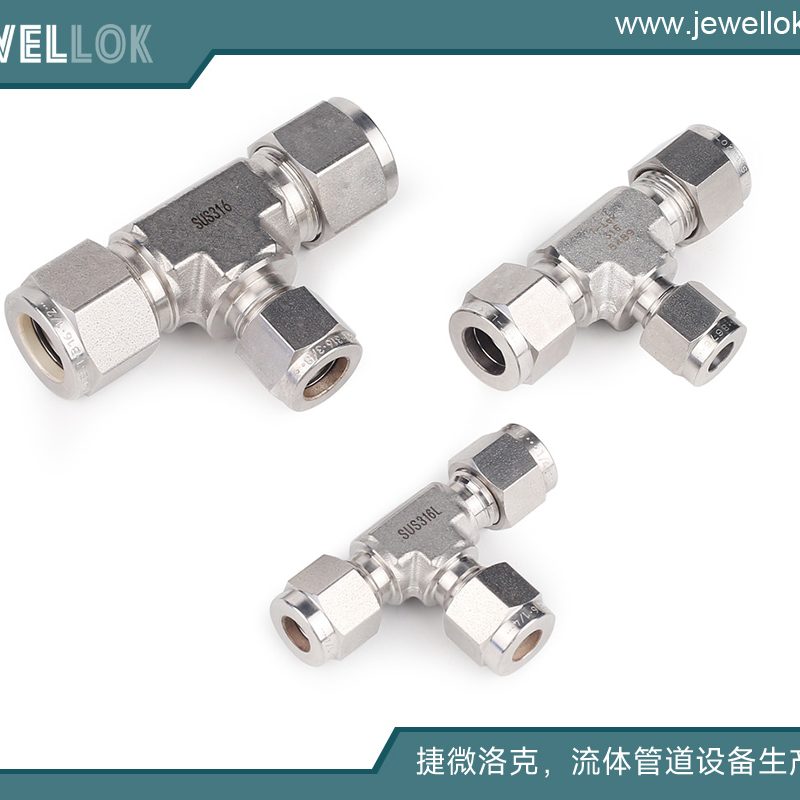

• 卡套管接头：最常用的连接方式，如VCR®、DF系列金属面密封接头。
• 波纹管接头：用于需要柔性连接、补偿振动或热胀冷缩的部位。
• 调压阀：精密控制出口压力，确保工艺设备的稳定供气。
• 阀门：包括隔膜阀、球阀等，用于气体的通断控制。
• 过滤器：去除气体中微米级、纳米级的颗粒污染物。
• 压力表与传感器：实时监控系统压力。
• 气柜与VMB/VMP：集成了多种配件的气体分配模块。

所有这些配件的设计与制造，都围绕着以下几个核心技术内涵：

1. 材料科学：与气体的“兼容性”

材料选择是基础，核心原则是耐腐蚀性与纯净度。

• 不锈钢316L VIM-VAR：这是主流选择。316L低碳含量避免了晶间腐蚀。而VIM-VAR（真空感应熔炼-真空电弧重熔）双真空工艺，极大地去除了材料中的非金属夹杂物和气体含量，提供了极高的纯净度和抗腐蚀能力。
• 哈氏合金：对于腐蚀性极强的气体，如HCl、Cl₂，需要采用更高等级的镍基合金，如哈氏C-276。
• 表面处理——电解抛光：通过电化学工艺，使金属表面形成一层极薄、均匀、致密的钝化膜（主要为Cr₂O₃），这不仅大幅提高了耐腐蚀性，更重要的是将表面粗糙度降至极低（如Ra < 0.25 µm），从而减少颗粒吸附和残留，便于吹扫和清洁。

2. 结构设计：向“死角”宣战

在特气系统中，任何气体可能滞留、无法被有效吹扫的区域都称为“死角”。死角会导致气体置换不彻底、批次污染和安全隐患。

• 零死角设计：在阀门和接头设计中，通过优化内部流道，确保在关闭状态下，阀腔与流道平齐或体积最小化，从而实现近乎为零的死角体积。
• 焊接技术：配件之间的连接大量采用自动轨道焊。这种焊接在保护气体环境下进行，内表面成型均匀光滑，无裂纹和气孔，强度和洁净度远高于手动焊接，是实现高完整性管道系统的关键。

三、 特气接头：技术皇冠上的明珠

在众多配件中，特气接头是最具代表性的核心元件，其技术含量最高。其中，VCR® 和 DF 系列金属面密封接头是绝对的主流。

1. 工作原理：金属面密封的魅力

与传统依靠螺纹挤压软质垫圈（如PTFE）的接头不同，高端特气接头采用金属面密封 原理。

• 核心组件：包括接头本体、螺母、前压环和最重要的金属垫圈（通常为镍合金或不锈钢）。
• 密封过程：当拧紧螺母时，推力通过前压环精确地传递到金属垫圈上，使其两侧的球形或锥形表面与接头本体和配件上的密封面产生巨大的接触应力。这种应力使垫圈金属产生可控的塑性变形，填充两个密封面之间微观的不平整处，从而形成一个永久性的、无泄漏的金属与金属之间的密封。

优势：

• 超高密封性：可实现10-9 atm cc/sec的氦气检漏率，真正意义上接近“零泄漏”。
• 耐高温、耐腐蚀：全金属结构，无高分子材料，可承受高温烘烤（用于系统除湿、除污）和强腐蚀性气体的侵蚀。
• 抗振动松动：由于是面接触和塑性变形，其抗振动性能远优于依靠摩擦力的螺纹密封。
• 可重复安装：高质量的金属垫圈在一定次数内可以重复使用，而不会显著影响密封性能（但通常建议关键工位更换新垫圈）。

2. 类型与应用场景

• VCR®：Gland & Ferrule 结构，其核心是用一个独立的金属垫圈进行端面密封。它是不可重复使用的（指垫圈），但密封性能极佳，是所有高纯、高危特气系统的标准配置，常用于气瓶柜、VMB、与设备接口等需要绝对可靠性的点位。
• DF：Double Ferrule 结构，通过两个卡套（前卡套和后卡套）的机械咬合实现密封和抓管。它是可重复安装的，但密封等级略低于VCR。通常用于吹扫气、尾气等非核心危险气路，或仪表气等中等要求的场合。
• 选择指南：对于剧毒、易燃、自燃、高腐蚀性或纯度要求极高的气体，必须选用VCR等金属面密封接头。对于氮气等惰性吹扫气或要求不高的场合，可考虑使用DF接头以降低成本。

四、 选型、安装与维护：实践中的严谨艺术

即便拥有最好的配件，不当的选型、粗糙的安装和缺失的维护也会前功尽弃。

• 科学选型：
• 气体相容性：首要考虑！确认接头材料是否能耐受所输送的气体。
• 压力与温度等级：根据系统的最大工作压力和温度范围选择。
• 接口标准：确保与上下游设备或管道的接口尺寸和标准（如1/4”、3/8” Swagelok®、Parker等）匹配。
• 洁净度等级：根据工艺要求，选择相应EP等级和包装（通常在Class 100洁净环境下清洗和包装）。

• 精准安装：
• 洁净环境：安装应在尽可能洁净的环境中进行，避免打开包装后受到污染。
• 规范扭矩：必须使用扭矩扳手！过紧会损坏垫圈或螺纹，过紧会导致泄漏。严格按照制造商提供的扭矩值进行操作。
• 吹扫与检漏：系统安装完成后，必须使用高纯惰性气体进行充分吹扫，然后使用氦质谱检漏仪对所有连接点进行百分之百的泄漏检测。

• 生命周期管理：
• 定期巡检与检漏：建立定期巡检制度，对关键接头进行周期性检漏。
• 备件管理：储备关键型号的接头和垫圈备件。
• 人员培训：操作和维护人员必须经过专业培训，深刻理解其重要性和操作规范。

五、 总结与展望

特气管道配件与特气接头，这些精密的工业元件，是现代高科技制造业不可或缺的基础。它们承载的不仅仅是特殊气体，更是对安全的极致追求、对纯净的苛刻守护和对稳定的永恒承诺。随着半导体工艺节点向3nm、2nm乃至更先进制程迈进，对特气纯度和输送控制精度的要求将愈发严苛，这必然推动着特气接头技术向着更低的颗粒析出、更低的出气率、更智能的（如集成传感器）和更集成的模块化方向持续演进。

在中国全力攻坚“卡脖子”技术、大力发展高端制造业的今天，实现高等级特气系统及其核心配件接头的自主研发与国产化，具有极其重要的战略意义。只有掌握了这些“生命线”上的“守护神”，我们才能真正筑牢自主可控的先进制造根基。
