在半导体制造、OLED显示、光伏电池、生物制药及精密实验室等高端产业中，气体纯度直接决定工艺稳定性、产品良率以及设备运行安全性。随着先进制造工艺不断向更小节点、更高洁净度方向发展，适用于高纯度应用的316L不锈钢UHP气体输送系统（Ultra High Purity Gas Delivery System） 已成为现代工业生产中不可或缺的核心基础设施。

相比普通工业气体系统，UHP气体输送系统不仅要求输送介质具备超高纯度，还要求整个系统在材料、表面处理、焊接工艺、密封技术以及自动控制方面达到极其严苛的标准。

那么，为什么316L不锈钢成为UHP系统的首选材料？一套真正符合高纯应用要求的316L UHP气体输送系统应具备哪些技术特征？

本文将进行全面解析。

什么是UHP气体输送系统？

UHP（Ultra High Purity）即“超高纯度”。通常情况下，高纯气体纯度可达到99.999%（5N）甚至99.9999999%（9N）等级。

UHP气体输送系统是专门用于：

• 高纯工艺气体输送
• 特种气体控制
• 精确压力调节
• 自动化供气管理
• 气体污染控制

的专业系统。

其核心目标包括：

• 防止颗粒污染（Particle Control）
• 降低析气（Outgassing）
• 消除死角残留（Dead Volume Elimination）
• 保持系统密封完整性
• 提升工艺重复稳定性

在半导体晶圆厂中，即使只有ppm甚至ppb级别的杂质污染，也可能造成晶圆缺陷、薄膜失效或工艺报废。

因此，材料选择成为整个系统设计中的第一关键因素。

为什么316L不锈钢成为UHP系统首选材料？

在高纯气体输送领域，316L Stainless Steel几乎已经成为行业标准。

这并非偶然。

1. 卓越耐腐蚀性能

316L属于奥氏体不锈钢。

其成分中含有较高比例的：

• Cr（铬）
• Ni（镍）
• Mo（钼）

特别是钼元素的加入，使其相比304不锈钢拥有更优异的：

• 点蚀抵抗能力
• 缝隙腐蚀耐受性
• 化学稳定性

面对：

• NH₃（氨气）
• HCl（氯化氢）
• Cl₂（氯气）
• SiH₄（硅烷）
• PH₃（磷烷）

等特种工艺气体时，316L可保持长期稳定运行。

2. 极低碳含量降低污染风险

“L”代表Low Carbon（低碳）。

316L碳含量通常小于0.03%。

低碳优势包括：

• 降低晶间腐蚀
• 减少焊接敏化
• 提高焊接区域稳定性
• 减少杂质释放

在UHP系统中，焊缝区域往往是污染风险最高的位置。

低碳316L可有效提升系统洁净度与长期可靠性。

3. 更低析气率（Outgassing Rate）

析气现象是高纯气体系统的重要挑战。

普通金属表面容易吸附：

• 水分
• 氧气
• 有机污染物
• 微量杂质

当系统运行时，这些吸附物可能再次释放进入气路。

结果包括：

• 工艺漂移
• 产品污染
• 参数波动
• 良率下降

316L经过专业表面处理后，可显著降低析气率，非常适用于超高纯工艺环境。

BA与EP表面处理：UHP系统性能核心

单纯采用316L材料并不足以满足超高纯应用要求。

真正影响洁净等级的关键，在于内部表面处理工艺。

目前行业主要采用两种方案：

BA（Bright Annealed）光亮退火管

BA管在氢气保护环境下完成高温退火。

其特点包括：

• 表面平滑
• 氧化层较少
• 良好机械性能
• 成本相对较低

常见表面粗糙度：

Ra ≤0.5 μm

适用于：

• 一般高纯气体系统
• 光伏行业
• LED制造
• 分析实验室

EP（Electropolished）电解抛光管

EP工艺属于更高等级表面处理。

通过电化学方式去除微观凸峰，可显著降低表面粗糙度。

典型指标：

Ra ≤0.25 μm

甚至：

Ra ≤0.13 μm

优势包括：

• 降低颗粒产生
• 更低吸附率
• 更低析气
• 更易吹扫
• 提高洁净等级

EP管广泛用于：

• 半导体Fab
• 芯片制造
• ALD/CVD工艺
• 特种气体系统

对于先进制程而言，EP处理已成为高端316L UHP气体管路系统的重要配置。

316L UHP气体输送系统核心组成

完整的高纯气体系统通常由多个子系统组成。

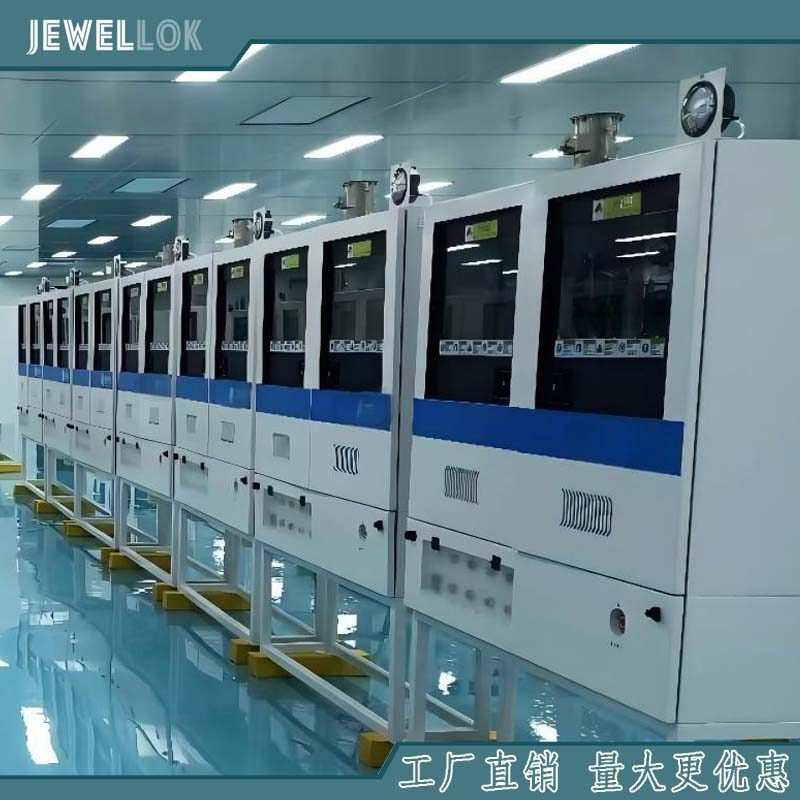

1. Gas Cabinet（气体柜）

Gas Cabinet是系统安全管理中心。

主要功能包括：

• 气瓶容纳
• 气体切换
• 压力调节
• 自动监测
• 泄漏报警

对于有毒、易燃、腐蚀性气体而言，气体柜尤为关键。

系统通常集成：

• PLC控制
• HMI界面
• 自动切断阀
• Vent排放模块
• 气体检测器

2. VMB/VMP阀门歧管箱

Valve Manifold Box主要用于工艺设备分配供气。

功能包括：

• 气体切换
• 分支控制
• 流量调节
• Purge吹扫

模块化设计有助于：

• 降低维护成本
• 提高扩展性
• 优化管路布局

3. UHP调压器（Pressure Regulator）

稳定压力输出是高纯系统的核心要求。

高品质316L调压器应具备：

• 高精度控制
• 极低内部死体积
• 高循环寿命
• 低泄漏设计

双级调压结构通常用于要求更高稳定性的场景。

4. UHP隔膜阀（Diaphragm Valve）

隔膜阀是高纯系统最常见的控制元件。

相比球阀或普通截止阀，其优势包括：

• 零颗粒设计
• 极低死角
• 更高密封等级
• 更优洁净性能

常见泄漏等级要求：

≤1×10⁻⁹ atm·cc/sec He

这是半导体行业普遍采用的氦检漏标准。

自动化控制正在成为行业新趋势

现代316L UHP气体输送系统已经不再是简单管路组合。

智能化、自动化正在成为主流方向。

先进系统通常集成：

• PLC控制器
• SCADA监控
• Remote Monitoring
• 数据记录
• 报警联锁
• 自动切换

自动化优势包括：

提高运行安全性

实时监控：

• 压力异常
• 流量偏移
• 泄漏风险
• 温度变化

系统可自动执行紧急切断。

提高生产效率

自动气瓶切换减少停机时间。

连续供气能力明显增强。

降低人为误操作

自动化逻辑控制可减少人工干预带来的风险。

316L UHP系统在各行业中的典型应用

半导体制造

这是UHP系统最重要应用领域。

常见工艺包括：

• CVD
• PVD
• Etching
• ALD
• Ion Implantation

涉及气体包括：

• Ar
• N₂
• H₂
• SiH₄
• NH₃
• NF₃

任何微小污染都可能影响晶圆良率。

因此，高等级316L EP管路成为行业标准。

OLED与显示面板

显示产业对气体稳定性同样要求极高。

高纯气体广泛用于：

• 真空沉积
• 腔体吹扫
• 工艺保护气

316L UHP系统可确保工艺一致性。

光伏新能源

TOPCon、HJT及先进电池工艺持续提升气体洁净要求。

应用气体包括：

• H₂
• N₂
• NH₃

高纯316L系统可提高电池转换效率与工艺稳定性。

生物制药行业

制药生产对污染控制极其严格。

316L高纯系统广泛用于：

• 无菌供气
• 发酵系统
• CIP/SIP流程
• 洁净实验室

其耐腐蚀性与易清洁特性具有明显优势。

如何选择适用于高纯度应用的316L不锈钢UHP气体输送系统？

采购时建议重点关注以下技术参数：

材料认证

确认是否符合：

• ASTM A269
• SEMI标准
• 316L UHP等级要求

表面粗糙度

建议明确要求：

BA：

Ra≤0.5 μm

EP：

Ra≤0.25 μm

焊接工艺

优先选择：

• Orbital Welding（自动轨道焊）
• 内窥镜焊缝检测
• Weld Log记录

洁净包装

高纯组件应采用：

• Class 100/1000洁净包装
• 双层真空密封
• 氮气保护包装

泄漏测试

必须进行：

Helium Leak Test。

确保系统达到超高密封标准。

未来发展趋势：更智能、更洁净、更高集成化

随着先进制造不断升级，未来316L UHP气体输送系统将呈现三大发展方向。

第一，智能化。

AI监测、预测性维护、数字化工厂集成将快速普及。

第二，更高洁净度。

亚纳米级污染控制需求将推动更高等级EP表面工艺发展。

第三，模块化设计。

预制模块、标准化集成解决方案将缩短项目交付周期。

结语

在半导体、新能源、显示面板、生物制药等高端产业中，适用于高纯度应用的316L不锈钢UHP气体输送系统不仅是一套供气设备，更是保障工艺稳定、安全运行与产品质量的重要基础设施。

从316L材料选择，到BA/EP表面处理，再到自动化控制、泄漏管理及系统集成，每一个细节都直接影响最终性能。

随着超高纯制造时代加速到来，具备低析气、高耐腐蚀、超洁净、智能控制能力的316L UHP气体输送系统，将持续成为高端工业气体工程领域的重要技术方向。
