手动双侧减压供气大流量阀组控制面板 带吹扫排空 高纯氧气氮气氢气甲烷乙炔特气减压阀组汇流排
手动双侧减压供气大流量阀组控制面板 带吹扫排空 高纯氧气氮气氢气甲烷乙炔特气减压阀组汇流排
产品特点
• 壁挂式取压点
• Jewellok系列单级调压器
• 316L不锈钢阀体和阀盖，适用于惰性、反应性、易燃、氧化性气体及最高 6.0 级混合气体
• 316L 不锈钢阀体和阀盖，适用于腐蚀性气体
• 模块化设计
• 隔膜式截止阀
• 适用于高达 100 bar 的入口压力
• 经测试可用于氧气
典型应用
• 组件测试
• 校准系统
• 实验室压力控制
• 高压取样系统
• 服务和测试设备
技术参数
| 类型 | 单级 |
| 入口压力 P1: | 最大100 bar |
| 出口压力 P2: | 2/4/10/20/50 bar |
| 材料 | |
| 阀体调节器和阀门： | 见订购信息 |
| 阀座（调节器）: | PCTFE |
| （截止阀）: | PTFE |
| 隔膜（调节器）: | Hastelloy® C276 |
| 过滤器: | SS 316L |
| 温度范围: | -30oC to +74oC |
| 泄漏率（至大气）： | 1×10-8 mbar I/s He |
| （通过阀座）: | 1×10-6 mbar I/s He |
| 流量: | Cv=0.07 |
| 重量: | 4.1~5.7kg |

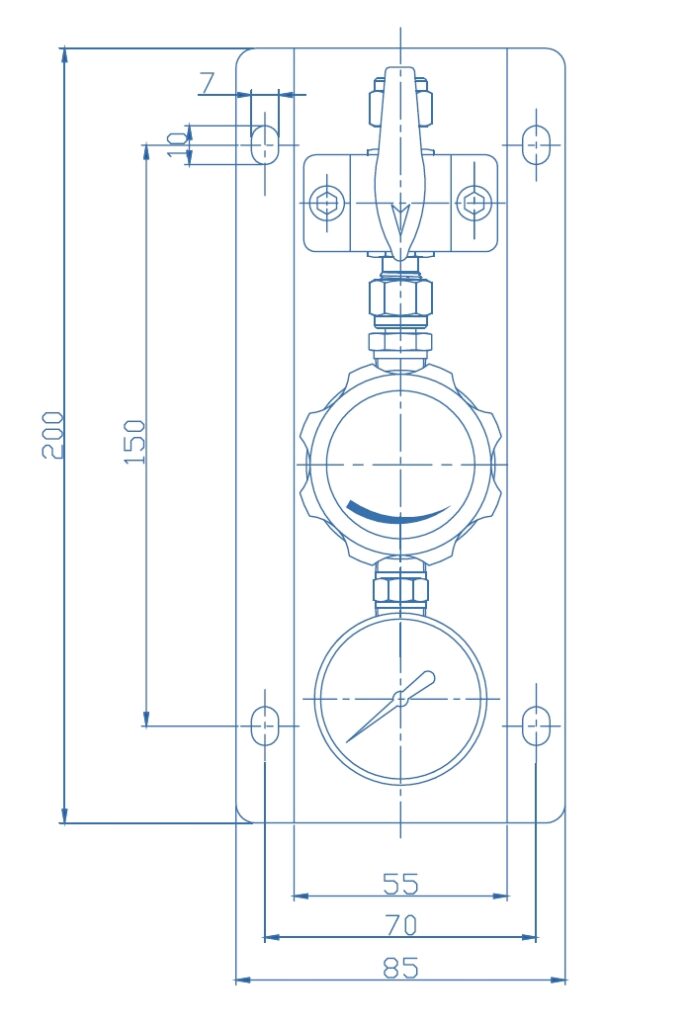

尺寸 (mm)
*如图所示，出口连接为无球阀型号。

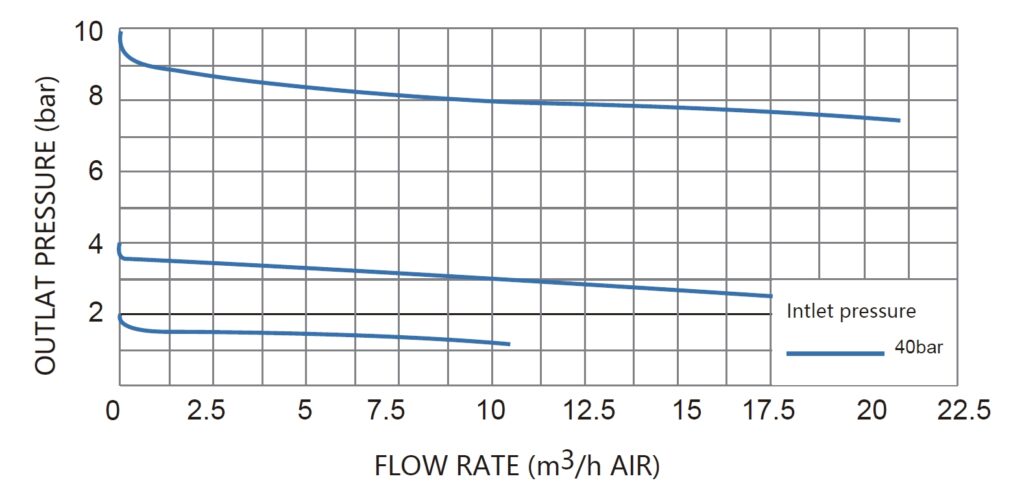

流程图

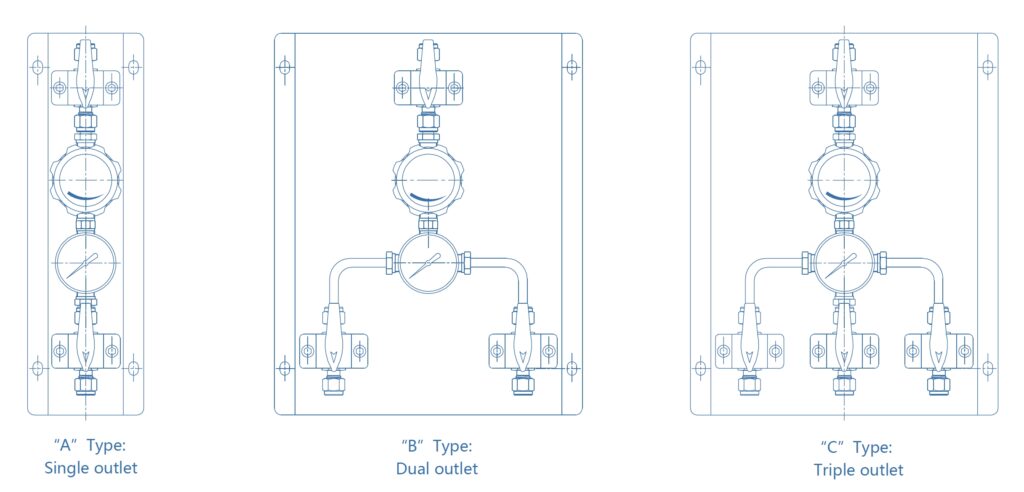

示意图

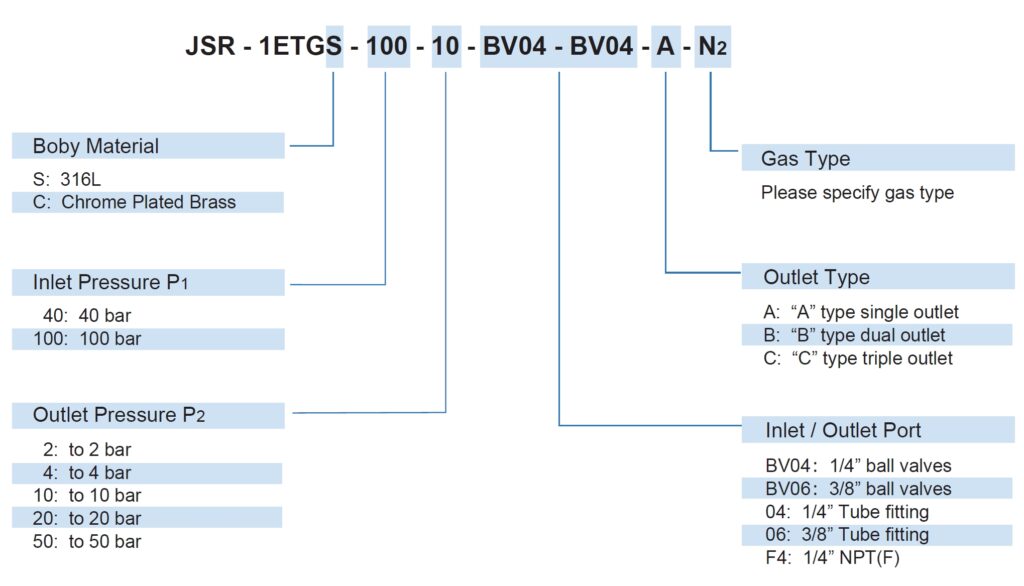

订购信息
