在半导体、光伏、液晶面板、生物制药以及高纯气体输送领域中，气体系统的洁净度直接影响产品良率与生产稳定性。随着先进制程不断向更小线宽发展，工艺设备对流体控制元件的洁净等级、耐腐蚀性能以及密封可靠性提出了更高要求。在这样的背景下，带电解抛光316L不锈钢阀体的超高纯度隔膜阀（Ultra High Purity Diaphragm Valve）逐渐成为高端气体输送系统中的核心组件。

本文将从材料特性、电解抛光工艺、隔膜阀结构、应用场景以及选型优势等多个方面，深入解析这种超高纯度隔膜阀为何能够广泛应用于现代高洁净工业系统。

一、什么是超高纯度隔膜阀

超高纯度隔膜阀是一种专门用于高洁净、高纯度气体或化学介质控制的精密阀门。其主要特点是采用金属隔膜结构，将执行机构与流体完全隔离，从而避免污染物进入介质流道。

与普通球阀、针阀相比，超高纯度隔膜阀具有以下特点：

• 无死角流道设计
• 极低颗粒释放
• 高洁净内表面
• 极低泄漏率
• 优异的耐腐蚀能力
• 支持高纯气体及危险化学品输送

在半导体行业中，超高纯度隔膜阀通常被安装在：

• 特气柜（Gas Cabinet）
• 气体面板（Gas Panel）
• VMB/VMP系统
• 化学品输送系统
• CVD/PVD设备
• ALD工艺系统
• 高纯气体管路

其核心目标是确保工艺气体在输送过程中不会受到污染。

二、316L不锈钢为何成为UHP阀门首选材料

1. 316L不锈钢的基本特性

316L属于低碳奥氏体不锈钢，因其优异的耐腐蚀性能和加工性能，被广泛应用于超高纯度系统。

其主要化学成分包括：

• 铬（Cr）
• 镍（Ni）
• 钼（Mo）

其中钼元素的加入，使其在耐氯离子腐蚀方面明显优于304不锈钢。

“L”代表低碳（Low Carbon），能够有效减少焊接后的晶间腐蚀风险。

2. 316L在半导体行业中的优势

（1）耐腐蚀能力强

半导体工艺中常使用：

• HCl
• HF
• NH3
• Cl2
• SiH4
• 特种腐蚀性气体

316L不锈钢能够在复杂化学环境中保持稳定。

（2）低析出率

高纯系统最忌讳金属离子析出污染晶圆。

316L经过高纯处理后：

• 金属析出率低
• 表面稳定
• 不易产生颗粒

（3）优秀焊接性能

自动轨道焊是半导体管路的重要工艺。

316L非常适合：

• orbital welding
• BA管焊接
• EP管焊接

能够减少焊缝污染与氧化。

三、电解抛光（Electropolishing）工艺的重要性

如果说316L不锈钢决定了阀门的基础性能，那么电解抛光则决定了其洁净等级。

1. 什么是电解抛光

电解抛光（EP）是一种利用电化学原理对金属表面进行微观平滑处理的工艺。

其工作原理是：

• 工件作为阳极
• 特殊电解液作为介质
• 表面凸起部分优先溶解

最终形成：

• 更平滑的金属表面
• 更稳定的钝化层
• 更低的颗粒附着率

2. 电解抛光对UHP阀门的意义

（1）降低表面粗糙度

普通机械加工后的不锈钢表面存在：

• 刀痕
• 微孔
• 微裂纹

这些区域容易：

• 藏污纳垢
• 吸附气体
• 产生颗粒

经过EP处理后，表面粗糙度可达到：

• Ra ≤ 25 μin
• 甚至Ra ≤ 10 μin

极大提高洁净度。

（2）减少颗粒污染

半导体生产中，即使微米级颗粒也可能导致晶圆报废。

EP表面具有：

• 更低颗粒脱落率
• 更少污染源
• 更高工艺稳定性

因此广泛应用于：

• UHP气体系统
• 超洁净液体输送
• 高纯化学品控制

（3）提高耐腐蚀性能

电解抛光后，316L表面会形成更均匀的氧化钝化层。

其优势包括：

• 抗氧化能力更强
• 更耐酸碱腐蚀
• 延长阀门寿命

（4）降低气体吸附

粗糙表面容易吸附：

• 水分
• 氧气
• 工艺残留气体

而EP表面更加致密光滑，可降低：

• outgassing（放气）
• moisture retention（水分残留）

对于高纯气体系统极其重要。

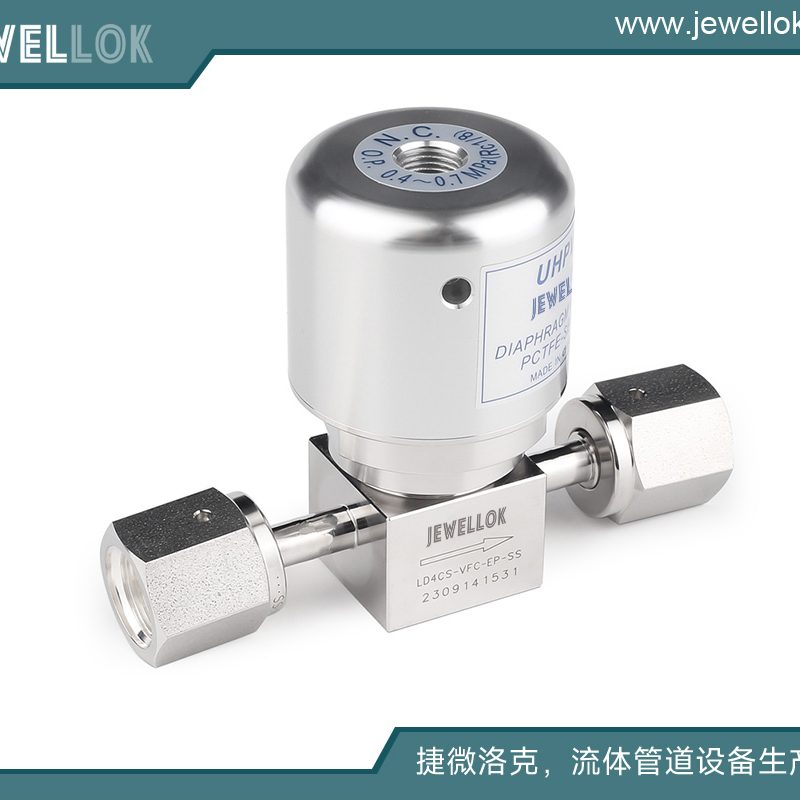

四、超高纯度隔膜阀的核心结构

1. 隔膜密封结构

隔膜阀最大的特点是：

隔膜将介质与执行机构完全隔离。

这样可以避免：

• 润滑剂污染
• 金属颗粒进入流道
• 外部空气污染

通常采用：

• Hastelloy隔膜
• Co-Ni合金隔膜
• 高寿命金属膜片

2. 无死角流道设计

高纯系统最怕“死角”。

死角容易导致：

• 气体滞留
• 化学残留
• 颗粒堆积

UHP隔膜阀通常采用：

• 零死角设计
• 流线型流道
• 最小滞留体积

提高系统吹扫效率。

3. 高洁净焊接接口

常见接口包括：

• VCR接头
• 焊接端
• Face Seal接口

这些接口可实现：

• 高密封性
• 低泄漏率
• 更高洁净等级

五、带EP 316L阀体的UHP隔膜阀主要应用领域

1. 半导体行业

这是最主要应用领域。

主要用于：

• 特种气体输送
• 晶圆制造
• CVD设备
• ALD设备
• Etching系统

常见气体包括：

• 氢气
• 氮气
• 氩气
• 氨气
• 氯化气体

2. 光伏产业

TOPCon与HJT电池生产过程中，对高纯气体要求越来越高。

EP隔膜阀能够：

• 降低颗粒污染
• 提高电池良率
• 保证工艺稳定

3. 生物制药

制药行业需要：

• 无菌环境
• 高洁净流体控制
• 耐腐蚀性能

316L EP阀门广泛用于：

• CIP/SIP系统
• 纯化水系统
• 药液输送

4. 高纯实验室系统

在分析仪器及实验室中，微量污染会影响测试结果。

因此高纯隔膜阀常用于：

• GC系统
• ICP-MS
• 分析气路

六、超高纯度隔膜阀与普通阀门的区别

虽然UHP隔膜阀价格更高，但在高端制造领域，其带来的：

• 更高良率
• 更低维护成本
• 更稳定工艺

远远超过设备投资本身。

七、如何选择优质的316L EP超高纯度隔膜阀

1. 关注表面粗糙度

建议选择：

• Ra ≤ 25 μin
• 高端系统建议Ra ≤ 10 μin

2. 查看材料认证

优质厂家通常提供：

• 316L材质证明
• MTC报告
• 表面粗糙度报告
• Helium Leak Test报告

3. 检查洁净包装

高纯阀门必须采用：

• 超洁净清洗
• 双层真空包装
• Class 100洁净室包装

否则运输过程中容易污染。

4. 关注泄漏率

半导体行业通常要求：

• 泄漏率 ≤ 1×10⁻⁹ atm·cc/sec He

这是判断阀门品质的重要指标。

5. 选择成熟品牌

成熟厂商通常具备：

• SEMI标准经验
• 高纯系统案例
• 稳定质量控制

能够保证长期稳定运行。

八、未来发展趋势

随着先进制造业的发展，超高纯度阀门正在向以下方向升级：

1. 更高洁净等级

未来先进制程将对：

• 颗粒控制
• 金属析出
• 放气率

提出更严苛要求。

2. 更智能化

未来UHP阀门将结合：

• 智能传感器
• 自动化控制
• 远程监测

实现数字化气体管理。

3. 更高耐腐蚀性能

针对更复杂工艺气体，未来可能采用：

• Hastelloy
• 双相不锈钢
• 特种合金

进一步提升耐化学性能。

结语

带电解抛光316L不锈钢阀体的超高纯度隔膜阀，已经成为半导体、高纯气体、生物制药以及先进制造行业中不可或缺的重要流体控制元件。

其核心价值在于：

• 超洁净流道
• 极低颗粒释放
• 优异耐腐蚀能力
• 高密封性能
• 长寿命稳定运行

特别是在半导体先进制程不断升级的今天，任何微小污染都可能影响最终产品良率。因此，采用高品质EP 316L UHP隔膜阀，不仅是设备升级的需求，更是保障工艺稳定与产品质量的重要基础。

未来，随着全球高端制造产业持续发展，超高纯度隔膜阀市场也将迎来更加广阔的应用空间。
