在半导体制造、生物医药、光伏新能源、液晶显示器（LCD）、实验室分析以及工业特种气体输送领域，高纯度气体系统（High Purity Gas System）对流量控制元件提出了极其严格的要求。任何微小的泄漏、颗粒污染或材料析出都可能影响产品质量，甚至导致生产线停机。

作为高纯度气体管路中的关键控制部件，316L不锈钢针阀（316L Stainless Steel Needle Valve）凭借其优异的耐腐蚀性能、超低泄漏率以及精密流量调节能力，被广泛应用于超高纯（UHP）气体输送系统中。

本文将全面介绍316L不锈钢针阀的结构特点、工作原理、材料优势、典型应用以及选型要点，帮助工程师和采购人员选择适合的高纯度气体控制解决方案。

什么是316L不锈钢针阀？

针阀（Needle Valve）是一种用于精确调节流体流量的控制阀，其阀芯呈细长针状，通过针尖与阀座之间的微小间隙实现流量控制。

与球阀或截止阀相比，针阀能够实现更加精准的微流量调节，因此特别适用于：

• 特种气体输送系统
• 分析仪器气路系统
• 实验室气体控制
• 半导体工艺气体输送
• 高纯气体分配系统

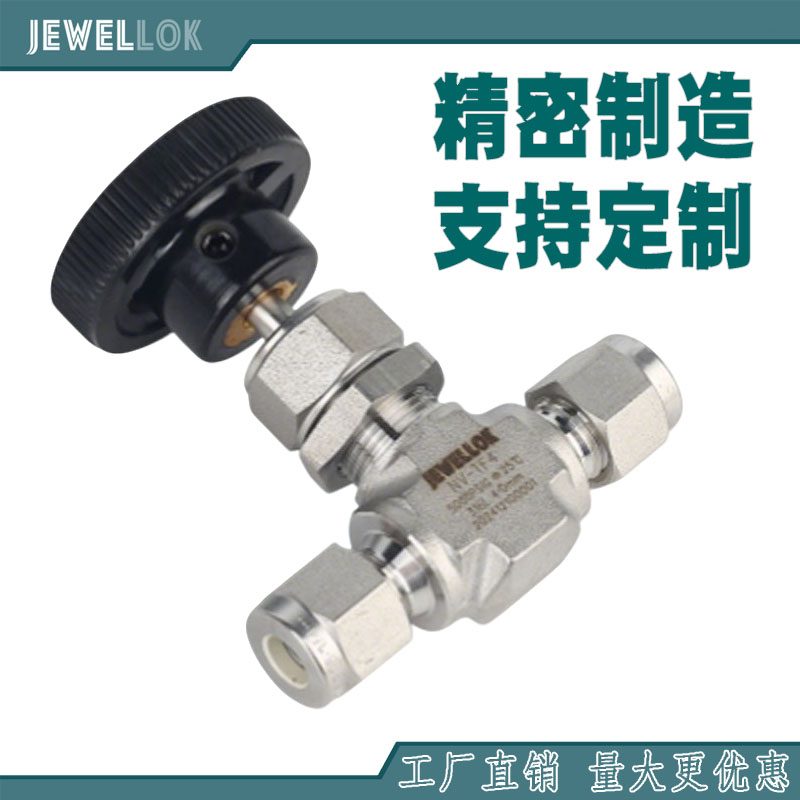

316L不锈钢针阀是采用低碳奥氏体不锈钢316L制造的高性能针阀，具有优异的机械性能和化学稳定性。

为什么高纯度气体系统选择316L不锈钢？

优异的耐腐蚀性能

316L不锈钢含有：

• 16%-18%铬（Cr）
• 10%-14%镍（Ni）
• 2%-3%钼（Mo）

钼元素的加入显著提高了材料对氯离子腐蚀和化学介质腐蚀的抵抗能力。

因此，316L针阀能够长期应用于：

• 氨气（NH3）
• 氮气（N2）
• 氩气（Ar）
• 氦气（He）
• 氢气（H2）
• 氧气（O2）
• 二氧化碳（CO2）
• 特种电子气体

等高纯气体环境。

低碳结构减少污染风险

316L中的”L”代表Low Carbon（低碳）。

其碳含量通常低于0.03%，相比普通316不锈钢：

• 焊接后不易产生晶间腐蚀
• 减少金属离子析出
• 降低颗粒污染

对于超高纯气体输送系统而言，这一点尤为重要。

优异的机械强度

316L不锈钢具有：

• 高抗拉强度
• 良好的耐压能力
• 优异的抗疲劳性能

能够满足：

• 高压气瓶系统
• 气体汇流排系统
• 气柜（Gas Cabinet）
• 气体控制面板（Gas Panel）

等高压环境需求。

316L不锈钢针阀的工作原理

针阀的核心部件包括：

• 阀体
• 阀杆
• 针形阀芯
• 阀座
• 密封组件
• 手柄

当操作人员旋转手柄时：

阀杆带动针形阀芯上下移动。

针尖逐渐靠近或远离阀座，从而改变流通截面积，实现流量调节。

其特点包括：

• 流量调节精度高
• 开关过程平稳
• 压力波动小
• 重复定位精确

因此特别适用于微流量控制场景。

高纯度气体系统对针阀的特殊要求

普通工业针阀无法满足高纯度工艺需求。

UHP（Ultra High Purity）系统通常要求：

超低泄漏率

行业标准通常要求：

≤1×10⁻⁹ atm·cc/sec He

部分半导体行业要求达到：

≤1×10⁻¹⁰ atm·cc/sec He

这种级别的密封性能能够有效防止：

• 外部空气进入系统
• 高价值气体泄漏
• 水分污染

内表面电抛光

高纯针阀内表面通常经过：

Electropolishing（EP电解抛光）

表面粗糙度可达到：

Ra ≤ 10 μin

甚至：

Ra ≤ 5 μin

优势包括：

• 减少颗粒脱落
• 降低气体滞留
• 提高系统洁净度
• 便于吹扫

超高洁净制造

高纯度针阀生产过程通常包括：

• 超声波清洗
• DI纯水冲洗
• 无尘室装配
• 高纯氮气吹扫
• 双层洁净包装

确保产品到达客户现场时保持洁净状态。

316L VIM-VAR材料的优势

对于半导体行业而言，标准316L已经无法满足最严格要求。

越来越多高端气体系统采用：

316L VIM-VAR Stainless Steel

即：

Vacuum Induction Melting + Vacuum Arc Remelting

真空感应熔炼+真空电弧重熔工艺。

其优势包括：

• 更低夹杂物
• 更高纯净度
• 更均匀组织结构
• 更优耐腐蚀性能
• 更低颗粒释放率

广泛应用于：

• 晶圆厂
• 半导体气体柜
• ALD设备
• CVD设备
• Etch设备

等超高纯系统。

316L针阀的主要结构类型

直通型针阀

流体沿直线通过阀体。

特点：

• 压力损失小
• 流量大
• 结构简单

适用于：

主气路系统。

角式针阀

流体在阀内转向90°。

特点：

• 节省安装空间
• 管路布局灵活

常用于：

气体面板系统。

面板安装针阀

专为气体控制面板设计。

特点：

• 安装方便
• 操作集中
• 维护简单

广泛应用于：

Gas Panel系统。

微量调节针阀

专用于极小流量控制。

特点：

• 调节灵敏
• 分辨率高

适用于：

分析仪器和实验室系统。

典型应用领域

半导体行业

半导体制造过程中需要大量高纯气体：

• SiH4
• NH3
• HCl
• Cl2
• N2
• Ar

针阀用于：

• 气柜系统
• 气体控制面板
• 气体分配系统
• 工艺设备接口

实现精确控制。

光伏行业

在太阳能电池生产过程中：

• PECVD
• ALD
• 扩散工艺

均需要稳定的气体供应。

316L针阀可提供可靠的流量调节和长期运行稳定性。

生物制药行业

高纯氧气、氮气及洁净压缩空气系统中：

针阀用于：

• 发酵系统
• 反应釜
• CIP/SIP系统
• 洁净管路

确保工艺安全。

实验室分析设备

应用包括：

• GC气相色谱
• ICP-MS
• TOC分析仪
• 质谱仪

针阀用于：

• 载气控制
• 标气调节
• 校准系统

保证测试精度。

如何选择高纯度气体系统针阀？

确认材料等级

优先选择：

• 316L SS
• 316L VIM-VAR

避免普通工业级材料。

确认表面处理

推荐：

• BA（Bright Annealed）
• EP（Electropolished）

对于半导体行业：

优先选择EP级别。

确认连接方式

常见连接包括：

• 双卡套连接
• VCR接头
• 焊接连接
• NPT螺纹连接

高纯系统通常推荐：

VCR或自动轨道焊连接。

确认压力等级

常见工作压力：

• 3000 PSI
• 5000 PSI
• 6000 PSI

应根据系统设计压力选择。

确认泄漏标准

优质高纯针阀应满足：

• Helium Leak Test
• SEMI标准要求
• ASTM材料标准

确保长期可靠运行。

高纯针阀安装注意事项

为了保持系统洁净度，应注意：

安装前检查包装完整性

避免洁净部件受到污染。

使用洁净工具

禁止使用带油污工具。

氮气吹扫

安装完成后进行高纯氮气吹扫。

避免过度紧固

防止损坏密封面。

定期泄漏检测

建议使用氦质谱检漏仪检测。

未来发展趋势

随着先进制程向：

• 5nm
• 3nm
• 2nm
• GAA晶体管

不断演进，高纯气体系统对流体控制元件提出更高要求。

未来316L不锈钢针阀将向以下方向发展：

• 更低泄漏率
• 更高洁净度
• 智能化监测
• 数字化控制
• 更高耐腐蚀性能
• 超高纯VIM-VAR材料应用

以满足下一代半导体制造和高端工业气体系统需求。

结语

316L不锈钢针阀作为高纯度气体系统中的核心流量控制元件，凭借优异的耐腐蚀性、超低泄漏率、精准流量调节能力以及卓越的洁净性能，已成为半导体、光伏、生物制药和实验室行业不可或缺的重要组件。随着超高纯气体输送技术不断发展，采用316L VIM-VAR材料、电抛光处理以及超洁净制造工艺的高性能针阀，将在未来高端制造领域发挥更加关键的作用。选择符合SEMI标准和UHP规范的316L不锈钢针阀，不仅能够提升系统可靠性，还能有效降低污染风险，为关键工艺提供稳定、安全、精准的气体控制保障。
