一、引言

在半导体制造、光伏产业、精密电子清洗以及高端化工生产过程中，腐蚀性化学品的精确输送与安全控制是关键环节。常见介质包括氢氟酸（HF）、硫酸（H₂SO₄）、硝酸（HNO₃）、氨水（NH₄OH）、过氧化氢（H₂O₂）以及多种有机溶剂。这类化学品具有强腐蚀性、高反应活性及潜在危险性，对输送设备提出了极高要求。

PTFE（聚四氟乙烯）与 PVDF（聚偏氟乙烯）因其优异的耐腐蚀性、低溶出性及良好的化学惰性，成为化学品分配装置中关键的材料选择。本文将系统介绍基于PTFE / PVDF结构的腐蚀性化学品输送系统的设计原理、结构组成、核心技术及应用场景。

二、PTFE / PVDF材料特性与选型逻辑

1. PTFE材料优势

PTFE是一种具有极高化学稳定性的氟聚合物材料，其特点包括：

• 几乎耐所有强酸、强碱及有机溶剂
• 极低摩擦系数，减少流体阻力
• 极低金属离子析出（适用于超高纯环境）
• 宽温度适用范围（-200℃ ~ 260℃）

在高腐蚀性介质（如HF、热硫酸）应用中，PTFE通常作为内衬或关键流道材料。

2. PVDF材料优势

PVDF相比PTFE具有更高机械强度与结构刚性，适用于承压结构：

• 良好的耐化学腐蚀能力（适用于多数酸碱体系）
• 较高机械强度，适合泵体与阀体结构件
• 易加工，可用于复杂结构制造
• 成本相对PTFE更低

3. 材料组合策略

在实际化学品分配装置设计中，通常采用：

• PTFE用于：流体接触面、管路内衬、阀座、密封件
• PVDF用于：外壳、结构支撑、泵体主体

这种“内PTFE + 外PVDF”的结构可兼顾耐腐蚀性与机械强度。

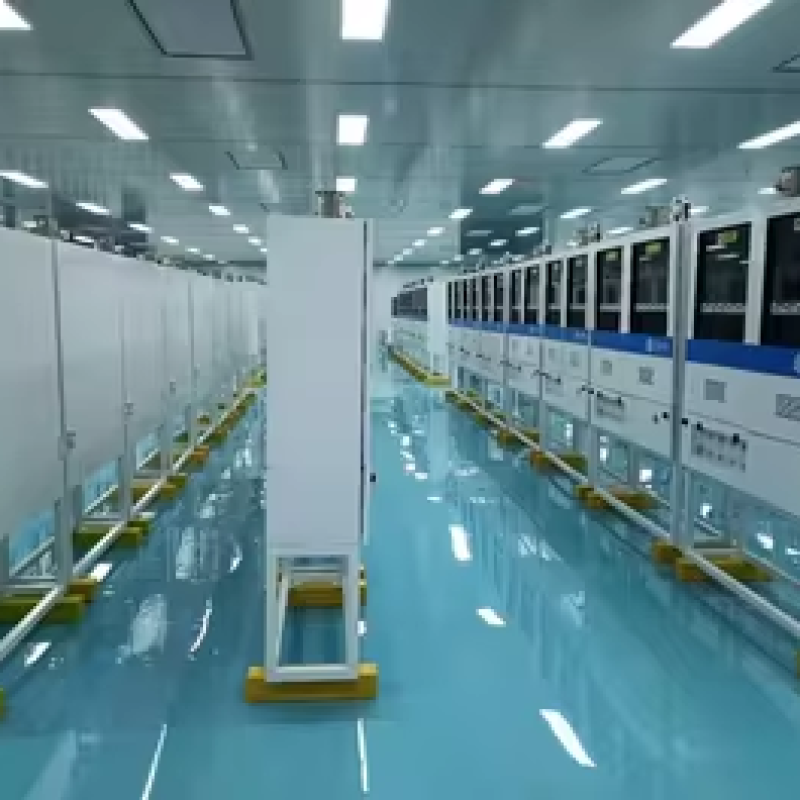

三、化学品分配装置系统结构组成

一个典型的PTFE / PVDF 化学品分配装置通常由以下几个核心模块组成：

1. 化学品储存与供给模块

• PTFE内衬储罐或PVDF储液桶
• 氮气（N₂）加压系统
• 液位监测与安全溢流结构

该模块主要用于稳定提供化学品源，并避免空气污染或水分进入。

2. 精密输送泵系统

常见泵型包括：

• PTFE隔膜泵（Diaphragm Pump）
• PVDF磁力驱动泵（Magnetic Drive Pump）
• 精密齿轮计量泵（用于低粘度溶液）

泵系统的关键指标：

• 流量精度：±0.5% ~ ±1%
• 重复精度：高于98%
• 零泄漏设计（适用于危化品环境）

3. 阀岛与流体控制模块

阀体通常采用：

• PTFE隔膜阀
• PVDF气动阀
• 高纯PFA阀座结构

功能包括：

• 流路切换
• 反应腔体分配
• 清洗与排空控制（Purge / Drain）

4. 管路与连接系统

• PTFE软管（适用于动态连接）
• PFA硬管（高纯输送）
• PVDF刚性管道（主干输送）

设计重点：

• 避免死角（Dead Volume）
• 控制颗粒污染
• 保持低吸附性与低析出性

5. 控制系统（PLC / HMI）

现代CDU系统普遍采用自动化控制：

• PLC控制流量与阀门逻辑
• HMI触摸屏参数设定
• 远程监控（SECS/GEM接口可选）
• 安全联锁（Leak Detection / Pressure Alarm）

四、腐蚀性化学品输送的关键技术挑战

1. 化学兼容性问题

不同化学品对材料的腐蚀机制不同，例如：

• HF对玻璃与硅极强腐蚀
• 强氧化剂（H₂O₂）对金属敏感
• 有机溶剂可能导致塑料溶胀

因此必须采用全氟材料体系（PTFE/PFA/PVDF）进行隔离。

2. 高纯度要求（Ultra High Purity）

在半导体行业，金属离子污染要求极低：

• Na⁺、Fe³⁺、Cu²⁺控制在ppt级别
• 系统必须避免金属接触流体
• 所有密封必须采用PTFE类材料

3. 流量精度与稳定性

化学品分配装置必须实现：

• 微升级（μL）到升级（L）的宽范围控制
• 稳定脉冲输出避免工艺波动
• 动态补偿压力变化

4. 安全性设计

腐蚀性化学品具有高风险：

• 双层泄漏检测结构
• 紧急切断阀（ESD Valve）
• 氮气保护系统
• 防爆设计（ATEX / SEMI S2标准）

五、PTFE / PVDF CDU在行业中的应用

1. 半导体制造

应用于：

• 光刻胶显影液输送
• 刻蚀液（Etching Chemicals）
• 清洗液（RCA Clean）
• CMP抛光液分配

2. 光伏产业

用于：

• 硅片清洗酸液输送
• 制绒液控制系统
• 氢氟酸蚀刻工艺

3. LED与显示面板行业

• ITO蚀刻液供给
• 玻璃基板清洗
• 精密涂布前处理系统

4. 精细化工与实验室系统

• 高腐蚀试剂分配
• 小批量反应控制
• 自动配液系统

六、系统设计优化趋势

1. 模块化设计

未来CDU系统趋向：

• 快速拆装模块
• 标准化流路单元
• 维护时间缩短50%以上

2. 智能化控制

• AI预测流量补偿
• 自学习压力控制模型
• 远程诊断与维护系统

3. 更高纯度材料发展

• PFA替代部分PTFE应用
• 改性PVDF提升抗渗透性
• 纳米级内壁处理技术

4. 节能与环保

• 低死体积设计减少化学浪费
• 循环清洗系统（Recycle Purge）
• 减少N₂消耗优化方案

七、结论

适用于腐蚀性化学品处理应用的 PTFE / PVDF 化学品分配装置，是现代高端制造业中不可或缺的关键设备。其核心价值在于：

• 确保化学品输送的安全性
• 满足超高纯工艺要求
• 提供高精度流量控制
• 降低系统污染与维护成本

随着半导体与新能源行业的快速发展，对高可靠性、高纯度与智能化化学品输送系统的需求将持续增长。PTFE与PVDF材料体系的结合，也将继续成为化学品分配装置技术演进的核心方向之一。
