半导体酸性化学品供应系统的发展与技术应用

随着先进制程半导体制造持续向5nm、3nm甚至更先进工艺节点演进，晶圆制造过程中对于湿法制程化学品纯度、输送稳定性以及过程控制精度提出了更高要求。作为湿法工艺化学供应系统的重要组成部分，**Chemical Dispense Unit（CDU，化学品分配单元）**正成为半导体工厂超高纯流体系统建设中的关键设备。

特别是在酸性化学品供应应用场景中，包括硫酸（H₂SO₄）、氢氟酸（HF）、盐酸（HCl）、硝酸（HNO₃）、磷酸（H₃PO₄）及混酸体系等高腐蚀介质的稳定输送，直接影响晶圆清洗、刻蚀、去胶、金属处理以及表面处理等关键工艺环节。

用于酸性化学品分配与输送的半导体CDU系统，正朝着高纯化、智能化、自动化、安全化和模块化方向快速发展。

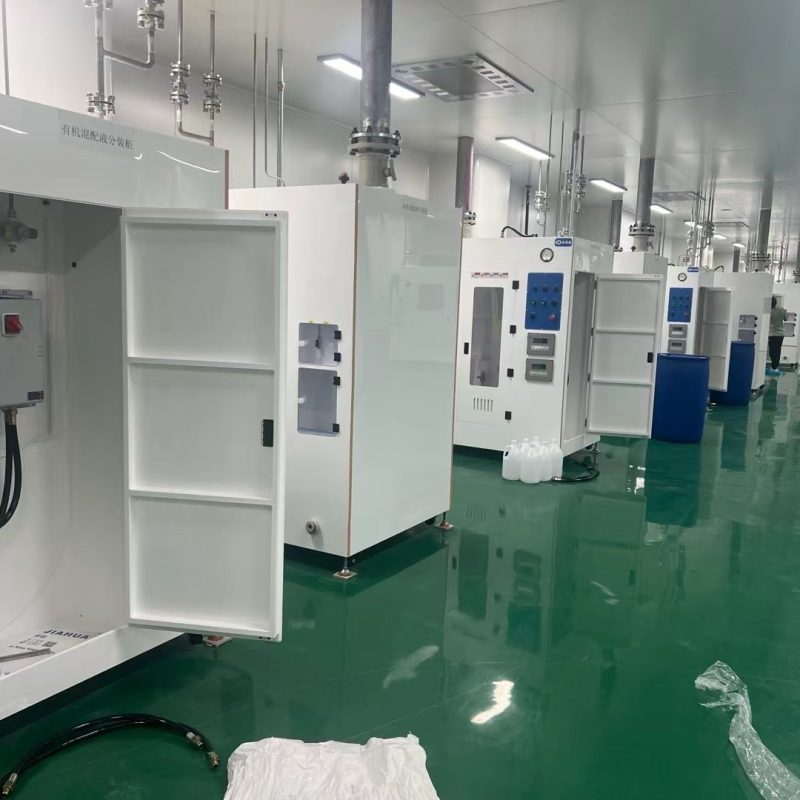

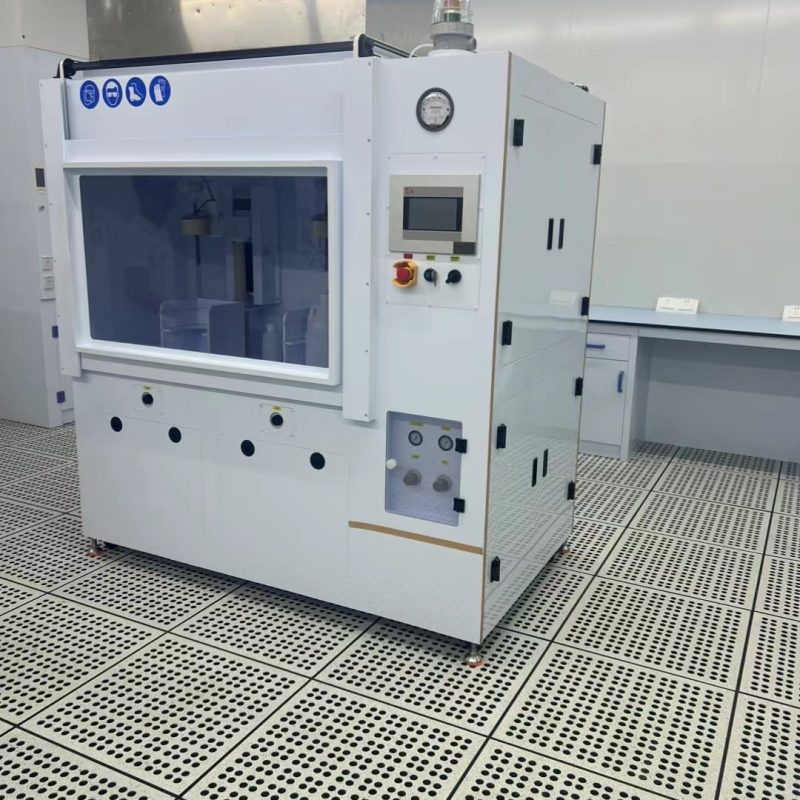

什么是半导体 Chemical Dispense Unit（CDU）？

Chemical Dispense Unit（化学品分配单元）通常是指安装在半导体Fab化学供应系统中的化学品分配控制设备，其核心功能包括：

• 酸性化学品储存接口管理
• 流量控制与压力调节
• 超高纯过滤
• 化学品分配与循环输送
• 自动阀门切换
• 在线监测与报警
• 设备互锁保护
• 数据采集与远程通讯

化学品分配单元通常位于**Bulk Chemical Distribution System（BCDS）**与工艺设备（Process Tool）之间，承担“中间控制节点”角色。

在半导体湿法工艺中，一个稳定可靠的CDU系统能够确保化学介质按照设定压力、流量、浓度和纯度输送至目标设备，从而保证制程一致性。

对于酸性介质应用而言，由于介质具有强腐蚀性、高反应活性及潜在安全风险，因此CDU的设计标准远高于普通工业流体输送设备。

半导体酸性化学品输送面临的技术挑战

酸性化学品应用环境复杂，输送系统需要同时满足超高纯度、耐腐蚀性、洁净度以及长期稳定运行要求。

主要技术挑战包括：

1. 强腐蚀环境挑战

HF、HCl、H₂SO₄等酸类介质对金属材料具有强烈腐蚀作用。

例如：

• HF可腐蚀玻璃与多数金属；
• 热磷酸具有高温腐蚀特性；
• 混酸体系容易产生复杂化学反应。

若材料选择不当，可能引发：

• 金属离子析出；
• 系统泄漏；
• 微粒污染；
• 工艺失效。

因此，CDU内部湿接触材料必须采用高等级耐腐蚀材质。

2. 超高纯度要求

先进半导体工艺对于化学品纯度要求通常达到：

ppb级（10⁻⁹）甚至ppt级（10⁻¹²）污染控制标准。

任何来自系统内部的污染物都可能导致：

• 晶圆缺陷增加；
• 良率下降；
• 蚀刻不均匀；
• 电性能失效。

化学品分配单元设计必须最大程度减少：

• 金属析出
• TOC污染
• 微粒生成
• 离子残留
• 死角积液

3. 流量稳定性要求

湿法制程对于酸液流量波动极为敏感。

流量不稳定可能导致：

• 化学反应速率异常；
• 清洗时间偏差；
• 蚀刻深度变化；
• 表面残留增加。

因此，高精度质量流量控制成为CDU核心设计指标之一。

4. 安全与泄漏风险控制

酸性化学品通常伴随：

• 毒性风险
• 挥发风险
• 腐蚀伤害风险
• 环境污染风险

半导体工厂需要CDU具备完善安全保护机制。

包括：

• Leak Detection
• Emergency Shutoff
• Pressure Protection
• Secondary Containment
• Chemical Cabinet Interlock

酸性 Chemical Dispense Unit 的核心系统组成

高性能半导体CDU通常由多个功能模块构成。

化学品入口模块

入口模块负责接收来自中央供液系统或化学柜的酸性介质。

主要组成包括：

• Inlet Isolation Valve
• Pressure Regulator
• Check Valve
• Pressure Sensor
• Purge Interface

系统需兼容：

• Single Supply
• Dual Supply
• Redundant Supply

以满足高可靠性工厂连续运行需求。

超高纯过滤模块

过滤系统是酸性CDU的重要组成部分。

常见过滤精度：

• 0.2 μm
• 0.1 μm
• 0.05 μm

部分先进工艺可采用纳米级过滤技术。

过滤模块主要功能：

• 去除颗粒污染；
• 降低工艺缺陷；
• 维持长期洁净输送。

常见滤材包括：

• PTFE Filter
• PFA Membrane
• UHP Grade Fluoropolymer Media

流量与压力控制模块

流量控制模块决定系统输送稳定性。

常见配置包括：

• Flow Meter
• Mass Flow Controller
• Pressure Transmitter
• Diaphragm Valve

系统通常通过PLC或工业控制器实现闭环调节。

实现：

实时压力监控 + 自动补偿控制 + 恒流输出。

对于先进制程应用，流量精度通常控制在：

±1% FS以内。

自动化控制模块

现代半导体CDU普遍采用高度自动化控制架构。

核心控制系统包括：

• PLC控制系统
• HMI人机界面
• SCADA集成
• MES通讯接口

支持协议包括：

• Modbus TCP/IP
• SECS/GEM
• OPC UA
• Ethernet/IP

自动化功能包括：

• Recipe管理
• 自动排气
• 自动切换
• 异常报警
• 历史数据追踪

酸性化学品CDU的关键材料选择

材料工程是决定CDU可靠性的核心因素。

PFA（Perfluoroalkoxy）

PFA是半导体酸性系统最常见材料。

优势包括：

• 超高纯度；
• 极低金属析出；
• 卓越耐腐蚀性；
• 高温稳定性；
• 良好焊接性能。

适用介质：

• HF
• HCl
• H₂SO₄
• HNO₃
• BOE

PFA广泛应用于：

• Tubing
• Valve Body
• Fitting
• Filter Housing

PVDF（Polyvinylidene Fluoride）

PVDF兼具机械强度与耐化学性能。

特点包括：

• 良好尺寸稳定性；
• 较高性价比；
• 优秀耐酸性能。

通常用于：

• CDU结构件；
• 外部流体模块；
• 支撑组件。

PTFE（Polytetrafluoroethylene）

PTFE具有极佳耐腐蚀性能。

适用于：

高纯强酸环境。

主要应用：

• 密封件
• 阀门隔膜
• Filter Media

Hastelloy 与高等级合金

部分非湿接触区域可采用：

• Hastelloy C276
• SS316L EP

但在直接酸液接触区域通常优先使用氟聚合物材料。

CDU在半导体湿法工艺中的典型应用

晶圆清洗系统

清洗工艺是酸性化学品使用最广泛领域。

典型应用包括：

• RCA Clean
• SC1/SC2
• Pre-diffusion Cleaning
• Post-CMP Cleaning

CDU负责精确供应：

• HCl
• HF
• H₂SO₄
• H₂O₂混合体系

湿法刻蚀系统

湿法刻蚀对于化学浓度控制要求极高。

应用介质包括：

• Buffered HF
• Nitric Acid
• Phosphoric Acid

CDU需保证：

• 稳定流量
• 恒定压力
• 无气泡输送

去胶（Strip）工艺

光刻胶去除过程中常使用：

热硫酸混液。

CDU必须具备：

• 高温兼容性；
• 耐氧化性能；
• 稳定循环能力。

CDU系统智能化发展趋势

工业4.0推动半导体流体系统升级。

新一代CDU正在集成：

Predictive Maintenance（预测性维护）

通过AI算法分析：

• 压力变化；
• 流量趋势；
• 阀门动作频率。

提前识别潜在故障。

降低：

• Unexpected Downtime
• Yield Loss

Digital Twin（数字孪生）

数字化建模技术开始应用于半导体流体系统。

实现：

虚拟运行模拟 + 参数优化 + 生命周期管理。

Remote Monitoring（远程监控）

现代Fab increasingly要求：

24小时在线设备管理。

CDU支持：

• Web Dashboard
• Cloud Connectivity
• Mobile Alarm Notification

提升运维效率。

半导体化学品分配装置系统的行业标准与规范

酸性化学品CDU设计需符合国际半导体行业规范。

主要标准包括：

SEMI Standards

包括：

• SEMI S2
• SEMI F57
• SEMI E49

用于规范：

• 安全要求；
• 材料纯度；
• 流体系统设计。

FM认证

涉及：

设备安全评估与风险控制。

CE / UL标准

满足全球市场准入需求。

未来发展方向

随着先进封装、3D NAND、High-NA EUV工艺发展，酸性化学品供应系统将持续升级。

未来CDU的发展重点包括：

更高纯度。

目标迈向：

亚ppt级污染控制。

更高智能化。

AI驱动自适应控制将成为主流。

更高集成化。

模块化Skid Design将缩短Fab部署周期。

更高安全等级。

多层泄漏监测与自动隔离系统将成为标准配置。

结语

用于酸性化学品分配与输送的半导体Chemical Dispense Unit，是现代晶圆制造湿法工艺不可或缺的关键装备。

其性能直接决定化学品供应的稳定性、洁净度、安全性及工艺一致性。

面对先进制程对超高纯流体系统日益严苛的要求，高性能CDU正不断融合材料科学、自动化控制、智能运维与数字化技术，推动半导体化学供应系统进入更高精度、更高可靠性的发展阶段。

未来，随着全球半导体产业持续扩张，高纯酸性Chemical Dispense Unit市场将保持快速增长，并在先进制造工厂中发挥越来越重要的核心作用。
