引言

随着全球半导体产业持续向更先进制程节点演进，芯片制造工艺正在经历前所未有的复杂化发展。从 7nm、5nm 到 3nm，甚至未来的 2nm 工艺，晶圆制造对气体输送系统的稳定性、洁净度、安全性以及流量控制精度提出了极高要求。在众多关键工艺中，化学气相沉积（CVD, Chemical Vapor Deposition）作为半导体制造的重要核心环节，广泛应用于薄膜沉积、介电层形成、金属化处理以及先进封装等领域。

CVD 工艺高度依赖高纯度工艺气体及前驱体材料的精准输送。一旦气体输送系统出现污染、压力波动、温度不稳定或流量偏差，就可能导致薄膜厚度不均匀、颗粒污染、沉积缺陷甚至整批晶圆报废。因此，构建适用于下一代半导体工艺的创新 CVD 气体输送解决方案，已经成为提升晶圆良率和制造稳定性的关键因素。

本文将围绕下一代半导体制造需求，深入探讨现代 CVD 气体输送系统的技术挑战、关键组件、创新设计方向以及未来发展趋势。

下一代半导体工艺对 CVD 气体输送系统的新要求

更高的洁净度要求

在先进半导体工艺中，纳米级颗粒污染会直接影响晶体管性能。例如在 EUV 光刻和高介电常数材料沉积过程中，极微量金属离子或水汽污染都可能导致器件失效。

因此，现代 CVD 气体输送系统通常需要满足：

• 超高纯（UHP）等级
• 极低颗粒释放
• 极低死体积设计
• 电解抛光内表面
• 超低泄漏率

目前主流系统普遍要求：

• 内表面粗糙度 ≤ 10 Ra
• 泄漏率 ≤ 1×10⁻⁹ atm·cc/sec He
• 金属离子析出最低化
• 水氧残留 ppb 级控制

这些指标已经远超传统工业气体输送系统标准。

更复杂的前驱体输送需求

下一代 CVD 工艺正在大量使用高活性、高蒸汽压敏感性的化学前驱体，例如：

• TEOS
• TDMAT
• WF6
• SiH4
• NH3
• HCDS
• Metal-organic precursors

这些材料通常具有：

• 易冷凝
• 易分解
• 高腐蚀性
• 热敏感
• 毒性高

传统输送方式已经无法满足稳定供应需求，因此需要更加智能化的温控与压力控制系统。

更高的流量控制精度

先进薄膜沉积工艺通常要求：

• 流量稳定性 ±0.5%
• 压力控制精度 ±0.1 psi
• 快速响应时间
• 多通道同步输送

特别是在 ALD（原子层沉积）与 PECVD 工艺中，极小流量波动都可能造成膜层厚度不一致。

因此，高精度质量流量控制器（MFC）与压力调节器成为核心关键设备。

现代 CVD 气体输送系统的核心组成

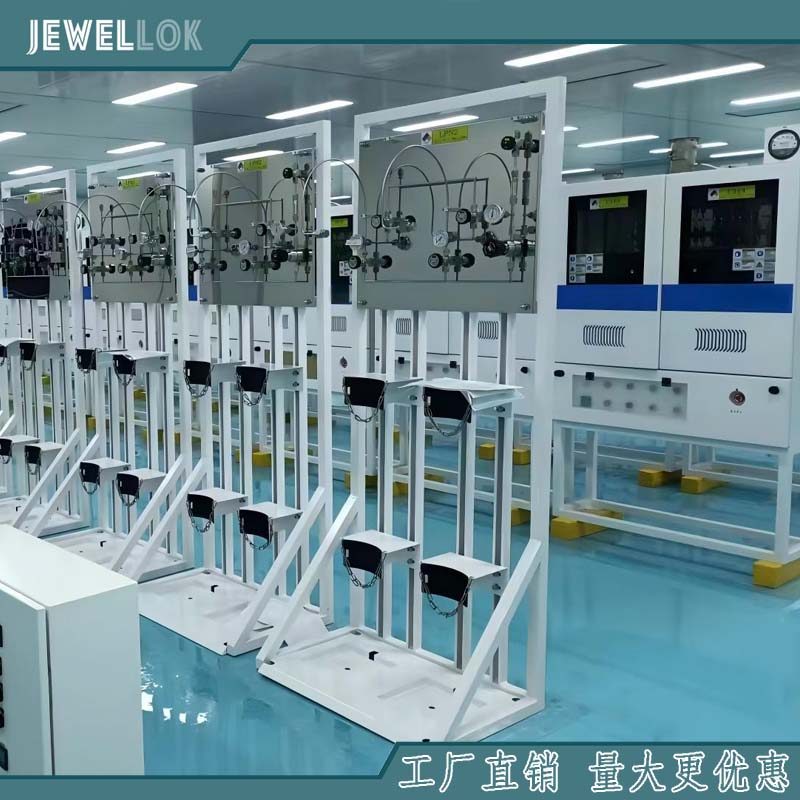

气源供应模块

气源系统是整个输送系统的起点，通常包括：

• 高压气瓶
• 气柜（Gas Cabinet）
• 自动切换歧管
• 压力调节器
• 安全泄放装置

对于危险气体，还需配备：

• 毒气检测系统
• 自动切断阀
• 废气处理接口
• 紧急联锁系统

现代半导体工厂越来越倾向于采用全自动智能气柜，以实现远程监控与自动化管理。

高纯减压系统

减压器在 CVD 输送系统中承担稳定输出压力的重要作用。

下一代 UHP 减压器通常采用：

• 316L VAR 不锈钢
• Hastelloy 合金
• 电解抛光流道
• 金属膜片结构
• 无弹簧接触设计

其核心目标包括：

• 降低颗粒生成
• 减少死体积
• 防止气体滞留
• 提高耐腐蚀能力

单级与双级减压结构可根据工艺需求灵活选择。

超高纯阀门系统

隔膜阀（Diaphragm Valve）是现代半导体 CVD 系统中应用最广泛的阀门类型。

高端 UHP 阀门通常具备：

• 金属对金属密封
• 零死角结构
• 超低泄漏
• 高循环寿命
• 高温兼容性

在先进工艺中，阀门寿命与洁净度直接影响设备维护周期。

目前越来越多厂商开始采用：

• 气动隔膜阀
• 智能电动阀
• 集成式阀岛系统

以提高自动化水平。

质量流量控制器（MFC）

MFC 是控制工艺气体流量的核心设备。

下一代半导体工艺对 MFC 的要求包括：

• 超低流量稳定性
• 快速响应
• 多气体兼容
• 高温适应能力
• 数字通信接口

现代智能 MFC 已逐渐支持：

• EtherCAT
• PROFINET
• DeviceNet
• SECS/GEM

便于与 Fab 自动化系统集成。

加热输送系统

许多 CVD 前驱体需要恒温输送，否则容易发生：

• 冷凝
• 聚合
• 分解
• 输送堵塞

因此，现代系统大量采用：

• 加热管线（Heated Line）
• 加热阀门
• 加热过滤器
• 温控箱体

典型温度控制范围：

• 40°C ~ 200°C

高端系统通常具备：

• 多区域独立控温
• PID 温度调节
• 实时温度反馈

以保证气体稳定蒸发与输送。

创新型 CVD 气体输送技术

智能化自动控制技术

工业 4.0 与智能制造推动气体输送系统向数字化方向发展。

现代智能系统可实现：

• 实时压力监测
• 流量自动校准
• 泄漏预测
• 远程诊断
• 设备健康管理

通过 AI 算法分析系统运行数据，可提前预测：

• 阀门失效
• 压力异常
• 流量漂移
• 温度波动

从而降低停机风险。

模块化设计

传统气体系统安装复杂、维护困难。

新一代模块化设计具备：

• 快速安装
• 易于扩展
• 维护方便
• 降低停机时间

典型模块包括：

• VMB（Valve Manifold Box）
• VMP（Valve Manifold Panel）
• Gas Stick
• Distribution Box

模块化方案特别适用于大型晶圆厂。

高兼容性材料技术

下一代前驱体具有更强腐蚀性和活性，因此材料兼容性变得极其重要。

现代系统开始采用：

• Hastelloy C-22
• 镍基合金
• PFA 涂层
• 特殊表面钝化处理

以提高：

• 耐腐蚀性
• 抗吸附能力
• 使用寿命

超低颗粒控制技术

颗粒污染是影响晶圆良率的重要因素。

创新解决方案包括：

表面电解抛光

降低表面粗糙度，减少颗粒附着。

无缝焊接技术

采用自动轨道焊接减少焊接污染。

低死体积设计

避免气体滞留与沉积。

高纯清洗工艺

包括：

• BA 清洗
• EP 处理
• 超纯水冲洗
• 氮气烘干

安全性在 CVD 输送系统中的重要性

半导体工艺气体往往具有：

• 易燃
• 易爆
• 有毒
• 腐蚀性

例如：

• SiH4（硅烷）
• PH3（磷烷）
• NH3（氨气）
• HCl
• Cl2

因此系统安全设计至关重要。

多层安全保护

现代系统通常采用：

• 双重隔离阀
• 自动紧急切断
• 超压保护
• 气体泄漏报警
• 废气联动处理

确保异常情况下快速响应。

SEMI 标准的重要性

半导体行业普遍采用：

• SEMI S2
• SEMI F1
• SEMI F14
• SEMI E49

等国际标准。

符合标准不仅提高安全性，也有助于全球晶圆厂认证。

CVD 气体输送系统在先进工艺中的应用

ALD 原子层沉积

ALD 工艺要求：

• 极高脉冲控制精度
• 快速切换
• 零交叉污染

因此对阀门响应速度与气体稳定性要求极高。

SiC 与 GaN 功率半导体

第三代半导体制造使用：

• 高温 CVD
• 特殊腐蚀性气体
• 长时间稳定运行

对系统耐温性与材料兼容性提出更高要求。

先进封装工艺

先进封装中的薄膜沉积同样依赖高稳定性气体输送系统。

尤其在：

• TSV
• Fan-Out
• 2.5D/3D 封装

工艺中，对流量一致性要求极高。

未来发展趋势

AI 驱动的智能气体管理

未来系统将融合：

• AI 数据分析
• 数字孪生
• 云端监控
• 预测性维护

实现真正的智能化工厂管理。

更高集成度

未来气体输送系统将朝着：

• 小型化
• 集成化
• 一体化

方向发展。

集成式 Gas Stick 与智能 VMB 将成为主流。

更低能耗与绿色制造

随着全球 ESG 与碳中和趋势推进，未来系统将更加重视：

• 节能设计
• 废气回收
• 气体利用率优化
• 减少排放

绿色半导体制造将成为行业重点。

结论

随着半导体产业不断迈向更先进制程节点，CVD 气体输送系统已经从传统辅助设备升级为影响工艺稳定性与晶圆良率的核心基础设施。

下一代半导体工艺对气体输送系统提出了前所未有的高要求，包括超高纯度、高精度流量控制、智能化管理、材料兼容性以及更高等级的安全保护。

通过采用创新型减压器、高纯阀门、智能 MFC、加热输送系统以及 AI 智能监控技术，现代 CVD 气体输送解决方案正在帮助半导体制造企业提升工艺稳定性、降低污染风险并提高生产效率。

未来，随着 AI、自动化与绿色制造技术的进一步融合，CVD 气体输送系统将在先进晶圆制造中发挥更加关键的作用，并持续推动全球半导体产业向更高性能、更低功耗以及更高可靠性的方向发展。
