在半导体制造工艺持续向更小制程（5nm、3nm及以下）演进的背景下，原子层沉积（ALD, Atomic Layer Deposition）技术因其优异的薄膜均匀性、精确的厚度控制能力以及良好的台阶覆盖能力，已成为先进制程中不可或缺的关键工艺之一。而与ALD工艺紧密配套的气体供应与安全控制系统——用于半导体制造的先进ALD气体柜系统，则直接影响薄膜质量、工艺稳定性以及整个晶圆厂的安全运行水平。

本文将从系统构成、技术特点、安全机制、应用场景及未来发展趋势等方面，对先进ALD气体柜系统进行系统性技术分析。

一、ALD工艺对气体供应系统的核心要求

ALD工艺的本质是通过交替脉冲式引入前驱体气体，在基底表面发生自限制反应，从而实现单原子层级别的沉积控制。这一特性对气体供应系统提出了极高要求：

1. 高纯度输送能力
   ALD前驱体多为高活性或易分解化学品，任何微量污染都会影响薄膜电学性能。
2. 精确流量控制
   气体脉冲时间通常在毫秒级甚至更短，要求气体柜具备快速响应与高重复精度。
3. 稳定的压力管理
   压力波动会直接导致膜厚不均匀，因此需要多级稳压系统。
4. 极高安全等级
   ALD常用前驱体如TMA（Trimethylaluminum）、TiCl₄等具有易燃、腐蚀或毒性特征，必须全程密闭控制。

二、先进ALD气体柜系统的结构组成

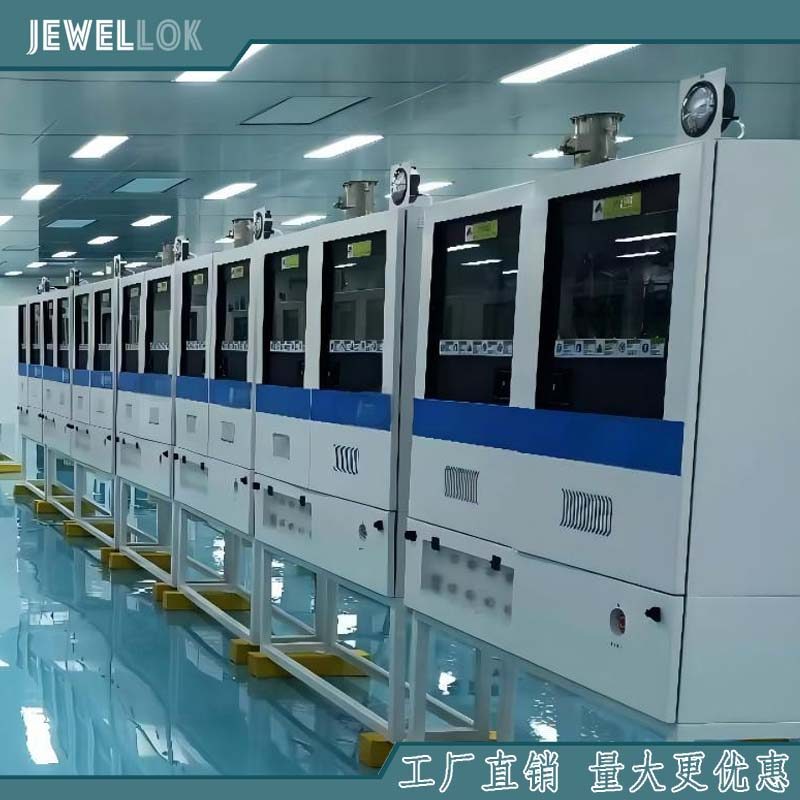

现代用于半导体制造的先进ALD气体柜系统通常由以下几个核心模块构成：

1. 气瓶存储与自动切换单元

采用双瓶或多瓶自动切换设计，实现连续供气。系统可在气瓶压力下降至设定阈值时自动切换备用气源，避免工艺中断。

2. 高精度气体输送管路系统

使用电抛光316L不锈钢（SS316L）管路，并进行高纯EP级处理，降低颗粒吸附与金属离子析出风险。

3. 质量流量控制系统（MFC）

采用数字式MFC控制器，实现毫秒级响应精度，保证ALD循环中每个脉冲气体量的一致性。

4. 加热与温控模块

针对易凝结前驱体（如金属有机物），气体柜内部及管路需保持稳定加热（通常40℃~150℃），防止冷凝堵塞。

5. 真空抽排与惰性气体吹扫系统

通过N₂或Ar吹扫，防止残留气体反应，同时配合真空系统降低交叉污染风险。

三、安全控制系统设计（EHS核心）

在半导体厂房中，气体柜系统不仅是工艺设备，更是关键安全设备。先进ALD气体柜系统通常集成多层安全防护机制：

1. 气体泄漏监测系统

配置高灵敏度气体传感器（ppm级甚至ppb级），实时监测毒性或易燃气体泄漏情况。

2. 自动紧急切断阀（ESD）

当检测到异常压力、泄漏或设备故障时，系统可在毫秒级关闭气源。

3. 双层密闭结构设计

采用内外双层柜体结构，中间形成负压腔体，防止泄漏气体外逸。

4. 自动惰化保护系统

在异常情况下自动充入N₂进行系统惰化，降低爆炸或反应风险。

5. 智能联锁控制（Interlock）

与ALD设备、厂务系统（FMCS）联动，实现统一安全控制逻辑。

四、先进ALD气体柜系统的技术特点

相比传统气体供应柜，面向ALD应用的高端系统具有以下显著特点：

1. 超高洁净等级设计

系统内部通常达到ISO Class 1~3级洁净标准，最大限度减少颗粒污染。

2. 低死体积设计

优化管路结构，减少气体残留，提高前驱体利用率并缩短响应时间。

3. 模块化设计架构

支持不同前驱体模块快速更换，适应多种ALD工艺需求（如Al₂O₃、HfO₂、TiN等）。

4. 数字化与智能控制

采用PLC+SCADA控制系统，实现远程监控、数据记录与预测性维护。

5. 高可靠冗余设计

关键部件（阀门、传感器、控制单元）均支持冗余配置，提高系统稳定性。

五、在半导体制造中的应用场景

先进ALD气体柜系统广泛应用于以下关键制程环节：

1. 逻辑芯片制造

在FinFET、GAA结构中用于高k栅介质层沉积。

2. 存储芯片（DRAM / NAND）

用于阻挡层、介电层及电极保护层沉积。

3. 先进封装（Advanced Packaging）

在2.5D/3D封装中提供高均匀性的薄膜隔离层。

4. 功率器件与MEMS

用于高可靠性绝缘层与钝化层构建。

六、关键技术发展趋势

随着半导体工艺持续升级，ALD气体柜系统也呈现以下发展趋势：

1. 更高自动化与无人化运行

未来气体柜将与工厂MES系统深度集成，实现全自动补气、切换与维护。

2. 更高安全等级（SEMI S2/S8升级）

安全标准不断提高，对泄漏控制和应急响应提出更严格要求。

3. AI预测性维护

通过数据采集与机器学习模型预测阀门寿命、泄漏风险和维护周期。

4. 更低碳与绿色设计

优化气体利用率，减少排放与废气处理负担。

5. 适配新型前驱体材料

如Ru、Co、Mo等新金属ALD前驱体，对系统材料兼容性提出更高要求。

七、结论

用于半导体制造的先进ALD气体柜系统是连接化学前驱体与精密沉积设备的关键基础设施，其性能直接决定ALD工艺的稳定性与芯片良率。在先进制程持续推进的背景下，该系统正朝着更高精度、更高安全性、更强智能化方向快速发展。

未来，随着3D结构器件与新材料体系的普及，ALD气体柜系统将在半导体制造中扮演更加核心的角色，成为支撑下一代芯片技术发展的关键基础装备之一。
