提升半导体良率：面向CVD氮化硅工艺的NH3超高纯气体面板与调压器解决方案



在半导体制造向3nm及更先进节点演进的过程中，氮化硅（SiNx）薄膜作为关键的侧墙（Spacer）、刻蚀停止层和钝化层，其质量直接决定了晶体管的良率和可靠性。在等离子体增强化学气相沉积（PECVD）或低压化学气相沉积（LPCVD）工艺中，氨气（NH3）作为主要的氮源，其微观杂质控制与输送稳定性面临着前所未有的挑战。本文将深入探讨针对CVD氮化硅工艺的NH3超高纯气体输送系统，重点分析气体面板的集成设计、膜片式调压器的核心技术与创新解决方案，阐述如何通过精确的气体控制来有效提升薄膜均匀性、降低缺陷密度，从而整体提升半导体良率。

氮化硅薄膜的关键角色与NH3的挑战

随着鳍式场效应晶体管（FinFET）和全环绕栅极（GAA）结构的广泛应用，氮化硅薄膜的保形性、应力匹配度和介电强度变得至关重要。在氮化硅沉积过程中，氨气（NH3）与硅烷（SiH4）或二氯硅烷（DCS）发生反应。

然而，NH3本身是一种化学性质较为活泼且有腐蚀性的气体。在超高纯（UHP）输送过程中，如果气体面板设计不当或调压器性能不足，极易导致以下问题，直接影响良率：

1. 微粒污染： 管路中残留的湿气与NH3反应生成铵盐颗粒，或阀门/调压器动作产生的金属碎屑，这些颗粒一旦进入反应腔，将直接导致薄膜针孔或突起。

2. 流量/压力波动： 压力控制不稳定会破坏工艺窗口，导致氮化硅薄膜厚度不均匀或氮硅比（Si/N）失调，影响薄膜应力。

3. 金属污染： 气体接触部件材质不佳，导致Fe、Ni、Cr等重金属析出，这些杂质会扩散到硅衬底中，造成器件漏电。

因此，构建一套针对NH3特性的超高纯气体面板与调压器解决方案，是确保工艺良率的第一道防线。

一、NH3超高纯气体面板：集成设计的核心逻辑

气体面板（Gas Panel）是气柜（Gas Cabinet）或VMB（阀门箱）的核心，负责将气源的NH3经过纯化、调压、分配后输送至反应腔。针对NH3的腐蚀性和纯度要求，面板设计需遵循以下原则：

1. 表面粗糙度与钝化处理

NH3对水分子具有极强的吸附性。为了减少气体在管壁上的驻留和解吸，气体面板的管道及部件内壁必须进行电解抛光（EP）处理，并达到5 Ra（微英寸）甚至更低的表面粗糙度。

• 创新点： 针对NH3，部分高端方案采用“原位钝化”技术，即在组装前对316L不锈钢进行特殊氧化处理，形成致密的Cr2O3层，防止NH3对金属基体的直接氨蚀，从而抑制金属氯化物的产生。

2. 流路设计与死区控制

传统的“三阀组”结构（隔离阀-调压阀-隔离阀）在NH3系统中需要优化。任何“死区”（Dead Leg）都会成为杂质和颗粒的聚集地。

• 优化方案： 采用一体式集成气路模块。将阀座、过滤器、调压器集成在一个金属模块中，最大限度减少焊缝和接头。这种设计缩短了吹扫路径，减少了因热循环或振动引起的泄漏点，确保NH3输送的动态洁净度。

3. 加热与伴热系统

在低压环境下，NH3极易发生相变或吸附。在气体面板上集成恒温伴热系统（通常维持在40°C-50°C）至关重要。这不仅防止了铵盐在调压器膜片上的析出结晶，还降低了气体粘度变化对控制精度的影响，确保了质量流量控制器（MFC）入口压力的恒定。

二、调压器：压力控制的“心脏”

在气体面板中，调压器（Regulator）是最精密的机械部件，也是维持工艺稳定性的关键。对于CVD氮化硅工艺，我们需要的是具有超高纯性能的膜片式调压器，而非活塞式。

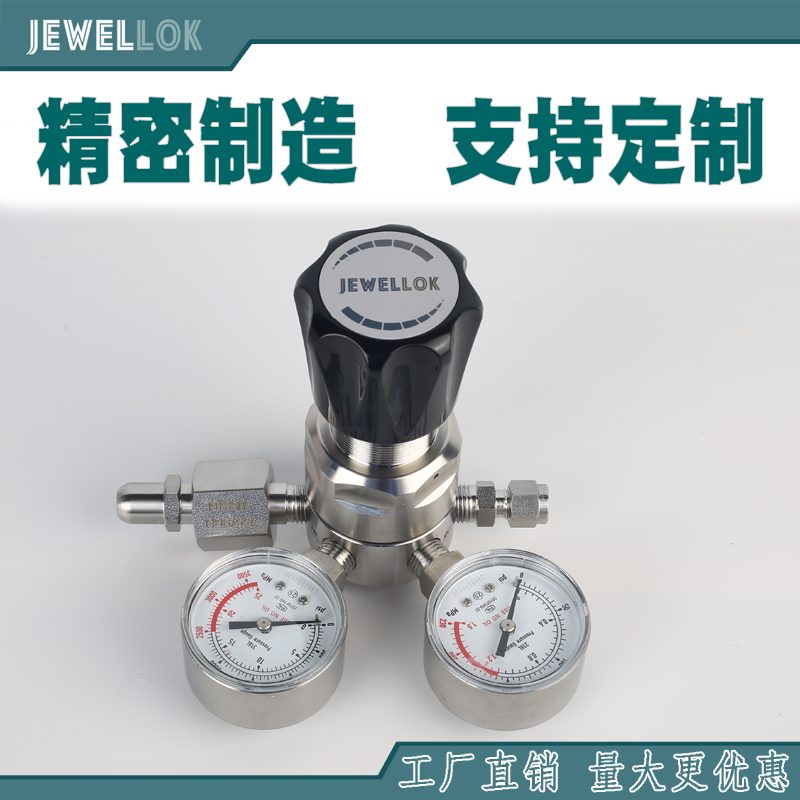

1. 膜片式调压器的工作原理与优势

膜片式调压器利用感应压力的膜片来驱动阀杆，调节阀口开度。

• 超高纯优势： 相比活塞式调压器，膜片式实现了阀体与执行机构的绝对隔离，消除了活塞密封圈带来的摩擦颗粒和渗透污染。对于NH3这种对杂质极度敏感的气体，膜片式结构能保证输送气体的纯净度。

2. 关键设计要素

A. 膜片材质与结构
膜片是调压器的“心脏”。传统的尼龙或橡胶膜片在NH3环境下会老化和渗透，现已基本被金属膜片取代。

• 技术前沿： 采用哈氏合金（Hastelloy）或Elgiloy合金制成的多层膜片。这种材料具有极高的抗疲劳强度和耐氨蚀性。膜片的厚度通常在0.1mm-0.2mm之间，通过精密叠层焊接，既保证了灵敏度，又确保了承压能力。

B. 阀座材质
阀座是切断气源的关键。在NH3应用中，阀座材料需要承受频繁的关断冲击且不产生碎屑。

• 解决方案： 选用PCTFE（聚三氟氯乙烯）或Vespel（聚酰亚胺）。PCTFE在低温下具有良好的尺寸稳定性，而Vespel则具有极低的析出性和耐磨性。针对NH3，需特别注意避免使用含氟过高但在特定条件下会与NH3发生副反应的材料。

C. 压力控制精度
在氮化硅工艺中，压力的微小波动都会导致沉积速率的改变。

• 创新技术： 引入气动先导式调压结构。传统直动式调压器在流量大幅变化时出口压力会发生漂移（跌落）。而先导式调压器通过一个小型先导阀感应下游压力变化，驱动主阀动作，可以将出口压力的控制精度稳定在设定值的 ±0.5%以内。这对于维持PECVD腔体内射频辉光的稳定性至关重要。

三、解决方案：整合系统对良率的实际提升

将上述超高纯面板与高精度调压器整合，构成面向CVD氮化硅工艺的完整气体解决方案，其对良率的提升体现在以下几个量化维度：

1. 降低缺陷密度（Defect Density）

通过采用金属膜片调压器与EP级管路，结合优化的流路设计，系统能够将0.1μm以上的颗粒增加量控制在<10颗/立方米。这意味着晶圆表面的微粒污染大幅降低，直接减少了氮化硅薄膜上的“成核点”缺陷，从而提升图形化后的良率。

2. 提升薄膜厚度均匀性（Uniformity）

精确的压力控制（稳态精度±0.5%，且无过冲）确保了输送到MFC入口压力的恒定。在300mm晶圆的PECVD工艺中，配合多点温度补偿，氮化硅薄膜的片内均匀性可以从传统的3%提升至1.5%以内。这对于FinFET侧墙的精确控制意义重大——侧墙厚度不均会导致后续离子注入角度偏差，影响阈值电压（Vt）的稳定性。

3. 保障工艺重复性（Repeatability）

批次间的重复性是良率管理的基石。先导式调压器的低滞环特性，确保了在每批次的工艺启停过程中，压力恢复时间极短且回位精准。配合自动阀门面板的氮气吹扫序列，能够确保每次打开NH3气源时，调压器入口状态一致，从而保证批间标准差（Stdev）极小化。

4. 延长设备维护周期（MTBM）

耐腐蚀的哈氏合金膜片和PCTFE阀座大大延长了调压器的免维护时间。传统的橡胶膜片可能每3-6个月就需要更换，而全金属与高性能聚合物方案可以将维护周期延长至12-18个月。这不仅降低了设备停机时间（OEE提升），也避免了因频繁拆装管路引入的人为污染风险。

四、未来展望：面向下一代工艺的智能化

随着GAA和CFET（互补场效应晶体管）时代的到来，原子层沉积（ALD）氮化硅工艺逐渐成为主流。这对NH3气体输送提出了更高的要求——极快的脉冲响应和极低的死容积。

未来的解决方案将是智能化气体面板：

1. 数字孪生与预测性维护： 在调压器上集成传感器，实时监测膜片的位置和应力变化，通过算法预测阀座磨损情况，提前预警，避免因部件突然失效导致的批量报废。

2. 超高响应速度： 针对ALD工艺的快速脉冲，开发压电式或磁致伸缩式驱动的超高速调压器，取代传统气动执行机构，将压力建立时间缩短至毫秒级。

结语

在半导体制造的“微观世界”里，良率是每一个细节的叠加。CVD氮化硅工艺中的NH3气体输送，看似只是工艺链中的一环，实则是决定薄膜质量的基石。通过采用集成了电解抛光表面、一体式流路、哈氏合金膜片调压器以及智能伴热的超高纯气体面板，制造商能够有效驯服NH3的化学特性，将气体中的颗粒与金属污染降至极致，将压力波动控制到最小。

这不仅是设备工程的进步，更是对良率极限的又一次成功突破。在摩尔定律放缓但工艺复杂度指数级上升的今天，专注于每一个气体分子的纯度与控制，正是半导体产业迈向更高性能、更高可靠性芯片的必由之路。
