超高纯度不锈钢集中供气转换歧管面板系统,用于集成供气系统 高纯气体控制输送系统工程,高纯气体管道供气系统
产品详情
产地：中国广东（大陆）
品牌：Jewellok
认证：CE
型号：JW-200
付款和配送条款
最低订购数量：1 – 9 件
价格：面议
包装详情：每件先用PP袋包装，再放入小盒，外包装为纸箱
供货能力：每周3000件
规格
亮点：特气控制歧管面板，压力控制面板
|
材质
|
316L SS
|
最大入口压力
|
3000, 2200, 500PSI
|
|
出口压力
|
0-25,0-50,0-100, 0-250, 0-500PSI
|
工作温度
|
-23~+74 Deg C
|
|
应用气体
|
纯净气体、标准气体、腐蚀性气体等
|
阀盖材质
|
Ss316L
|
|
阀座
|
PCTFE
|
弹簧
|
Ss316L
|
|
O型圈
|
Viton
|
过滤器
|
316L (um)
|
描述
用于集成供气系统的超高纯度不锈钢压缩气体切换歧管面板系统

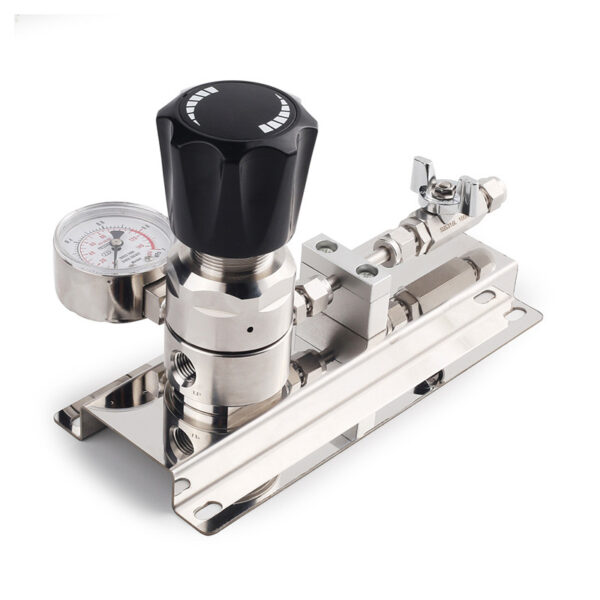

JW-200系列终端二次减压调节器组件
适用于气体管道终端，方便控制气体流量大小。最大输入压力可达20.7 Mpa (3000 psig)，耐腐蚀，可进行洁净车间装配测试，适用于实验室、气体分析及其他高纯度气体应用。
技术参数
|
最大入口压力
|
500,3000psig
|
||
|
出口压力
|
0~25, 0~50, 0~50,0~250,0~500psig
|
||
| 安全测试压力 | 最大入口压力的1.5倍 | ||
|
工作温度
|
-40°F to 165°F / -40°c to 74°c
|
||
| 大气泄漏率 |
2*10-8atm cc/sec he
|
||
|
Cv 值
|
0.08
|
||
部件材质
|
阀体
|
316L
|
||
| 阀盖 |
316L
|
||
|
隔膜
|
316L
|
||
| 过滤器 |
316L(10mm)
|
||
|
阀座
|
PCTFE,PTEE,Vespel
|
||
|
弹簧
|
316L
|
||
| 柱塞阀芯 |
316L
|
||
| 系列 | 入口连接 | 出口连接 | 阀体 | 入口压力 | 出口压力 | 压力表 | N2:氮气 |
| JW-200 | 1:6mm 倒钩接头 | 1: 1/4″ 焊接 | s: ss316 | H:1000PSI | 1:25PSI | 1:Mpa | O2:氧气 |
| 2:1/4″O.D. | 2: 3/8″焊接 | C:镀镍黄铜 | M:500psi | 2:50PSI | 2:bar/PSI | H2:氢气 | |
| 3:8mm 倒钩接头 | 5.1/2″ 焊接 | L:300PSI | 3:100PSI | 3:PSI/kpa | C2H2:乙烷 | ||
| 4:3/8″O.D. | 7: 1/4″O.D. | 4:150PSI | CH4:甲烷 | ||||
| 5:10mm 倒钩接头 | 8:3/8″O.D. | 5:250PSI | AR:氩气 | ||||
| 6:1/2″O.D. | 9: 1/2″O.D. | HE:氦气 | |||||
| Air:空气 |
