大型供气系统核心：BSGS特气柜技术解析与应用

在现代化半导体晶圆厂、先进显示面板生产线或高效太阳能电池制造车间内，数以百计的精密设备持续运转。驱动这些“精密大脑”的，并非电力，而是一系列被称为“工业血液”的超高纯度电子特种气体（Specialty Gases）。从蚀刻用的氟基气体到沉积必需的硅烷，再到离子注入所需的掺杂气体，这些气体的纯度和稳定供应直接决定着纳米级工艺的成败。然而，传统的小型气瓶供气方式在产能动辄每月数万片的现代化工厂面前，显得力不从心——频繁更换带来的污染风险、供气压力波动、气体利用率低下以及巨大的仓储与人力成本，都成为制约良率与效率的瓶颈。

正是在这一背景下，BSGS（Bulk Special Gas Supply System，大宗特种气体供应系统）应运而生，成为现代电子制造业不可或缺的基础设施。而构成BSGS庞大体系“心脏”的，正是核心子系统——特气柜（Gas Cabinet）。它不仅是气体存储与分配的中心枢纽，更是保障工厂安全、气体纯度和供应可靠性的关键防线。

一、 BSGS特气柜：核心架构与功能模块

BSGS特气柜并非单一设备，而是一套高度集成、功能明确的模块化子系统，通常包含以下核心部分：

1. 气瓶框架/钢瓶集束框架 (Cylinder Pallet/Manifold Frame):

   • 功能核心： 这是特气柜的“基石”和“仓库”，专门设计用于安全、集中地容纳多只（通常4-12只）大宗供气钢瓶（如Y钢瓶、吨级钢瓶）或ISO罐式集装箱（Tank）。

   • 关键设计：

     • 结构强度与固定： 采用重型钢材焊接框架，具备极高的承重能力和抗震设计，配备可靠的钢瓶抱箍或链条固定装置，防止钢瓶倾倒或移位。

     • 泄漏收集与排放 (Leakage Collection & Exhaust)： 框架底部或内部集成泄漏托盘和导流槽。一旦钢瓶阀门或接口发生微量泄漏，有害气体会被收集并通过特气柜顶部的负压排风系统（通常连接厂务排气Scrubber）强制排出，防止在柜内积聚。

     • 安全空间： 提供足够的操作空间，便于安全地进行钢瓶更换操作（通常需配合半自动或全自动更换系统）。

2. 气体减压与分配模块 (Pressure Reduction & Distribution Module):

   • 功能核心： 将钢瓶内的高压气体（可达200Bar以上）稳定、精确地减压至工艺设备所需的安全低压（通常1~10Bar），并实现多钢瓶间的自动或手动切换供气，保证供气连续性。

   • 关键组件与技术：

     • 主减压阀 (Main Pressure Regulator)： 第一级减压，将高压降至中等压力。选用高纯度、耐腐蚀（如316L SS EP）、低放气、大流通量的减压阀。

     • 二级精密减压阀 (Secondary Fine Regulator)： 第二级精密减压，提供极其稳定的出口压力（波动范围极小，如±1%），满足工艺敏感设备的需求。常采用隔膜式或活塞式结构。

     • 自动切换盘 (Auto Changeover Panel)： 核心控制单元。通过压力传感器实时监测“在用”钢瓶组压力。当压力降至预设切换点时，系统自动无扰动地将供气源切换到已准备好的“备用”钢瓶组，同时发出更换“空瓶”信号。这是保障24/7连续不间断供气的关键。

     • 手动切换阀/隔离阀： 用于维护、测试或紧急情况下的手动操作。

     • 吹扫/排空阀 (Purge/Vent Valves)： 用于系统维护前后或钢瓶更换后对管路进行吹扫（通常用高纯氮气），置换空气或残余气体，保证纯度并排除爆炸混合物风险。

3. 高纯度气体管路与阀门 (High Purity Gas Piping & Valves):

   • 功能核心： 构成气体从钢瓶到出口的流动通道，是保证气体传输过程中纯度不被污染的生命线。

   • 关键材料与工艺：

     • 材料： 主要采用低碳不锈钢（如316L VIM/VAR – 真空感应熔炼/真空电弧重熔）或特殊合金（如哈氏合金C-276用于强腐蚀性气体）。内表面电解抛光（EP）至Ra ≤ 0.25μm，极大减少表面积和吸附点。

     • 连接： 超高纯度双卡套接头（如VCR®、Swagelok®品牌）或轨道自动焊（Orbital Welding），确保连接处无泄漏、无颗粒产生、无滞留死区。

     • 阀门： 采用隔膜阀（Diaphragm Valve）或波纹管阀（Bellows Valve）。隔膜阀利用弹性隔膜隔离阀杆与流路，实现零泄漏和零死区；波纹管阀则通过金属波纹管密封阀杆，同样避免填料泄漏。两者都是超高纯系统的首选。

4. 综合安全监控与管理系统 (Integrated Safety Monitoring & Management System):

   • 功能核心： 特气柜的“神经系统”和“守护神”，7×24小时全方位监控潜在危险，并在异常发生时立即采取保护措施。

   • 关键子系统：

     • 气体泄漏侦测器 (Gas Leak Detectors – GLD): 在柜内关键位置（如钢瓶接口、阀门组下方、排风管入口）安装高灵敏度传感器（TCD、PID、激光等原理），针对特定气体（如PH3、AsH3、SiH4、Cl2、HF等）实时监测。探测到泄漏浓度达到预设报警阈值（通常远低于安全限值）时，立即触发声光报警。

     • 火焰侦测器 (Flame Detectors – FID): 快速探测柜内可能出现的火焰。

     • 紧急切断阀 (Emergency Shut-off Valve – ESV)： 通常安装在钢瓶出口或主管路上。当GLD报警、火灾报警、地震报警或手动紧急按钮被按下时，ESV在毫秒级内自动关闭，切断气源。

     • 压力/温度监控： 监测关键点压力和温度，超限报警。

     • 排风流量/压力监控： 确保柜内维持足够的负压（通常-0.5 m/s风速），任何泄漏都能被有效抽走。流量不足将触发报警。

     • 火警联动与地震急停： 与工厂消防系统和地震监测系统联动，自动触发ESV关闭。

     • 本地控制面板 (Local Control Panel – LCP)： 显示状态、报警信息，提供手动控制按钮（如ESV复位、吹扫启动）。

     • 通讯接口： 将状态、报警信息上传至工厂中央监控系统（如FMB – Facility Monitoring System）。

5. 吹扫与置换系统 (Purge & Purging System):

   • 功能核心： 在系统初次启用、钢瓶更换后或维护前后，用超高纯氮气（N2）将管道和设备内的空气（氧气、水汽）或残余工艺气体彻底置换出去，达到要求的极低杂质浓度（如O2 < 1 ppm, H2O < 1 ppm）和安全性。

   • 关键方法：

     • 压力-抽真空法： 反复充入高纯N2加压，然后抽真空，利用分压差置换杂质。

     • 连续流吹扫法： 在入口持续通入高纯N2，出口打开排放，利用流动气体“冲洗”带走杂质。通常结合流量计和时间控制来保证吹扫效果。

     • 效果验证： 通过露点仪、氧分析仪或残余气体分析仪（RGA）在线或离线检测吹扫后气体纯度是否达标。

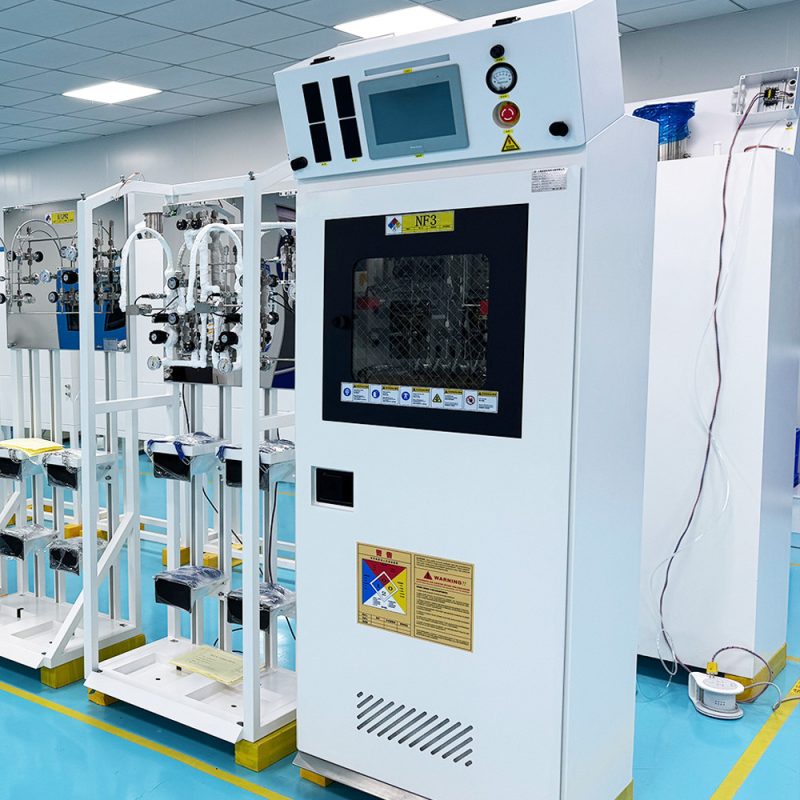

6. 柜体与外壳 (Enclosure & Housing):

   • 功能核心： 提供物理防护、泄漏气体密封引导、防火防爆屏障。

   • 关键特性：

     • 结构： 坚固的钢制框架和面板，符合相关防火防爆标准。

     • 密封： 柜门配备气密密封条，确保泄漏气体被有效导向底部收集系统，防止外泄到房间。

     • 通风： 顶部设有强制排风口，连接负压排风管道。底部有进风百叶（通常带防火阀），确保空气从底部进入，流经柜内空间，携带泄漏气体从顶部排出。

     • 安全联锁： 柜门开启可能触发报警或联锁动作（如停供气），部分设计要求开门前必须先进行安全吹扫。

     • 标识： 清晰标明柜内气体种类、危险标识、操作说明和紧急联系方式。

二、 BSGS特气柜的核心技术优势

1. 供气安全性的革命性提升：

   • 多重物理隔离： 将大量危险气体集中密封在坚固且具备负压排风的柜体内，与人员活动区域有效隔离。

   • 实时主动监测与快速响应： GLD、火焰探测器、排风监控等构成全天候“哨兵”，ESV能在毫秒级切断气源，将泄漏风险扼杀在萌芽状态。

   • 泄漏引导与消除： 集成泄漏收集和强制排风系统，确保微量泄漏也能被安全排出处理（经Scrubber），避免在室内累积形成爆炸性环境或有毒环境。

   • 结构安全： 抗震设计、钢瓶牢固固定，防止意外事故导致钢瓶倾倒或破裂。

2. 气体纯度的极致保障：

   • 材料与工艺： 采用高等级316L EP管材、双卡套或轨道焊连接、隔膜阀/波纹管阀，最大限度减少颗粒产生、金属离子析出和气体吸附/脱附，确保流路本征洁净。

   • 无滞留设计： 精心设计管路走向，避免死区（Dead Leg），减少气体滞留和杂质积聚点。

   • 严苛的吹扫程序： 标准化的吹扫流程和使用超高纯N2，确保系统内氧气、水分等杂质被彻底清除至PPB级别，满足最先进工艺（如3nm以下逻辑芯片、高端存储芯片）对气体纯度的苛刻要求（如>99.99999% / 7N级）。

   • 减少人为污染： 钢瓶更换频率大大降低（从几天一次变为几周甚至数月一次），显著减少了人为操作引入污染的机会。

3. 供气稳定与可靠性的基石：

   • 自动切换： Auto Changeover Panel 实现钢瓶组间的无缝切换，供气压力波动极小（通常控制在±1%以内），彻底消除因更换钢瓶导致的工艺中断或参数漂移。

   • 大容量储备： 多钢瓶设计提供充足的气体缓冲量，应对短期需求波动或物流延迟。

   • 冗余设计： 关键部件（如减压阀、控制器）可配置冗余，提高系统整体可靠性（MTBF – 平均无故障时间）。

4. 卓越的运营效率与经济性：

   • 大幅减少换瓶操作： 显著降低操作人员的工作量、劳动强度和暴露于危险气体的频率。

   • 提高气体利用率： 钢瓶内气体能被几乎完全用尽（残压可降至很低），减少气体浪费。

   • 优化空间利用： 集中供气减少了分散气瓶的仓储和操作空间需求。

   • 降低综合成本： 虽然初期投资较高，但长期来看，节省的人力、提高的良率、减少的气体浪费和事故风险成本，使其具有显著的Total Cost of Ownership (TCO)优势。

三、 核心应用场景：现代电子制造的生命线

1. 半导体芯片制造 (IC Fabrication):

   • 蚀刻 (Etch)： 提供CF4, SF6, Cl2, BCl3, HBr等用于硅、介质层、金属的干法蚀刻。

   • 化学气相沉积 (CVD)： 提供SiH4, TEOS, NH3, N2O, WF6等用于沉积各种薄膜（多晶硅、氧化硅、氮化硅、钨塞等）。

   • 扩散/离子注入 (Diffusion/Implant)： 提供PH3, AsH3, B2H6等作为掺杂源气体。

   • 物理气相沉积 (PVD)/外延 (Epitaxy)： 提供Ar, H2等高纯载气或反应气。

   • 光刻 (Lithography)： 提供He用于DUV光刻机透镜温度控制，特殊气体用于先进EUV光刻技术。

2. 平板显示制造 (FPD – Flat Panel Display):

   • TFT-LCD和OLED面板的CVD、PECVD、蚀刻、干法剥离等工艺，需要大量SiH4, NH3, N2O, NF3, CF4, Cl2等气体。

3. 光伏电池制造 (PV – Photovoltaic):

   • 晶体硅太阳能电池的PECVD氮化硅减反射层沉积（SiH4, NH3）。

   • 薄膜太阳能电池（如硅基薄膜、CIGS）的各种沉积工艺所需气体。

4. LED制造 (Light Emitting Diodes):

   • MOCVD（金属有机化学气相沉积）外延生长GaN等发光层，需要高纯NH3, TMGa, TMIn, TMAl等（虽然部分源是液态，但载气和反应气仍需BSGS）。

5. 光纤预制棒制造：

   • 需要高纯SiCl4, GeCl4, O2等作为沉积原料气。

四、 挑战与未来发展趋势

尽管BSGS特气柜技术已高度成熟，挑战依然存在：

1. 极限制程的纯度挑战： 1nm及以下工艺对气体杂质（金属、颗粒、氧/水）的要求已达PPT甚至更低级别，驱动着材料、表面处理、阀门密封技术的持续革新。

2. 新材料与新气体的兼容性： 先进工艺引入更多新型、更具腐蚀性或反应性的气体（如High-k材料沉积气体），对管路阀门材料的耐腐蚀性、低吸附性提出更高要求。

3. 智能化与预测性维护： 利用传感器大数据和AI算法，实现更精准的泄漏预测、部件寿命评估、优化吹扫流程和切换策略，提升系统可靠性和效率。

4. 小型化与模块化： 满足柔性生产和特定工艺区域（如研发线、小批量产线）的需求，发展更紧凑、即插即用的模块化特气柜设计。

5. 安全标准的持续提升： 随着对工厂安全要求的不断提高，特气柜的安全设计（如泄漏检测灵敏度、响应速度、抗震防火等级）需持续优化。

6. 国产化与供应链安全： 关键部件（如超高纯阀门、减压器、传感器）的国产替代加速，保障国内先进制造业供应链的稳定与安全至关重要。

结语

BSGS特气柜，作为大型供气系统的心脏与安全堡垒，是现代高端电子制造业赖以生存的基石。它以其精密的工程设计、多重安全保障、卓越的纯度控制和可靠的连续供气能力，支撑着纳米级工艺的每一次精准蚀刻、每一次完美沉积。从硅片到芯片，从玻璃基板到绚丽屏幕，从光伏板到LED灯光，其背后都流淌着经由BSGS特气柜严格“把关”的“工业血液”。

随着摩尔定律的持续演进和新兴电子产业的蓬勃发展，对BSGS特气柜的技术要求只会愈加严苛。持续的创新——在材料科学、传感技术、智能控制和安全设计上的突破——将是驱动这一核心基础设施不断升级、护航未来智能制造的关键力量。在追求更高性能、更低功耗、更小尺寸芯片的道路上，BSGS特气柜始终扮演着幕后英雄的角色，无声却强大地保障着现代工业精密制造的命脉。
