在半导体制造冷却分配单元这一精密工业的巅峰领域，工艺制程已迈入纳米乃至埃米级别。随着特征尺寸的不断微缩，制造环境的热稳定性已成为决定产品良率与性能的关键瓶颈。作为厂务设施与工艺机台之间的“热交换枢纽”，冷却分配单元（CDU，Cooling Distribution Unit）的设计已不再是简单的辅助工程，而是直接关系到晶圆厂（Fab）运营效率、产能爬坡速度以及长期成本控制的战略性课题。

在超大规模集成电路制造中，无论是光刻机的镜头温控、刻蚀机的反应腔体冷却，还是化学机械抛光（CMP）设备的磨盘控温，都依赖于CDU提供的高精度、高稳定性的循环冷却水。本文将深入探讨在半导体工厂场景下，CDU设计过程中必须重点考量的六大关键维度：温度控制精度与稳定性、水质管理与材料兼容性、系统架构与冗余设计、能效与热回收、空间布局与可维护性、以及智能化控制与安全合规。

一、 极致严苛的温度控制精度与稳定性

半导体工厂对CDU的首要要求并非“制冷”，而是“恒温”。随着极紫外光刻（EUV）等先进制程的引入，工艺机台对冷却水温度波动的容忍度通常被限制在±0.1°C甚至±0.01°C以内。传统的PID控制算法在这种场景下往往显得力不从心。

现代CDU的设计必须采用高灵敏度传感器与预测性控制算法相结合的方案。传感器需要布置在紧邻负载端的位置，以消除管路沿程传输带来的热滞后效应。在控制策略上，单纯的变频压缩机调节虽然节能，但在响应速度上存在物理极限。对于温度敏感度极高的机台，设计往往采用“主回路定频+微调回路电加热”的混合模式：主回路提供基础冷量，通过精密比例阀控制旁通流量，并利用浸入式电加热器进行反向补偿，实现“冷热抵消”以达到极高的动态稳态精度。这种看似“不节能”的设计，实则是在为数百片价值数十万美元的晶圆保驾护航——温度波动导致的良率偏移，其经济损失远大于电费支出。

此外，抗干扰能力也是设计的核心。半导体工厂内机台启停频繁，负载波动剧烈。优秀的CDU设计需具备大容量的缓冲水箱，利用水的热惯性来平抑瞬时冲击。水箱的容积通常需要根据负载波动幅度进行计算，以确保在最恶劣的负载跳变工况下，出水温度的变化仍能控制在工艺允许的范围内。

二、 严苛的水质管理与材料兼容性

半导体制造对环境洁净度的要求达到了极致，冷却水系统也不例外。冷却水不仅承担换热任务，其化学性质和颗粒物含量直接影响工艺机台内部的微环境。

1. 离子与颗粒物控制
传统的工业冷却水允许一定量的缓蚀剂和杀菌剂存在，但在半导体CDU设计中，循环水必须采用高纯去离子水（DI Water）。水中的阳离子（如Na+、Ca2+）和阴离子（如Cl-、SO42-）若泄漏至机台内部，将引发晶圆表面金属污染或栅氧化层击穿。因此，CDU的设计必须集成旁路抛光回路，通过混床离子交换树脂持续去除溶解性离子，直至电阻率达到18.2 MΩ·cm的理论极限。同时，系统需配备高精度的在线颗粒计数器，确保循环水中大于0.1μm的颗粒数被严格控制在极低水平。

2. 材料选型
由于采用高纯水，其腐蚀性极强（尤其是对金属）。在设计时，所有与介质接触的部件——包括泵体、换热器、阀门及管路——均需采用耐腐蚀材料。316L不锈钢经过电化学抛光（EP）处理是主流选择，其表面钝化膜能有效防止金属离子溶出。对于某些对金属离子极度敏感的特殊工艺机台（如部分量测设备），CDU内部甚至需要采用PVDF或PFA全氟塑料管路，彻底杜绝金属析出的风险。

三、 系统架构与冗余设计

半导体工厂是连续生产的典范，任何非计划性停机都意味着巨大的产能损失。因此，CDU的架构设计必须遵循“N+1”或更高等级的冗余原则。

1. 关键部件冗余
在单台CDU内部，水泵、换热器、过滤器等核心部件应采用“一用一备”或“多用一备”的设计。以水泵为例，双泵并联设计配合自动切换逻辑，当主泵故障或流量不足时，备用泵需在毫秒级时间内切入系统，确保机台供液压力无扰动。

2. 系统级冗余
在厂务规划层面，CDU的配置通常采用“2N”或“N+1”架构。对于EUV等关键机台，往往采用双CDU同时运行、各承担50%负载的架构（即双路径供水）。当一台CDU需要维护或发生故障时，另一台CDU能够瞬间自动提升至100%输出，实现“零中断”切换。这种设计对CDU的控制逻辑提出了极高的要求：两台CDU之间必须实现精确的负荷均分，避免出现环流或抢水现象，通常需要依赖高精度的差压传感器和高速现场总线通讯（如EtherCAT或Profinet）来实现同步。

四、 能效优化与热回收

尽管半导体工厂属于高能耗产业，但在当前的“双碳”背景以及运营成本压力下，CDU的能效设计变得愈发重要。CDU的能耗主要由压缩机（若有）、水泵和风机贡献。

1. 自然冷却（Free Cooling）
对于CDU而言，最大的节能潜力在于充分利用室外低温环境。在冬季或春秋过渡季节，当室外湿球温度低于工艺回水温度时，设计应包含板式换热器旁路模式。系统可以关闭制冷压缩机，直接利用冷却塔提供的冷却水通过板换与工艺循环水换热。这一设计可显著降低全年综合能效比。先进的CDU设计会采用“三通阀+板换”的混合模式，根据室外气候动态调整机械制冷与自然冷却的比例，实现无缝切换。

2. 热回收
半导体厂房的再热需求（如洁净室恒温恒湿）巨大。CDU在制冷过程中通过压缩机排出的高温高压制冷剂或通过冷却水系统带走的大量热量，如果直接排向大气，是一种巨大的浪费。设计时应考虑设置热回收换热器，将CDU的冷凝热（通常水温在35°C-45°C）回收，用于预热洁净室的新风机组（MAU）或厂务热水系统。虽然这会略微增加CDU冷凝侧的阻力，但整体上能为晶圆厂节省可观的天然气或蒸汽消耗。

五、 空间布局与可维护性

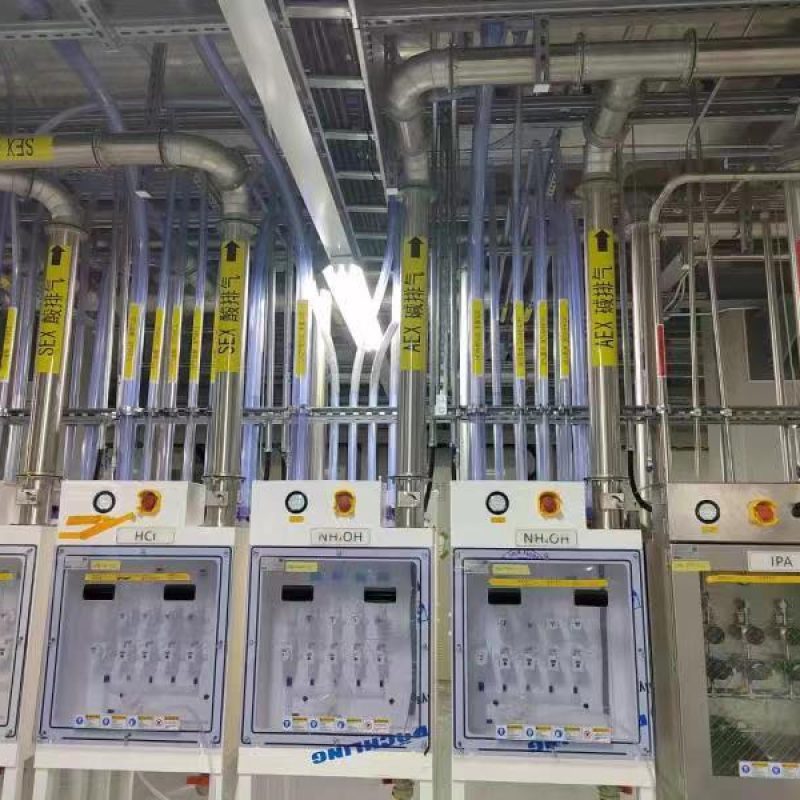

半导体工厂的洁净室空间极其昂贵，而地下或上方的厂务层（Sub-Fab）空间同样寸土寸金，且充斥着各种复杂的管道和机电设备。

1. 紧凑化与模块化设计
CDU的设计必须充分考虑安装空间的限制。现代半导体工厂倾向于采用模块化、撬装式设计。将水泵、换热器、控制柜、水箱等集成在一个钢结构底座上，在工厂内完成预组装和预调试，现场仅需连接电源、进排水管道即可投入使用。这种设计不仅减少了现场安装的工期和出错率，也使得整体占地面积最小化。

2. 维护可达性
在Sub-Fab层，设备密集，操作空间狭小。CDU设计时必须确保所有需要定期维护的部件（如过滤器滤芯、水泵机械密封、传感器）都位于易于操作的位置，预留足够的抽芯空间。例如，采用可抽出的卧式离心泵设计，使得维修人员无需拆卸管道即可将泵头拉出进行维修，这对于提升平均修复时间（MTTR）至关重要。此外，控制柜的布线应采用前部接线或顶部桥架的方式，避免在狭窄的通道后方操作。

六、 智能化控制与安全合规

随着工业4.0在半导体制造业的渗透，CDU不再是孤立的设备，而是工厂自动化系统（如EAP）中的一个智能节点。

1. SECS/GEM与数据互联
半导体行业普遍采用SECS/GEM（半导体设备通讯标准/通用设备模型）协议进行机台与工厂主机的通讯。CDU的设计必须具备符合此标准的通讯接口，能够实时上报温度、流量、压力、电导率、颗粒度等关键参数，并接收来自制造执行系统（MES）的指令。通过大数据分析，系统可以进行预测性维护，例如通过分析水泵振动频谱或电机电流变化，提前预警轴承磨损或叶轮气蚀，避免被动停机。

2. 安全与合规
半导体工厂对安全的要求极为严苛。CDU设计需符合SEMI S2（半导体设备安全标准）和SEMI F47（电压暂降抗扰度标准）。在电气安全方面，需配置绝缘监测仪，针对高纯水系统的间接接触风险进行实时监控。在流体安全方面，必须设置二级防漏底盘，并配置泄漏传感器，一旦检测到泄漏，系统立即切断进水阀并发出警报，防止水渗漏损坏下方的昂贵工艺机台或造成电气短路。

此外，考虑到冷却水系统中可能使用的乙二醇或缓蚀剂（尽管在高纯应用中极少），设计必须遵循当地的环保法规，确保任何介质的泄漏都不会对洁净室环境或人员健康构成威胁。

结语

半导体工厂中的化学分配单元设计，是一项集精密温控、超净材料、高可靠性架构、极致能效与智能互联于一体的复杂系统工程。它不再是传统意义上的暖通空调设备，而是工艺机台的延伸，是保证晶圆良率的“生命线”。

随着未来芯片制程向2nm甚至更低的节点演进，以及3D封装等新技术的普及，工艺设备的发热密度将呈指数级增长，对冷却系统的要求将更加严苛。未来的CDU设计将更加趋向于去中心化（更靠近负载的末端微冷却）、全氟化（彻底杜绝金属污染）以及AI自优化（基于机器学习自动调整设定点以匹配工艺步骤）。

对于半导体工厂的规划者和建设者而言，只有在设计之初就深入理解工艺特性，全面权衡上述关键因素，才能构建出安全、稳定、高效且面向未来的冷却分配系统，为半导体芯片的高质量制造提供坚实可靠的“冷源”保障。
