在半导体、集成电路、光伏电池以及生物制药等高端制造领域，生产工艺对工作环境的洁净度与介质纯度有着近乎苛刻的要求。尤其在半导体制程中，特种气体（如硅烷、磷烷、砷烷、氨气、氯气等）的输送系统一旦发生泄漏、污染或颗粒物引入，就可能导致整批晶圆报废，造成巨额经济损失。因此，作为流体控制系统中的关键执行单元——阀门，其性能直接关系到整个系统的纯净度、安全性与可靠性。本文将聚焦于一种专为极端纯净工况设计的超高纯特气隔膜阀，深入解析其技术特点、设计哲学及其在尖端工业中的不可替代作用。

一、 严苛工况下的核心挑战与隔膜阀的优势

在超高纯度气体应用中，阀门面临几大核心挑战：

1. 零污染：阀门材料必须绝对无析出，不能向工艺气体中引入金属离子、有机物或颗粒污染物。

2. 零泄漏：无论是阀内泄漏还是外泄漏，都必须被降至最低，确保气体纯度和操作安全。

3. 无滞留：流道设计必须平滑流畅，无死区，防止气体残留、混合或形成湍流导致颗粒积聚。

4. 耐腐蚀：许多特种气体具有强腐蚀性，阀门材质需能长期耐受。

5. 高可靠性：在自动化连续生产中，阀门需承受数十万甚至上百万次的频繁启闭，寿命和稳定性至关重要。

相较于球阀、波纹管阀等其他阀型，隔膜阀因其独特的结构，在上述挑战中展现出显著优势：

• 绝对隔离：通过柔性隔膜将阀体流道与阀盖驱动机构完全隔离，杜绝了阀杆处的潜在泄漏源，实现了“零外漏”。

• 流线型流道：典型的堰式或直通式设计，易于实现光滑、无死角的内腔，便于清洁和吹扫。

• 无填料密封：消除了因填料磨损、老化导致的泄漏和颗粒产生问题。

因此，经过特殊设计和材料优化的超高纯隔膜阀，成为高纯特气输送系统的首选。

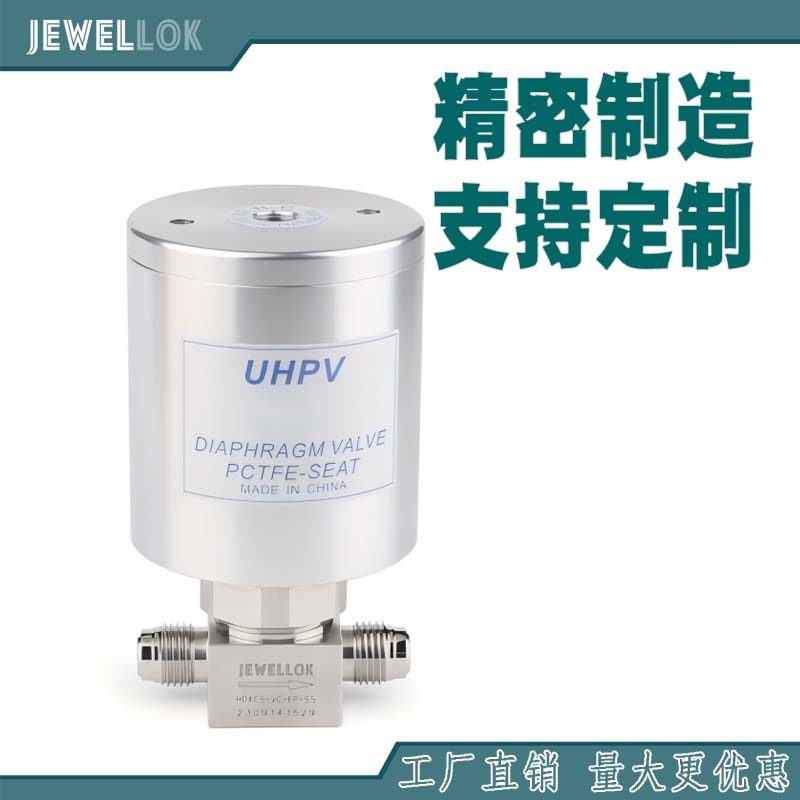

二、 深度解析：超高纯特气隔膜阀的技术内核

根据所提供的技术资料，一款顶级的超高纯隔膜阀是其阀体、隔膜与阀座三大核心部件精益设计的完美融合。

1. 阀体：超高洁净的基石

阀体是流体的主要通道，其材质与内表面处理是决定阀门纯净度的基础。

• 顶级材质：316L VIM-VAR 不锈钢

  • 316L：低碳奥氏体不锈钢，具有优异的耐腐蚀性和机械性能，是化工和高端制造业的通用之选。“L”代表低碳，能有效减少在焊接或高温环境下碳化铬析出导致的晶间腐蚀风险。

  • VIM-VAR（真空感应熔炼-真空电弧重熔）：这是生产超高纯度、高均匀性金属的关键工艺。VIM首先在真空中熔炼，去除大量气体和挥发性杂质；随后VAR在真空下将电极重熔，进一步提纯并改善铸锭的结晶结构，消除偏析，获得极低夹杂物含量、极高化学均匀性的材料。对于半导体级阀门，采用VIM-VAR 316L不锈钢是确保阀体本身不会成为污染源的终极保证。

• 极致内表面：Ra 5 µin（约0.127 μm）

  • 内表面粗糙度是衡量流道洁净度的直接指标。Ra值越低，表面越光滑。Ra 5 µin是一个极高的标准，意味着流道内壁如镜面般光滑。其带来的三大益处直击应用痛点：

    1. 最大程度减少滞留区域：光滑表面使气体流动更加顺畅，无微观凹坑可截留气体分子或颗粒，防止不同批次或不同气体间的交叉污染。

    2. 便于吹扫：在系统置换或维护时，光滑表面使得吹扫气体（如高纯氮气）能迅速、彻底地将残留气体带出，缩短吹扫时间，提高效率。

    3. 最大程度提高流量：降低了流体与壁面的摩擦阻力，在相同压差下能获得更高的流通能力（Cv值），有助于优化系统设计。

2. 隔膜：动态密封与耐腐的关键

隔膜是隔膜阀的“心脏”，它既要承受反复的弯曲变形以实现启闭，又要作为隔离介质与驱动部件的屏障，其材料与设计至关重要。

• 高端合金选择：

  • 哈氏合金 C-22 (Hastelloy C-22)：一种镍-铬-钼-钨合金，以其极致的耐全面腐蚀能力著称。它在氧化性和还原性介质中均表现优异，能抵抗强酸（如盐酸、硫酸）、湿氯气、含氯溶液等苛刻介质的腐蚀，是处理最具侵蚀性特气的理想选择。

  • 钴基高温合金 (UNS R30003)：这类合金通常以钴为主，加入铬、钨等元素，具有出色的高强度、耐高温和耐磨损特性。在需要阀门承受较高压力、温度或更频繁动作的工况下，钴基合金隔膜能提供更长的疲劳寿命和可靠性。

  • 优化设计：除了材料，隔膜的轮廓、厚度分布都经过有限元分析等现代设计手段优化，旨在每一次启闭动作中，应力分布更均匀，从而显著延长使用寿命，减少因隔膜疲劳破裂导致的非计划停机。

3. 阀座：静态密封与洁净的守护者

阀座是与隔膜紧密贴合以实现关断的部件，其材料决定了密封性能、洁净度和长期稳定性。

• 全封闭PCTFE阀座：

  • PCTFE（聚三氟氯乙烯） 是一种性能卓越的工程塑料，在超高纯应用中，它相比传统的PTFE（聚四氟乙烯）具有几大压倒性优势：

    1. 优异的抗膨胀和污染性能：PCTFE的渗透率极低，对几乎所有气体和化学品的吸收、吸附都非常微弱，能有效防止介质渗透导致的材料“溶胀”变形，长期保持尺寸稳定和密封力。

    2. 提升氦气泄漏测试性能：其致密的分子结构使得氦质谱检漏的背景信号极低，允许阀门达到更严格的泄漏率标准（如<1 x 10⁻⁹ atm cc/sec）。

    3. 最大程度减少颗粒生成：PCTFE硬度高、耐磨性好，在与金属隔膜多次挤压密封中，自身磨损产生颗粒的倾向远低于较软的PTFE。

    4. 延长使用寿命：综合其尺寸稳定性、耐磨性和耐化学性，PCTFE阀座能确保阀门在长期使用后仍保持优异的密封性。

• 高洁净度组装与包装：阀门的价值不仅在于零件，更在于整体。在Class 100甚至更高等级的洁净室中进行组装、测试和包装，确保阀门在离开工厂时处于最高洁净状态，可直接接入高纯度半导体气体管路。

• 100%出厂测试：每一台阀门在出厂前都经过严格的氮气测试（通常包括压力测试和氦质谱检漏），这是交付给客户的质量保证书，确保其性能符合设计规格。

三、 应用场景与行业价值

此类超高纯特气隔膜阀是以下领域的“标配”：

• 半导体制造：用于集成电路前道制程中的CVD（化学气相沉积）、蚀刻、离子注入、扩散等关键设备的特气输送与控制。

• 平板显示（FPD）：在OLED、液晶面板的薄膜沉积和蚀刻工艺中同样不可或缺。

• 光伏产业：用于高效太阳能电池（如PERC, HJT）生产中的镀膜和掺杂工序。

• 光纤预制棒：在MCVD、OVD等工艺中控制高纯硅、锗等原料气体的输送。

• 生物制药与高端实验室：用于对气体纯度有严苛要求的反应器、分析仪器供气系统。

其价值远不止于“一个阀门”。它是保障：

• 产品良率（Yield）：减少因污染导致的晶圆缺陷。

• 工艺稳定性：确保气体流量和成分的精确、稳定。

• 生产安全：杜绝有毒、可燃、腐蚀性气体的泄漏风险。

• 运营成本：长寿命、低维护的设计降低了总拥有成本（TCO）。

四、总结

在追求纳米级制程精度的今天，每一项微观的污染都可能是宏观失效的根源。超高纯特气隔膜阀，以其从VIM-VAR级阀体的出身、到镜面级的内表面、再到顶级合金隔膜与高性能PCTFE阀座的精密组合，构建了一道坚固的“洁净防线”。它不仅是简单的流体开关，更是融合了材料科学、精密加工、洁净技术和可靠性工程的高度集成化产品。作为高纯气体系统的“无声卫士”，它在幕后守护着现代高端制造业的命脉，是推动芯片算力不断突破、显示技术持续革新、绿色能源日益高效背后，不可或缺的工业基石。随着半导体工艺向更小的线宽、更复杂的结构演进，对阀门纯净度、可靠性的要求将只增不减，而技术的创新也将继续在这一看似微小却至关重要的领域不断深耕。
