在半导体制造的超微缩化进程中，化学气相沉积是构建芯片内部晶体管、栅极介质及金属互连结构的核心工艺。随着制程节点从28nm向3nm乃至更先进制程演进，CVD工艺对薄膜均匀性、缺陷密度及颗粒污染控制的要求达到了前所未有的严苛程度。气体前驱体输送系统作为CVD设备的“血液循环系统”，其性能直接决定了晶圆良率与设备综合效率。然而，在实际量产环境中，CVD气体前驱体的输送面临着诸多复杂挑战。本文将深入剖析其中的五大关键挑战，并探讨行业内的前沿解决方案。

挑战一：高精度流量控制的稳定性与重复性

在CVD气体前驱体输送中，薄膜厚度与成分的均匀性高度依赖于进入反应腔室的前驱体流量。随着原子层沉积等先进CVD技术的普及，工艺对气体流量的控制精度要求已从传统的±3%提升至±1%甚至更高，且需要在极短的时间周期内完成纳摩尔级别的剂量切换。

然而，传统的质量流量控制器在实际应用中面临两大困境。其一，热式质量流量计对气体组分变化极其敏感，而某些金属有机前驱体在长期输送过程中可能因分解或吸附导致气体成分微量改变，造成流量读数漂移。其二，在极低流量条件下，例如ALD工艺中常见的20sccm以下区间，阀门响应迟滞和非线性问题显著，导致第一片晶圆与第一百片晶圆之间存在工艺偏移。

针对这一挑战，解决方案正朝着“原位闭环控制”与“压力不敏感型”技术演进。新一代的基于热式测量与压力不敏感型技术的数字式MFC，通过内置高精度压力传感器和温度补偿算法，能够实时修正气体物理性质变化带来的误差。更为先进的解决方案是采用基于传感器反馈的主动式压力控制。将MFC与下游节流阀联动，通过维持MFC两端压差恒定，确保在低蒸气压前驱体输送中流量控制的线性度。在ALD等高精度场景中，采用直接液体注射系统替代传统的气泡式输送，通过液体质量流量计精确计量液态前驱体的注射量，再经过汽化器瞬间汽化，从根本上解决了气体组分变化导致的流量偏差问题，将工艺重复性提升至CPK≥1.67的水平。

挑战二：前驱体在输送过程中的分解与沉积

许多CVD前驱体，尤其是金属有机前驱体，在特定温度下具有热不稳定性。在从源瓶到反应腔室的漫长输送管路中，如果温度控制不当，前驱体可能发生提前热解。这不仅导致输送到反应腔的有效前驱体浓度下降，造成薄膜生长速率失控，更严重的是，分解产生的副产物或固态颗粒会附着在管路内壁、阀门及压力传感器上。

这种非预期的沉积会产生“颗粒雨”现象。当管路内壁的沉积物积累到临界厚度，或因气流的机械振动而脱落时，大量颗粒会随气流涌入反应腔室，直接落在晶圆表面，造成致命的短路或断路缺陷。在铜互连CVD工艺中，这种问题尤为突出，因为有机金属前驱体的分解温度窗口极为狭窄。

解决这一问题的关键在于全路径热管理的精细化设计。现代CVD设备普遍采用三段式独立温控策略：源瓶处于恒定低温以维持前驱体稳定蒸发；输送管路采用全伴热设计，温度设定通常略高于源瓶温度，防止前驱体冷凝；而进入反应腔前的进气歧管则需维持略低于分解温度但高于冷凝温度的“安全窗口”。

对于极端不稳定的前驱体，如某些高介电常数材料前驱体，行业正在引入短路径输送与集成歧管技术。通过将源瓶尽可能靠近反应腔室，甚至采用“源瓶直接对接”的集成式气箱设计，将管路长度从传统的数米缩短至几十厘米，大幅减少了前驱体在高温区域的滞留时间。此外，采用惰性气体吹扫与真空抽气循环的自清洁机制，在每片晶圆加工间隙对输送管路进行快速脉冲吹扫，及时带走管路内壁吸附的微量分解产物，有效抑制了颗粒的成核与生长。

挑战三：颗粒污染物的生成与管控

颗粒污染是CVD工艺中导致良率损失的元凶。除了管路内壁沉积脱落外，颗粒污染的另一大来源是气体前驱体与杂质或副产物的反应。在输送高活性前驱体时，若管路中存在微量的水分或氧气，会瞬间反应生成氧化物或氢氧化物颗粒。这些颗粒一旦形成，极难通过过滤器彻底清除，且往往堵塞在阀座密封面或节流孔处，导致阀门动作失灵或流量控制失效。

另一个常被忽视的颗粒源是气动阀门的快速开关动作。当阀门瞬间开启时，高压差会导致气体绝热膨胀，局部温度骤降，引起前驱体冷凝或固体析出；而阀门快速关闭时产生的冲击波，可能震落管路内壁的附着物。

针对颗粒污染的解决方案必须从材料选择、界面处理与动态控制三个维度入手。在材料层面，所有与工艺气体接触的管路、阀门及接头均应采用电抛光不锈钢，且表面粗糙度严格控制在Ra≤0.1μm以下，对于特定高黏附性前驱体，还需进行惰性化钝化处理，通过预镀一层致密的氧化层或硅烷化处理，钝化金属表面的活性位点，防止前驱体与管壁发生反应。

在动态控制层面，软开关技术正在取代传统的硬开关。通过优化阀门的驱动电流曲线，控制阀芯的运动速度，实现阀门的渐进式开启与关闭，从而消除压力瞬变和绝热效应。同时，在输送管路的每个关键节点部署高精度颗粒计数器，结合机器学习算法实时监测颗粒事件的频次与粒径分布，实现颗粒污染的早期预警与根源定位。

挑战四：温度敏感性与冷凝控制

CVD前驱体通常具有较高的沸点或较窄的液体温度范围。例如，用于二氧化铪薄膜的四甲基乙基胺基铪等前驱体，在室温下即为固体或高黏度液体。在输送过程中，温度的细微波动会直接导致前驱体蒸气压力的剧烈变化。根据安托因方程，温度波动1°C，某些前驱体的蒸气压变化可达5%-10%，直接导致沉积速率漂移。

更棘手的是冷凝现象。如果管路中存在“冷点”，例如未加热的接头、压力传感器探头或未做保温的阀门，气态前驱体会在这些区域冷凝成液滴或固体。冷凝不仅导致输送到反应腔的前驱体剂量不足，还会造成管路堵塞和腐蚀。

为了攻克温度敏感性难题，高端的CVD系统已构建了全域高精度温控网络。整个气体输送系统被划分为多个独立温区，每个温区配备独立的加热器、热电偶及PID控制器，控温精度达到±0.5°C。对于沸点极高的前驱体，采用气相传输加热方案，不仅管路需要加热，包括阀门执行器、压力传感器膜片、甚至接头处的密封垫片都需进行主动加热，确保系统无死角。

在系统架构设计上，液体输送系统的应用范围正在扩大。对于常温下为固体或高黏度的前驱体，传统的气泡式输送难以实现稳定供应。取而代之的是固体前驱体升华器或液体直接注射系统。固体升华器通过精确控制固体源的加热温度与载气流速，实现稳定的蒸气供应；而液体直接注射系统则将前驱体溶解在有机溶剂中，通过液体质量流量计精确计量后注入汽化器，彻底规避了在管路中维持气相状态的温度控制难题。

挑战五：安全性、环境合规与特殊前驱体处理

随着半导体工艺的多样化，越来越多的特殊气体被引入产线，包括自燃性气体、剧毒性气体以及高腐蚀性气体。硅烷在空气中即可自燃，砷化氢和磷化氢具有剧毒，而用于蚀刻或清洗的氟气则具有极强的腐蚀性。这些气体的输送不仅面临工艺稳定性问题，更构成了重大安全与环境风险。

传统的气体柜虽然具备泄漏检测和紧急切断功能，但在面对新工艺提出的更高要求时显得力不从心。例如，某些高毒气体在输送过程中一旦发生微量泄漏，传统传感器响应速度较慢，可能无法在有害浓度达到阈值前触发应急机制。

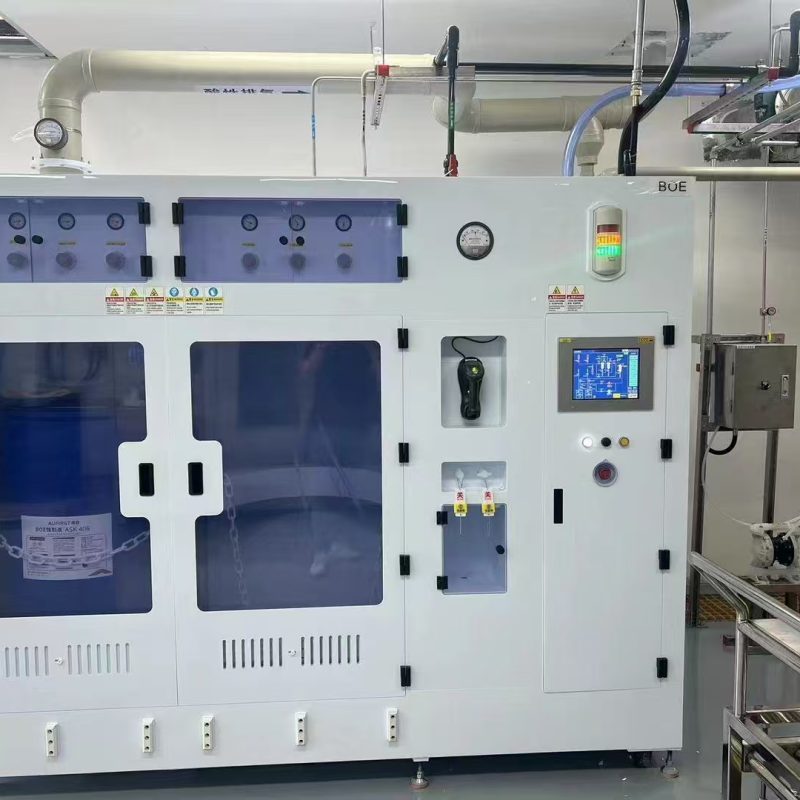

为此，安全设计的理念正在向本质安全与智能化管控转变。在硬件层面，全封闭负压气柜与双层管设计成为标准配置。所有危险气体管路均采用内管输送气体、外管抽真空或充氮气保护的双层结构，一旦内管泄漏，泄漏气体被限制在外管内并被传感器立即检测。对于极度危险的自燃性气体，气柜内部配备氮气自动吹扫系统、水幕消防系统及抗震设计，确保在地震等极端工况下仍能维持密封性。

在软件与系统层面，工厂自动化与实时监控系统正在与气体输送系统深度融合。通过部署基于红外光谱或质谱的在线气体监测系统，能够实时分析管路中的气体成分，在泄漏发生的微秒级时间内触发联锁。同时，针对全球日益严格的环保法规，如欧盟的氟化温室气体法规，气体输送系统需要集成尾气处理模块。采用燃烧式、等离子式或吸附式的尾气处理器，在废气排入大气前将全氟化碳等温室气体彻底分解，确保排放符合法规要求。

此外，随着原子层沉积工艺对前驱体种类的需求激增，许多新型前驱体（如金属酰胺类、金属咪唑类）具有极高的反应活性。针对这类前驱体，行业正在推广一次性使用或可更换内衬的源瓶技术，避免交叉污染，同时简化了危险源瓶的更换流程，减少了操作人员暴露于化学品风险中的机会。

结语

随着半导体制造进入埃米时代，CVD气体前驱体输送已不再是简单的“将气体从A点送到B点”的辅助工程，而是决定工艺窗口、良率极限与生产安全的核心技术领域。面对高精度控制、热分解抑制、颗粒管控、温度敏感适应以及安全环保这五大挑战，解决方案的演进呈现出高度集成化、智能化和精密化的趋势。

未来的气体输送系统将不再是孤立的硬件集合，而是融合了先进材料科学、精密机械设计、智能传感技术与大数据分析的复杂系统。通过引入基于人工智能的预测性维护算法，系统能够根据流量曲线、温度波动和颗粒计数数据的微小异常，提前预判故障风险，实现从被动响应到主动预防的跨越。只有攻克这些输送环节的挑战，CVD工艺才能持续支撑起下一代芯片对薄膜极致均匀性、超低缺陷密度与高生产良率的严苛要求，为数字经济的底层硬件提供坚实的制造基础。
