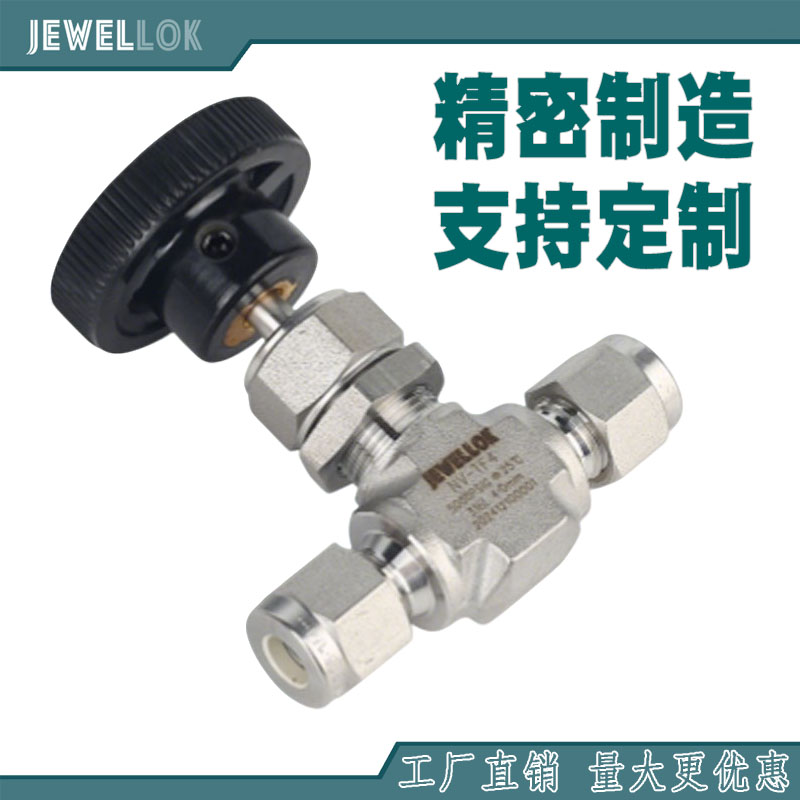

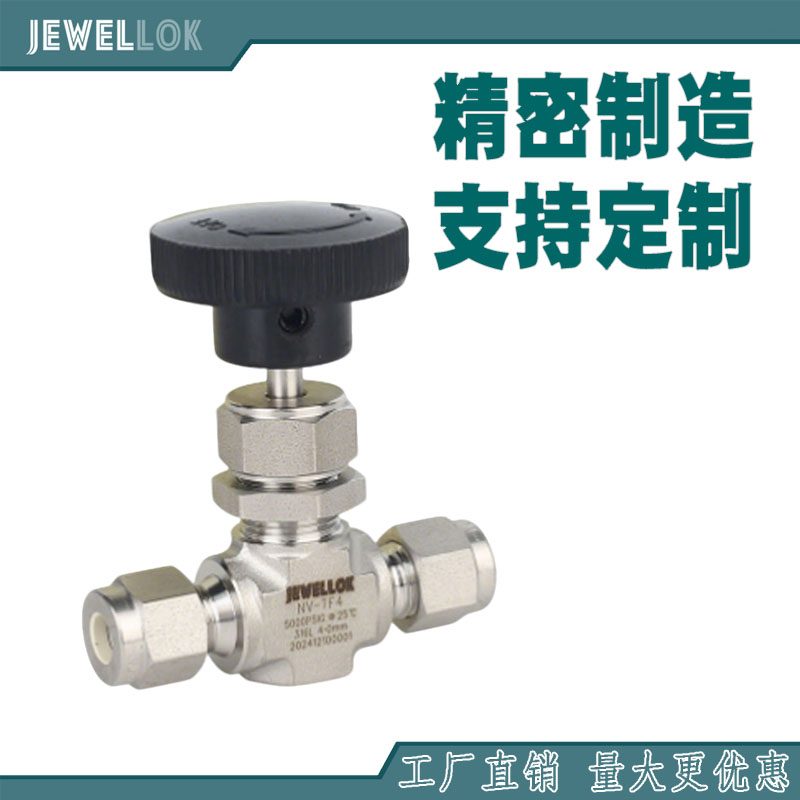

针阀作为流体控制系统中的关键部件，广泛应用于高压、高纯度及腐蚀性介质环境。在众多针阀产品中，高纯高压不锈钢针阀凭借其卓越的设计理念与可靠的性能表现，成为天然气流量控制、测试系统及高压取样等领域的优选设备。本文将围绕该系列阀门的结构特点、工作原理、典型应用及选型要点等方面展开系统分析。

一、针阀的基本结构与设计特点

针型阀之所以称为“针阀”，是因为其阀芯呈锥形或针状，通过精密螺纹传动实现阀杆的微动调节，从而达到对流体介质的精确控制。针阀在设计上融合了高纯度材料与高压密封技术，其主要特点包括：

1. 动载填料系统（Live-Loaded Packing System）

阀门采用先进的动载填料结构，利用弹簧持续对填料施加压力，有效补偿因温度变化或填料磨损导致的密封力下降。这一设计不仅延长了阀门的使用寿命，也确保了在高压频繁动作的工况下仍能保持良好的密封性能。

2. 多类型阀杆设计

三种阀杆结构供用户选择：

• V型阀杆：适用于需要精确调节流量的场合，具有良好的线性控制特性；
• 调节阀杆：适用于需要频繁调节且要求高密封性的系统；
• 软座阀杆：采用软质密封材料，适用于要求零泄漏的工况，如高纯度气体或腐蚀性介质。

3. 紧凑型设计与面板安装

采用紧凑型结构设计，不仅节省安装空间，还支持面板安装方式，便于系统集成与设备布局。这种设计特别适用于空间受限的实验室设备、测试台架及移动服务设备。

4. 多种流路模式

该系列阀门提供直通、角调和错流三种流路模式，用户可根据系统流程需求灵活选择，优化管路设计，减少弯头与接头数量，降低压力损失与泄漏风险。

5. 高工作压力等级

针阀的设计工作压力高达5000 psig（345 bar），能够胜任绝大多数高压气体或液体的控制任务，尤其在天然气、氢气等高压介质控制中表现优异。

二、针阀的关键技术解析

1. 材料选择与高纯度处理

阀体采用316不锈钢等高等级材料，内表面经过电解抛光或机械抛光处理，确保流体通道具有极低的表面粗糙度，有效减少颗粒残留与介质吸附，满足高纯度应用的要求。

2. 密封技术

除了动载填料系统外，阀座与阀芯的密封面采用硬质合金或聚四氟乙烯等材料，结合精密研磨工艺，确保阀门在高压差下仍能实现严密关闭。部分型号还可提供金属对金属密封结构，适用于高温高压工况。

3. 流量控制精度

针阀的核心优势在于其微调能力。通过多圈细牙螺纹传动结构，实现阀杆的缓慢精确移动，使得流量调节具备良好的重复性与稳定性，非常适用于校准系统与精密实验。

三、典型应用场景分析

1. 组件测试与校准系统

在液压、气压元件测试台中，针阀用于调节测试介质的压力与流量，其高精度与高重复性为测试数据提供了可靠保障。在传感器、流量计等仪表的校准系统中，该阀用于建立稳定的压力与流量源。

2. 实验室压力控制

在科研实验室中，尤其在化学合成、材料测试等环境中，经常需要对反应釜、管路系统进行精确压力控制。针阀凭借其调节灵敏、密封可靠的特点，成为实验室高压系统的理想控制元件。

3. 高压取样系统

在石油化工、天然气输送过程中，经常需要从主管道中提取样品进行分析。针阀能够在高压条件下安全、准确地控制取样过程，并保证样品不受污染。

4. 服务与测试设备

各类现场服务设备，如压力校验仪、泄漏检测设备等，均需配备高性能针阀。紧凑设计、面板安装能力以及高压力等级，使其非常适用于移动或便携式设备。

四、选型与使用建议

在选择针阀时，用户需综合考虑以下因素：

• 介质性质：包括腐蚀性、洁净度、相态（气/液）等；
• 工作压力与温度：确保阀门额定参数覆盖实际工况；
• 连接方式：如卡套、螺纹或焊接，需与现有管路匹配；
• 阀杆类型：根据控制精度与密封要求选择适合的阀杆结构；
• 安装方式：面板安装或管路直接安装，影响系统布局与操作便利性。

在使用过程中，应定期检查填料密封状态，避免过度拧紧导致阀杆或阀座损坏，同时在频繁调节场合建议配合定位器或电动执行机构实现自动化控制。

五、总结

高纯高压不锈钢针阀以其动载填料、多类型阀杆、紧凑结构及高压力兼容性等技术优势，在工业测量、实验室研究、能源化工等多个领域展现出广泛的应用前景。随着工业系统对控制精度与可靠性要求的不断提高，高性能针阀将在精密流体控制中扮演愈加重要的角色。正确选型、合理安装与规范维护，是充分发挥其技术特性的关键，也是系统长期稳定运行的保障。
