一、产品概述

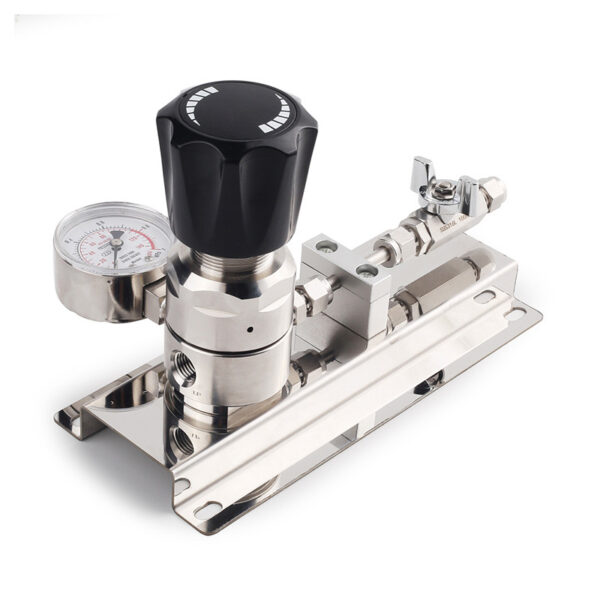

一级调压半自动切换不锈钢供气面板，是一种专为高纯度、高洁净度气体供气系统设计的关键设备，在实验室、分析仪器、半导体制造、医疗及高端科研等领域具有广泛应用。其典型代表型号JW-400系列，采用双级级氢气控制面板汇流排结构，配备精密压力表与标准1/8 NPT接口，能够实现对气体流量与压力的精确、稳定控制，尤其适用于需要长期稳定供气、且对气体纯度与系统可靠性要求极高的场合。

该设备采用全不锈钢主体结构，关键部件如阀体、阀盖、弹簧及滤芯均选用316L不锈钢材质，具备优异的耐腐蚀性能，可在腐蚀性气体环境中长期稳定运行。面板集成调压、过滤、压力显示与安全控制等功能于一体，通过半自动切换机制，实现主路与备用气源之间的无缝切换，显著提升系统的连续运行能力与安全性。

二、核心结构与材质特性

1. 主体材质：316L不锈钢

供气面板的核心结构材质为316L不锈钢（SS316L）。相比普通304不锈钢，316L因其添加钼元素，具备更优异的耐氯化物腐蚀、耐点蚀和耐缝隙腐蚀能力，尤其在酸性、碱性及含有卤素离子的气体环境中表现突出。其低碳含量（L代表低碳）减少了焊接与高温使用过程中碳化铬析出的风险，保持了材料的整体耐腐蚀性，符合高洁净度气体系统对材料析出物控制严格的要求。

2. 关键部件材质

• 阀座：采用PCTFE（聚氯三氟乙烯）材质。该材料具有极低的渗透率、优异的化学惰性、高纯度和出色的尺寸稳定性，能有效保证阀门的密封性能，防止气体泄漏，且不污染高纯气体。

• O型密封圈：选用Viton（氟橡胶）材质。Viton具有良好的耐高温、耐多种化学介质（包括油类、溶剂、酸等）的特性，在-23℃至+74℃的工作温度范围内能保持弹性与密封可靠性。

• 弹簧与滤芯：同样采用316L不锈钢，确保整体系统的材质一致性，避免异种金属接触可能引发的电化学腐蚀，同时满足高洁净度要求。滤芯精度通常以微米（um）级为单位，能有效拦截气体中的颗粒物，保护下游精密仪器。

3. 接口与连接

标准配置1/8 NPT（美国国家管螺纹）接口，这是一种在北美地区广泛使用的密封管螺纹标准，具有良好的密封性能与通用性，便于与各类气路系统集成连接。

三、主要技术参数与性能

1. 压力参数

• 最大入口压力：覆盖多种规格，常见为500 PSI、2200 PSI及3000 PSI（约3.45 MPa、15.17 MPa、20.7 MPa），其中JW-400型最大可承受3000 PSIG的高压输入，显示出其强韧的承压能力。

• 出口压力范围：提供多档可调范围，常见设定为0-25、0-50、0-100、0-250、0-500 PSIG。这种宽范围且精细的分档设计，使用户可根据下游设备的具体需求，精确设定工作压力。

• 安全测试压力：严格按照1.5倍最大入口压力进行安全测试，确保设备在极端工况下的安全余量，符合工业安全标准。

2. 温度适应性

工作温度范围：-40°F 至 165°F（-40°C 至 +74°C）。这一宽温域设计使面板能够适应从严寒到较高温的多种环境条件，保证在不同气候或实验室环境下性能稳定。

3. 密封与泄漏控制

大气泄漏率：低至2×10⁻⁸ atm·cc/sec He（氦气）。氦气质检是检测微小泄漏的行业高标准，此极低的泄漏率表明面板的密封设计极为精密，能最大程度减少气体损失，并防止外部空气倒灌污染高纯气路系统。

4. 流量特性

Cv值：为0.14。Cv值是衡量阀门流通能力的国际通用系数，定义为阀门全开时，在60°F（15.6°C）的清水，压差为1 PSI条件下，每分钟流过的美制加仑数。Cv=0.14表明该面板适用于中等精度、需要稳定小流量控制的场合，能满足多数实验室与分析仪器的气体流量需求。

四、设计特点与工作原理

1. “一级调压”与“半自动切换”机制

• 一级调压：指系统中采用单级减压稳压设计。入口高压气体经过该调压阀一次减压后，直接稳定在设定的出口压力。这种设计结构相对简洁，维护方便，在出口压力精度要求并非极端严苛、但要求高可靠性与洁净度的场合是理想选择。

• 半自动切换：通常应用于双瓶或多瓶组汇流排供气系统。当主供气瓶组压力下降至预设切换点时，系统会发出警报或提示，操作人员可手动或通过简易操作启动切换阀，将气源切换到备用瓶组，而出口压力保持基本不变。这避免了供气中断，提升了系统的持续运行能力。

2. 双级级氢气控制面板汇流排

此设计特指为氢气或其他高纯、高危气体设计的双重控制与安全防护面板。汇流排将多个气瓶输出汇集到公共管道，通过面板进行统一调压、分配与管理。“双级级”可能强调其具备两级安全控制或监控逻辑，进一步增加了对氢气这类易燃易爆气体的使用安全性。

3. 集成化与洁净设计

整个面板将减压阀、截止阀、安全阀、压力表、过滤器等集成于一个紧凑的不锈钢面板上。流道设计平滑，无死区，并经过高标准的抛光与清洗处理（如通过洁净车间测试），确保不会成为污染源，满足实验室、气体分析、生物制药等领域对气体纯度的苛刻要求。

五、典型应用场景

1. 实验室分析仪器供气：为气相色谱（GC）、质谱（MS）、原子吸收（AAS）、电感耦合等离子体（ICP）等精密分析仪器提供稳定、纯净的载气、燃料气或辅助气。

2. 半导体与电子制造：在晶圆加工、光刻、薄膜沉积等工序中，为工艺腔室提供高纯度的特种气体（如氩气、氮气、氢气、硅烷等）。

3. 医疗与生命科学：为医疗呼吸设备、培养箱、生物反应器以及各类研究用气体环境提供可靠气源。

4. 校准与标准气体配送：用于标准气体钢瓶的减压与稳定输出，确保校准工作的准确性。

5. 腐蚀性气体处理：凭借其优异的耐腐蚀材质，可用于安全控制和处理HCl、H₂S、Cl₂等腐蚀性气体。

六、选型、安装与维护要点

1. 选型：

   • 根据气源的最高压力确定面板的入口压力等级。

   • 根据下游设备所需压力，选择合适的出口压力范围。

   • 明确所输送气体的种类（腐蚀性、惰性、易燃易爆等），确保所有接触材质的兼容性。

   • 考虑环境温度是否在设备工作温度范围内。

2. 安装：

   • 应由专业人员进行，确保管道连接牢固、无泄漏（安装后必须进行严格的泄漏检测）。

   • 安装环境应通风良好，尤其对于易燃或有毒气体。

   • 压力表应朝向便于观察的方向。

3. 维护：

   • 定期检查压力表示值是否正常。

   • 根据使用频率和气体洁净度，定期更换滤芯。

   • 定期使用检漏液或检漏仪检查各连接处和阀门密封点。

   • 若发现出口压力无法稳定或调节失效，应及时由专业人员检修或更换内部阀芯、膜片等易损件。

七、总结与展望

一级调压半自动切换不锈钢供气面板，凭借其坚固耐用的316L不锈钢结构、精密的压力控制能力、极低的气体泄漏率以及针对高纯和腐蚀性气体的优异兼容性，已成为现代高端气体应用系统中不可或缺的基础组件。其半自动切换功能显著提升了气源管理的可靠性与连续性。

未来，随着科技进步与应用需求的深化，这类供气面板将向着更高智能化方向发展，例如集成压力、流量数字传感器、实现数据远程监控与报警；通过更先进的材料科学应用，进一步提升对极端腐蚀性气体和更高纯净度要求的适应能力；同时，模块化、微型化的设计也将使其在空间有限的场合（如便携式分析设备、微型实验室）发挥更大作用。总之，作为气路系统的“心脏”和控制中枢，其性能的持续优化将为科学研究与工业生产的精确性与可靠性提供更坚实的保障。
