在现代化工、半导体制造、高端实验室以及能源工业的核心区域，流淌着无数承载特殊使命的流体——高纯度气体、剧毒化学品、易燃易爆介质或超高/超低压流体。它们的传输安全，直接关系到生产能否连续、环境是否受护、生命有无保障。在这一精密而危险的脉络中，一个看似微小的组件扮演着至关重要的角色：不锈钢外螺纹特气管路焊接接头。它不仅是管路连接的物理节点，更是融合了材料科学、精密加工与焊接艺术的技术结晶，是保障特气系统零泄漏、高纯洁、稳运行的第一道防线。

一、 核心解析：定义、结构与关键特征

不锈钢外螺纹特气管路焊接接头，其名称精准定义了它的核心属性与构成：

• 不锈钢：指明了主体材质，通常为奥氏体不锈钢如316/316L。该材料以其卓越的耐腐蚀性（抵御多种化学介质和大气锈蚀）、高强度、优异的低温韧性以及良好的加工成型性，成为特气系统的首选。其表面形成的致密钝化膜，是抵御侵蚀的天然屏障。

• 外螺纹：描述了接头一端的关键连接形式，通常为符合ISO 7-1 (PT/BSPT) 或ISO 228 (G/BSPP) 等国际标准的锥管螺纹或平行螺纹。外螺纹设计便于与内螺纹阀件、设备端口直接旋合，通过螺纹密封（锥螺纹）或配合垫片/密封剂（平螺纹）实现初步密封。

• 特气管路：限定了其应用场景——输送特殊气体的管道系统。这要求接头必须具备极高的内在质量，包括极低的表面粗糙度以减少颗粒附着和滞留、极高的清洁度以防污染气体、以及针对特定气体的化学惰性。

• 焊接接头：揭示了另一端的连接方式——通常为对接焊（Butt Weld） 端。这一端设计为带坡口的管状，与管路管材通过钨极惰性气体保护焊（GTAW/TIG焊） 实现永久性、全熔透的连接。这种连接强度高、流阻小、密封绝对可靠，且内部无缝隙或死区。

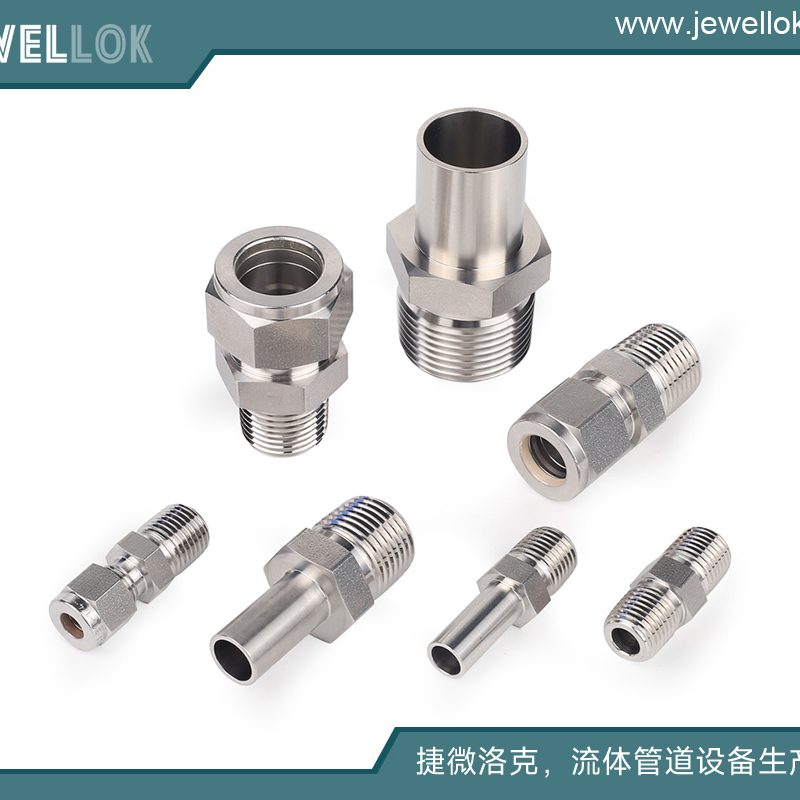

因此，一个典型的此类接头，可视为一个“过渡件”：一端是精密加工的外螺纹，用于可拆卸的仪表或设备连接；另一端是预备焊接的坡口端，用于永久性的管路集成。其内部通道经过平滑处理，确保流体无湍流、无滞留。

二、 制造工艺：从原材料到精品的淬炼

1. 材料选择与预处理：始于高质量的316L不锈钢棒料或锻件。L代表低碳含量（≤0.03%），能最大程度减少焊接热影响区的碳化物析出（敏化），保持耐蚀性。材料需进行光谱分析以确保成分达标，并经过初步清洁。

2. 精密机加工：

   • 螺纹加工：在数控车床上，使用超硬合金刀具，以严格控制的速度和进给率切削出螺纹。锥螺纹的锥度、螺距、牙型角必须完全符合标准，通常需使用螺纹规（环规） 进行通止检验。表面粗糙度需达到Ra ≤ 0.8 μm 甚至更低，以确保密封有效性并减少潜在泄漏点。

   • 焊接坡口加工：另一端被加工成标准的30°或37.5°坡口，并带有钝边。坡口的角度、同心度及端面垂直度必须精确，这是实现优质焊接的前提。

   • 内孔精加工：内通道经过铰削或抛光，达到电抛光（EP） 或机械抛光（MP） 标准，典型内表面粗糙度Ra ≤ 0.4 μm，以消除流体滞留和颗粒吸附。

3. 清洗与脱脂：加工后的接头需经过多道严格的清洗流程，包括碱性溶液脱脂、超声波清洗、高纯度去离子水漂洗，以去除油脂、金属碎屑等污染物。

4. 焊接端准备：焊接坡口及其附近区域需进行溶剂擦拭，进行焊前最后的清洁，确保无任何杂质影响焊接质量。

三、 核心工艺：焊接与质量控制

焊接是将特气管路接头永久集成于系统的关键步骤，必须万无一失。

1. 焊接方法：普遍采用GTAW（TIG焊）。其使用非消耗性钨极、惰性气体（如高纯氩气）保护，热输入精确可控，能实现无氧化、无飞溅、熔深均匀的焊接，非常适合不锈钢薄壁管和精密接头。

2. 工艺要点：

   • 保护气：采用背面和正面双重氩气保护，确保焊缝背面（内壁）也处于惰性环境中，防止内壁氧化产生“糖心”现象（氧化铬沉积），这是高纯洁系统的致命缺陷。

   • 工艺参数：精确控制电流、电压、焊接速度、气体流量。采用小电流、快焊速，减少热输入，避免接头过热导致变形、晶粒粗大或耐蚀性下降。

   • 焊材匹配：选用与母材成分匹配或更优的焊丝，如ER316L，以保证焊缝的机械性能和耐腐蚀性与母材等同甚至更优。

3. 焊接后处理与检验：

   • 焊后清理：去除焊接区域的氧化色（可通过酸洗钝化或电化学抛光），恢复其钝化膜。

   • 无损检测（NDT）：

     • 外观检查：检查焊缝成形、有无表面缺陷。

     • 着色渗透检测（PT）：检测焊缝表面微裂纹。

     • 射线检测（RT） 或超声波检测（UT）：针对关键系统，检测焊缝内部是否存在气孔、未熔合、裂纹等缺陷。

   • 压力测试：与管路系统一同进行氦气检漏和压力试验，确保满足严格的泄漏率要求（如≤ 1×10⁻⁹ atm cc/sec He）。

四、 关键性能指标与行业标准

一个合格的不锈钢外螺纹特气管路焊接接头，必须满足一系列严苛的性能指标，这些指标由国际国内标准所规范：

• 尺寸精度：螺纹符合 ISO 7-1, ISO 228, ASME B1.20.1 等；焊接坡口符合 ASME B16.25。

• 材料认证：提供材料质保书，符合 ASTM A182/A479 等标准。

• 表面处理与清洁度：内表面粗糙度符合 SEMI F19 或 ASME BPE 标准；清洁度满足 SEMI F57 或特定行业颗粒物与烃类残留要求。

• 泄漏率：通常要求氦质谱检漏率低于 1×10⁻⁹ atm cc/sec。

• 耐压强度：爆破压力需远高于系统最大工作压力（通常为4倍以上）。

五、 应用领域与选型要点

应用领域：

• 半导体与光伏产业：输送硅烷、磷烷、氯气等高纯、高腐蚀性、易燃易爆的特种气体。

• 生物制药与食品工程：在洁净管道系统中，用于仪表、取样点或关键阀门的连接。

• 分析实验室：连接气相色谱、质谱等精密仪器，要求零泄漏和超高纯洁度。

• 能源化工：在中小口径的仪表管嘴、取样系统、添加剂注入点等处广泛应用。

选型要点：

1. 材料匹配：根据输送介质化学性质选择合适牌号（如316L vs. 304L，或考虑哈氏合金等更高等级）。

2. 标准与认证：明确项目或设备要求的螺纹标准、焊接标准及行业特殊认证。

3. 压力与温度等级：确认接头的额定工作压力-温度曲线是否符合系统工况。

4. 表面处理：根据纯洁度要求选择机械抛光（MP）或电抛光（EP）等级。

5. 供应商资质：选择具备成熟工艺、严格质量控制体系并能提供完整追溯文件的可靠供应商。

六、 未来发展与趋势

随着工业技术的不断进步，此类特气管路接头也在向更高性能、更智能化方向发展：

• 一体化与模块化设计：减少系统中连接点的数量，降低整体泄漏风险。

• 更高纯洁度：通过超镜面抛光（Ra ≤ 0.1 μm）和更严苛的清洗包装技术，满足纳米级芯片制造对污染控制的要求。

• 特种材料应用：针对极端腐蚀环境，采用双相钢、镍基合金甚至内衬氟聚合物等特殊材质。

• 数字化追溯：利用激光打码和物联网技术，实现从原材料到安装服役的全生命周期数据追溯。

七、总结

不锈钢外螺纹特气管路焊接接头，这个在宏大工业装置中毫不起眼的组件，实则是现代精密制造业赖以生存的毛细血管中坚硬的“关节”。它的价值不在于尺寸，而在于其承载的安全承诺与质量信仰。从一块优质不锈钢坯料到一枚堪当重任的精品接头，历程凝聚了材料学、机械加工、焊接冶金和洁净技术等多学科智慧。在追求工业安全、生产效率与产品品质的今天，深入理解并正确应用这类关键部件，是每一位设计工程师、安装维护人员和系统管理者必备的专业素养。它提醒我们：最可靠的安全，往往建立在最细微处的极致追求之上。
